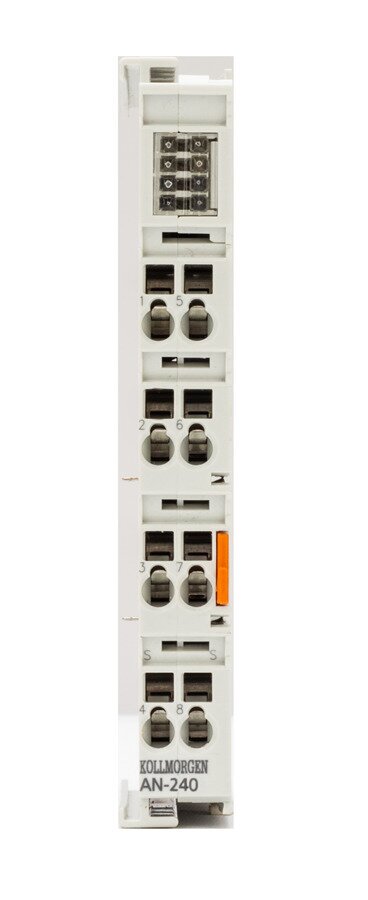

Borne d'entrée à 2 canaux pour capteurs à résistance
Borne d'entrée à 2 canaux PT100 (RTD) pour capteurs à résistance, 16 bits, système à 2 ou 3 fils
Produit disponible partout dans le monde
Spécifications
| Données techniques | AKT2G-AN-240-000 |
|---|---|
| Nombre d'entrées | 2 |
| Types de capteur | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 KT/KTY à partir du micrologiciel 06 Mesure de résistance 10 Ω à 1 kΩ ou 10 Ω à 4 kΩ (par ex. pour connexion de potentiomètre) |
| Méthode de connexion | 2 ou 3 fils (préréglage : 3 fils) |
| Plage de température | En fonction de la plage : -200…+850 °C (capteurs Pt) ; -60…+250 °C (capteurs Ni) |
| Résolution (par défaut) | 0,1 °C par chiffre |
| Temps de conversion | env. 800 ms - 2 ms (configurable), selon la configuration et le paramètre de filtre env. 85 ms, préréglage |
| Courant de mesure (selon l'élément de capteur et la température) | typ. < 0,5 mA |
| Erreur de mesure | pour capteurs Pt : < ±0,5 °C à température ambiante de 0 °C ... +55 °C < ±1,5 °C dans la plage de température étendue |
| Largeur dans l'image de processus | max. entrée 8 octets |
| Alimentation électrique de l'électronique | via le E-bus |
| Consommation de courant du E-bus | typ. 190 mA |
| Isolation électrique | 500 V (tension du E-bus/bus de terrain |
| Poids | env. 60 g |
| Température ambiante admissible pendant le fonctionnement | -25 ℃ à +60 ℃ (plage de température étendue) |
| Température ambiante admissible pendant le stockage | -40 °C ... +85 °C |
| Humidité relative admissible | 95 %, sans condensation |
| Dimensions (L x H x P) | env. 15 mm x 100 mm x 70 mm (largeur connectée : 12 mm) |
| Installation | sur rail de montage de 35 mm selon EN 60715 |
| Résistance aux vibrations/chocs | conforme à EN 60068-2-6 / EN 60068-2-27, voir aussi Montage et câblage des bornes d'E/S. |
| Immunité/émission électromagnétique | conforme à EN 61000-6-2/EN 61000-6-4 |
| Classe de protection | IP20 |
| Position d'installation | variable |
| Homologation | CE ATEX cULus |
