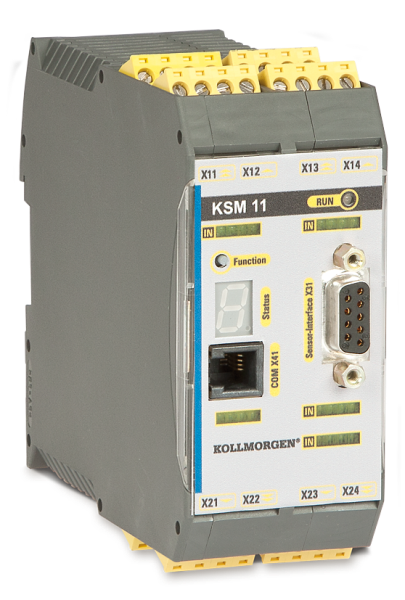

Kollmorgen KSM Sicherheitslösung.png

KSM Sicherheitslösungen

Sichere Antriebe und Bewegung vom Motionexperten, Kollmorgen – Ihr kompetenter Partner für sichere Antriebssysteme. Sicherheitssteuerungen, sichere Antriebe oder auch sichere Komplettlösungen – Kollmorgen liefert optimale Komponenten aus einer Hand. Zusätzliche bieten wir auch effiziente Werkzeuge und technische Unterstützung für ihre bestehende Maschinenkonstruktion oder auch für neue und innovative Entwicklungen. Nutzen Sie die kompetenten Ressourcen von Kollmorgen auch für ihre sicheren Bewegungslösungen.

Europe, Middle east, Africa
Limitierte Verfügbarkeit außerhalb Europa

Merkmale

KSM Sicherheitssteuerung steigert ihre Produktivität. Kollmorgen deckt die komplette Sicherheitskette für Bewegung vom Sensor bis zum Antrieb ab.

  • Deutlich höhere Produktivität durch das Motion Safety Konzept für sichere Bewegung
  • Geringe Systemkosten durch den Einsatz von Standardkomponenten
  • Flexible und ausbaufähige Sicherheitslösungen durch modularen Aufbau
  • Bauartgeprüft mit TÜV Zertifikat, erreicht PL e sowie SIL 3

KSM Compact Sicherheitssteuerung

  • Für 1 oder 2 Achsen
  • Bis zu 2 Erweiterungsmodule
  • Basismodul mit 16 sicheren Ein-/Ausgängen
  • Erweiterbar auf bis zu 60 sichere Ein-/Ausgänge
  • 1 sicherer Relaisausgang, erweiterbar
  • 2 Puls-, 2 Meldeausgänge
  • Erweiterbar auf bis zu 6 Puls- und 6 Meldeausgänge
  • Bis zu 800 Funktionsblöcke
  • Platzsparende, kompakte Bauform

KSM-Modular Sicherheitssteuerung / Sicherheits-SPS

  • Bis zu 12 Achsen
  • Bis zu 8 Erweiterungsmodule
  • Basismodule mit bis zu 56 sicheren Ein-/Ausgängen
  • Erweiterbar auf bis zu 200 sichere Ein-/Ausgänge
  • 1 sicherer Relaisausgang, erweiterbar
  • 2 Puls-, bis zu 10 Meldeausgänge
  • Erweiterbar auf bis zu 14 Puls- und 22 Meldeausgänge
  • Bis zu 3000 Funktionsblöcke
  • Für Anwendungen mit vielen Schnittstellen

Sicherheitsfunktionen für PL e und SIL 3

  • Sichere Stopp-Funktionen: STO, SS1, SS2, SOS
  • Sichere Geschwindigkeits-Funktionen: SLS, SSM, SSR, SMS
  • Sichere Positions-Funktionen: SLP, SCA, SLI
  • Sicher Richtungs-Funktionen: SDI
  • Sichere Brems-Funktionen: SBC

Kommunikationsschnittstellen

  • EtherCAT
  • CANopen
  • Profinet
  • PROFIsafe and EtherCAT FSOE slave

Spezifikationen

  Grundgeräte Erweiterungsmodule
KSM Modular   KSM 100-1 KSM 100-2 KSM 100-4 KSM 121/-2 KSM 122/-2 KSM 122A KSM 131 KSM 131R
KSM Compact KSM 11 KSM 12     KSM 31 KSM 31R KSM 5x
Erweiterungsmodule 2 2 8/6 1) 8/6 1) 8/6 1)
Sichere Achsen 1 2 Bis zu 6 mit 6 Modulen KSM 121
Bis zu 12 mit 6 Modulen KSM 122
1 3) 2 4) 2 4)
Geberschnittst. /Achse 2) Bis zu 2 Bis zu 2 Bis zu 2 Bis zu 2 1
Sichere dig. Eingänge 14 14 14 14 14 12 12 12 12 12
Sichere dig. E/A - - - 20 40 - - - 10 2
Sichere dig. Ausgänge 2 2 2 2 2 - - - - -
Sichere anal. Eingänge - - - - - - - 2 - 4
Sichere Relais 1 1 1 1 1 - - - 2 4
Meldeausgänge 2 2 2 6 10 - - - 2 -
Pulsausgänge 2 2 2 2 2 - - - 2 -
Kommunikation 5) Mit KSM 5x Option, intern   Ja
Funktionsblöcke 800 800 3000 3000 3000

1) Bis zu 6 Erweiterungsmodule KSM 121/122
2) Für die Geschwindigkeits- und Positionsüberwachung sind 2 Geberschnittstellen nötig
3) Bis zu 6 Achsen mit 6 Modulen KSM 121
4) Bis zu 12 Achsen mit 6 Modulen KSM 122(A)
5) Wahlweise EtherCAT, CANopen oder Profinet, Profisafe Slave und EtherCAT FSOE Slave
