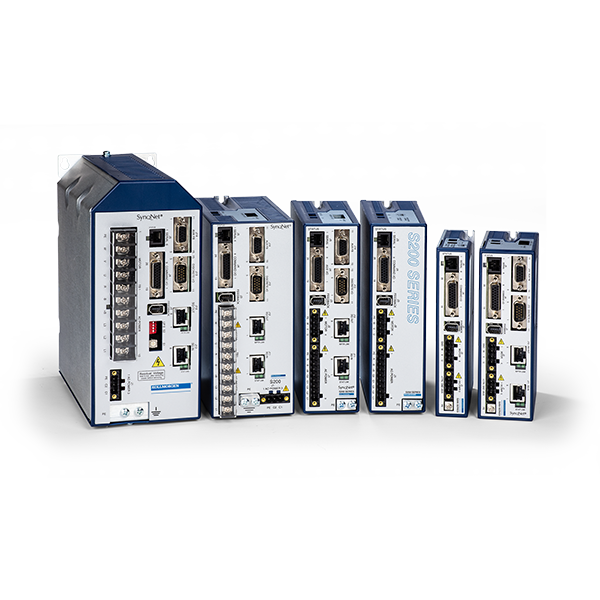

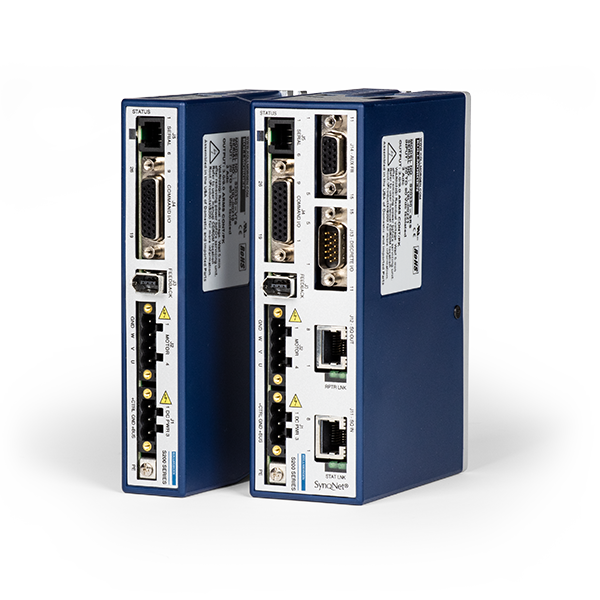

S200 Servoverstärker
Die S200 Servoverstärker sind die ersten volldigitalen Industrieverstärker, die einen Geschwindigkeitsregelkreis mit einer Bandbreite von 800 Hz bieten. Diese kompakten Antriebe zeichnen sich durch eine vereinfachte Regleroptimierung und einen unübertroffenen Systemdurchsatz aus. Eine hoch auflösender Rückführung sorgt zusammen mit einer hervorragenden Bandbreite des Stromregelkreises für weiche Bewegungen und schnelles Ansprechen. Das intelligente Rückführsystem mit elektronischem Motortypenschild ermöglicht in den meisten Anwendungen eine „Plug-and-Play“-Inbetriebnahme.
Das Produkt ist weltweit verfügbar
Merkmale
Merkmale
- Für den Betrieb mit 120/240 VAC oder 20 bis 90 VDC mit Bemessungsströmen von 1,5 Aeff (Dauerstrom) bis 48 Aeff (Spitzenstrom) erhältlich
- Hochauflösende 24-Bit-Rückführung
- Stromregelkreis-Bandbreite von 3 bis 5 kHz
- Ein intelligentes Rückführsystem mit elektronischem Mototypenschild macht die Einstellung der Antriebsparameter sowie die Abstimmung der Regelkreise überflüssig und ermöglicht damit in den meisten Anwendungen eine Plug-and-Play-Inbetriebnahme.
- Das System ist standardmäßig mit Drehmoment- und Drehzahlregelung, elektronischem Getriebe, analogem Referenzeingang bis 18 Bit und einem Ausgang für Encoderemulation ausgestattet.
- Optionen zur Unterstützung einer Indexierungs- oder SynqNet™ basierten programmierbaren Antriebssteuerung erhältlich
- Erfüllt die folgenden Normen und Richtlinien: UL 508C, CE, EN 50178, EN 61800-C und Semi F47
- Ein getrennter „Halte“-Versorgungseingang sorgt für schnelle Wiederinbetriebnahme nach einer Not-Aus-Bedingung.
Vorteile
- Breiter Leistungsbereich erlaubt die Verwendung einer einzelnen Antriebsfamilie in der gesamten Maschine
- Kompakte Bauform ermöglicht die Verwendung kleinerer Schaltschränke sowie die Montage nahe an der Verwendungsstelle
- Optisch isolierte Eingänge/Ausgänge, formschlüssige Stecker und Fehlervollschutz gewährleisten eine lange Lebensdauer der Maschine und Störfestigkeit gegenüber unbeabsichtigter Beschädigung
- Hochleistungssystem, auf erhöhten Maschinendurchsatz ausgelegt
- Benutzerfreundliche Oberfläche reduziert den Zeitaufwand für die Projektierung und den Support
- Reduzierte Gesamtkosten
Spezifikationen
Technische Daten
| Modell | |||||
|---|---|---|---|---|---|
| Bemessungsdaten | DIM | 20330 | 20630 | 20260 | 20360 |
| Nennversorgungsspannung | V | 20 bis 90 VDC | 0 bis 264 VAC | ||
| Steuerlogik, Versorgungsspannung | V | 10 bis 90 VDC | 85 bis 265 VAC | ||
| Nennausgangsstrom (Effektivwert ± 3 %) | A | 3 | 6 | 1,5 | 3 |
| Spitzenausgangsstrom (± 3 %) | A | 9 | 18 | 4,5 | 9 |
| Spitzenbelastungszeit | s | 3 | 3 | 3 | 3 |
| Maximale Bandbreite des Stromregelkreises | kHz | 5 | 5 | 3 | 3 |
| Maximale Bandbreite des Geschwindigkeitsregelkreises | Hz | 800 | |||
| Aktualisierungsrate | MHz | 1,25 | |||

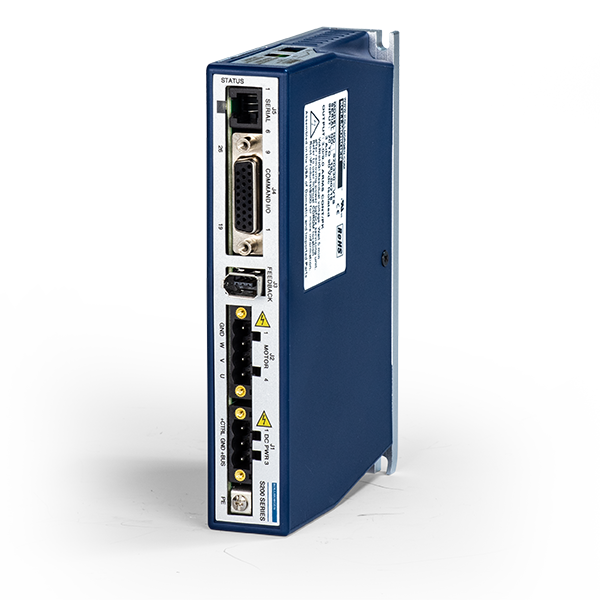

Abmessungen
| DC | DC & Option | AC | |
|---|---|---|---|
| Höhe | 152,4 mm | 152,4 mm | 175 mm |
| Breite | 28,7 mm | 48,3 mm | 54,8 mm |
| Tiefe ohne Stecker | 101 mm | 101 mm | 132 mm |
| Tiefe mit Stecker | ~130 mm | ~130 mm | ~180 mm |
