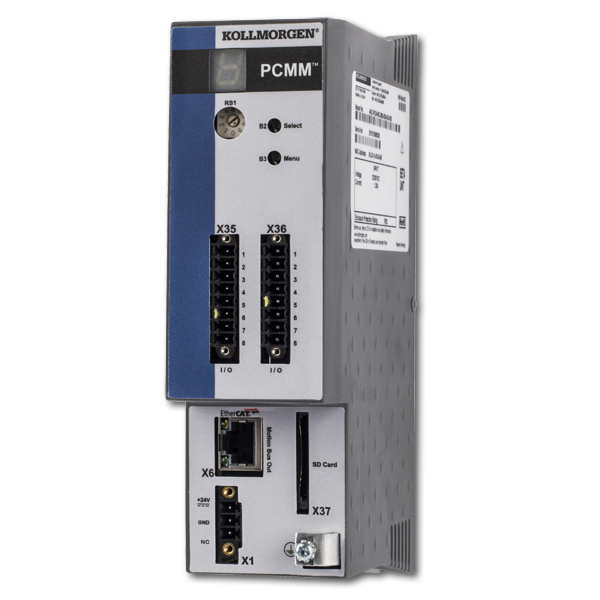

PCMM: Leistungsstarker Motion Controller in kompakter Ausführung

Von kompletten Produktionslinien bis hin zu kleinen, automatisierten Tischgeräten benötigen OEMs eine Steuerungsplattform, die sich für unterschiedlichste Anforderungen skalieren lässt.

Die PCMM Steuerung wird über die integrierte Entwicklungsumgebung (IDE) der Kollmorgen Automation Suite (KAS) programmiert und ist mit Kollmorgens breitem Produktportfolio von Motion Control-Lösungen Plug & Play-kompatibel.

Die KAS hilft Ihnen, die Entwicklungszeit mit einer anwenderfreundlichen Programmieroberfläche, integrierten Dienstprogrammen und Konfigurationsbildschirmen und einer Simulation mit einem Klick deutlich zu verkürzen.

Kontakt

Das Produkt ist weltweit verfügbar

Merkmale

Hardwaremerkmale

Der Prozessor mit einer Taktzeit von 1,2 GHz erfüllt die Leistungsanforderungen für ein breites Spektrum von Maschinen.
Bahnsteuerung von bis zu 32 Achsen und koordinierte Bewegung von 128 Achsen
Onboard Ethernet-basierte Feldbusverbindungen ermöglichen eine einfache Anbindung zu Host-SPS über Profinet, EthernetIP und Modbus TCP
Taktzeiten von lediglich 250 μs
Alphanumerische Anzeige für schnelle Diagnostik und System-Fehlerbehebung
Herausnehmbare SD-Speicherkarte zum einfachen Sichern/Wiederherstellen und Speichern von Dateien
Integrierte digitale Ein-/Ausgänge mit Unterstützung für die Schnittstellenerweiterung über EtherCAT
Kompakte Bauform reduziert den Platzbedarf im Schaltschrank und Kosten

Softwaremerkmale

Programmierbarer Automations- und Motion Controller nach IEC 61131-3
EtherCAT-Master für leistungsstarke Antriebs- und Gerätesynchronisation
PipeNetwork™ Entwicklungsumgebung für visuelle Antriebsprogrammierung
Integriertes Echtzeit-Betriebssystem (RTOS) für garantierte Leistung und Stabilität
Integrierter Webserver für die dezentrale Diagnose und Zustandsüberwachung
Ideale Auslegung für modulare Maschinen und flexible Fertigungssysteme

Systemintegration

Nahtlose Integration mit Kollmorgens AKD® Servoverstärkern, rotatorischen AKM® Servomotoren, AKI® HMIs und AKT® Feldbus-E/A-Modulen für eine umfassende Automatisierungslösung
Netzwerkkommunikation über Profinet, EthernetIP und Modbus TCP als auch Ethernet UDP und HTTP
Intuitive, in KAS IDE eingebettete EtherCAT-Konfigurationstools vereinfachen die Netzwerkkonfiguration
Integrierte Kollmorgen Workbench® zur schnellen Servo-Abstimmung und Maschinenoptimierung

Media & Downloads

Handbücher Literatur Zeichnungen Software Zertifikate

Title	File Language	Date	Share URL
KAS IDE PDMM and PCMM WebServer User Manual EN	English	10 Oct 2016	Share URL /sites/default/files/public_downloads/KAS%20IDE%20PDMM%20and%20PCMM%20WebServer%20User%20Manual%20EN%20%28REV%20G%29.pdf
KAS Release Notes EN	English	07 Dec 2022	Share URL /sites/default/files/public_downloads/KAS_4.00_ReleaseNotes.pdf
PCMM Installation Manual EN DE FR IT PT ES RU ZH	Chinese, Simplified, English, French, German, Italian, Portuguese, Brazil, Russian, Spanish	04 Sep 2019	Share URL /sites/default/files/public_downloads/PCMM_Installation_Manual_en-de-fr-it-pt-es-ru-zh%20Rev%20D.pdf
PCMM Safety Notes EN DE FR IT PT ES RU ZH	Chinese, Simplified, English, French, German, Italian, Portuguese, Brazil, Russian, Spanish	05 Feb 2020	Share URL /sites/default/files/public_downloads/930-200026-99%20PCMM%20Safety%20Notes%20EN%20DE%20FR%20IT%20PT%20ES%20RU%20ZH%20REV%20A.pdf
PCMM Typenschlüssel	German	16 Oct 2017	Share URL /sites/default/files/public_downloads/pcmm_d.pdf
PCMM 可编程运动控制器	Chinese, Traditional	29 Aug 2018	Share URL /sites/default/files/public_downloads/%E7%A7%91%E5%B0%94%E6%91%A9%E6%A0%B9PCMM%20%E5%8F%AF%E7%BC%96%E7%A8%8B%E8%BF%90%E5%8A%A8%E6%8E%A7%E5%88%B6%E5%99%A8Flyer_2016_RevB.pdf

Title	Language	Date	Share URL
Kollmorgen Catalogo Automazione e Motion Control IT	Italian	2020-01-01	Share URL view
Kollmorgen Automation and Motion Control	English	2021-06-14	Share URL view
Kollmorgen Automation Solutions and Product Catalog EMEA	English	2018-06-21	Share URL view
KOLLMORGEN Motion Control- und Antriebslösungen Katalog CH	German	2020-01-01	Share URL view
Kollmorgen otomasyon ve hareket kontrol çözümleri kataloğu TR	Turkish	2016-02-12	Share URL view
Kollmorgen PCMM Motion Controller Programmabile Flyer	Italian	2016-11-03	Share URL view
Kollmorgen PCMM Programlanabilir Makine Denetleyicisi Flyer	Turkish	2016-11-03	Share URL view
Kollmorgen PCMM Programmable Machine Controller Flyer	English	2016-11-03	Share URL view
Kollmorgen PCMM Programmierbare Maschinensteuerung Flyer	German	2016-11-03	Share URL view
科尔摩根PCMM 可编程运动控制器Flyer	Chinese, Simplified	2023-03-22	Share URL view
科尔摩根运动控制及伺服系统解决方案	Chinese, Simplified	2018-01-26	Share URL view

These 3D models are intended to guide your design activities and may be used as reference information. Be sure to consult a Kollmorgen expert to ensure you have the most current and accurate information for critical aspects of design work.

Title	File Language	Date	Share URL
2D/3D Models for AKC-PCMM MC-080 (800MHz), M1-120 (1.2GHz), M2-120 (dual-core 1.2 GHz)	English	28 Jun 2018	Share URL https://webassistants.partcommunity.com/23d-libs/kollmorgen/assistant/pcomm.html?series=pcmm

Title	Release	File Language	Date	Share URL
AKD2G-Firmware-for-KAS-V02-10-00-000	02.10.00.000	English	28 Jul 2022	Share URL /sites/default/files/public_downloads/AKD2G-Firmware-for-KAS-V02-10-00-000.tgz
KAS Runtime Firmware for AKC-PCMM (KAS-PCMM-M-M1EC)	4.0	English	06 Dec 2022	Share URL /sites/default/files/2023-03/KAS-PCMM-M-M1EC-4.00.0.89724.zip
KAS Runtime Firmware for AKC-PCMM (KAS-PCMM-M-M2EC)	4.0	English	06 Dec 2022	Share URL /sites/default/files/2023-03/KAS-PCMM-M-M2EC-4.00.0.89724.zip
KAS Runtime Firmware for AKC-PCMM (KAS-PCMM-M-MCEC)	4.0	English	06 Dec 2022	Share URL /sites/default/files/public_downloads/KAS-PCMM-M-MCEC-4.00.0.89724.zip
KAS Runtime Firmware for AKC-PCMM (KAS-PCMM-M-MCEC)	3.07	English	30 Aug 2022	Share URL /sites/default/files/public_downloads/KAS-PCMM-M-MCEC-3.07.0.88510.zip
KAS Controller EIP	–	English	27 Feb 2017	Share URL /sites/default/files/public_downloads/KAS%20Controller%20EIP%20rev2_9.zip
KAS Device GSDML	2.1	English	12 Feb 2014	Share URL /sites/default/files/public_downloads/GSDML-V2.1-KOLLMORGEN-KAS-DEVICE-20140122.xml

Title	File Language	Date	Share URL
Blue Guide	English, German	29 Jun 2022	Share URL https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=OJ%3AC%3A2022%3A247%3ATOC
PCMM EU Declaration of Conformity	English	31 Jan 2017	Share URL /sites/default/files/public_downloads/Kollmorgen%20EU%20Declaration%20of%20Conformity%20PCMM.pdf
