Servoverstärker als echtes Bewegungstalent: AKD® PDMM Servodrive

Mehr Möglichkeiten bei der Konstruktion von Maschinen. Acht und mehr Achsen ohne zusätzliche PLC oder Motion Controller im Servoverstärker präzise steuern. Die AKD PDMM Servodrive vereinen präzise Stellerqualitäten mit leistungsstarken Funktionen zur Bewegungs- und Ablaufsteuerung unter einem Dach. Die Servoverstärker sparen dabei Platz im Schaltschrank, reduzieren die Verdrahtung und verkürzen die Installationszeiten. Typische Einsatzgebiete für diese Servoverstärker sind Hochleistungsanwendungen, bei denen mehrere Achsen perfekt miteinander zu synchronisieren sind. Die Automatisierungsplattform von Kollmorgen bietet dafür mit ihren schnellen Regelkreisen und der hochperformanten Steuerung ideale Bedingungen für maximale Bandbreiten und mehr Durchsatz. Die AKD PDMM Servodrives von Kollmorgen steigern in Summe die generelle Maschinenleistung in Form von Output und Genauigkeit und machen dabei auch das Engineering spürbar komfortabler.

Global
Das Produkt ist weltweit verfügbar

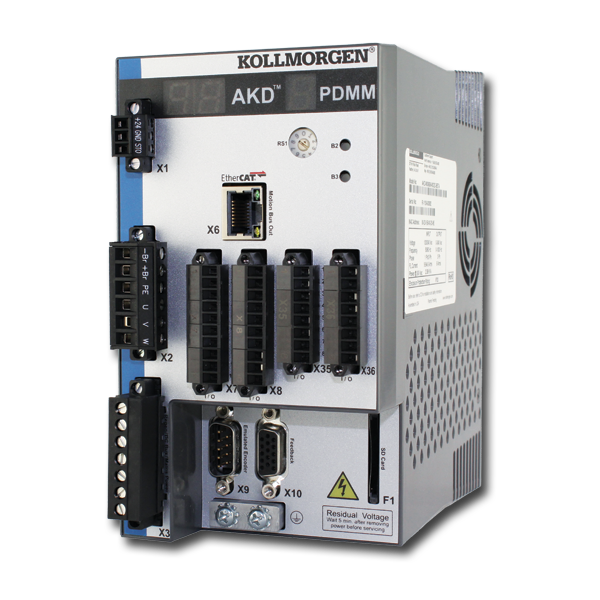

Kollmorgen AKD PDMM Programmierbarer Servoverstärker.png
Industry 4.0 Ready

Merkmale

Vorteile

  • Sparen Sie Raum, Verdrahtungskosten und Maschineneinrichtzeit. AKD PDMM liefert einen kompletten Servoverstärker und programmierbare Maschinen- und Bewegungssteuerung in einem umfassenden Paket. Eine zusätzliche Steuerung wird damit in vielen Anwendungsbereichen überflüssig.
  • Verkürzen Sie die Konstruktionszeit und vereinfachen Sie die Integration. Arbeiten Sie in einer einzigen graphischen Entwicklerumgebung, um AKD PDMM und PAC-basierte Anwendungen für bis zu 128 Achsen zu programmieren.
  • Nachweisliche Risikominimierung und Leistungsmaximierung. AKD PDMM verbindet die bewährte Architektur der Kollmorgen Automation Suite mit unserer branchenführenden Hardware für AKDVerstärker.
  • Steuern Sie mehrere leistungsstarke Achsen ohne eine separate Steuerung. AKD PDMM dient als Master für acht oder mehr AKD Servoverstärker, synchronisiert diese und steuert zusätzlich die gesamte Maschine.
  • Stellen Sie ein komplettes System mit optimaler Leistungsfähigkeit zusammen. AKD PDMM arbeitet mit AKT™-E/A Modulen und AKI™ Human Interface Panels und bietet somit eine Komplettlösung von einem einzigen Anbieter.
  • Steigern Sie mit Kollmorgen Ihre Wettbewerbsvorteile und schöpfen dazu alle technischen und kommerziellen Möglichkeiten aus. Wenn Ihre Kunden mehr als nur eine Standardlösung fordern, bieten Sie ihnen einen klaren Vorteil mit Pipe Network™ und dem gemeinsamen Engineering mit Kollmorgen.

Eigenschaften

  • Die Kollmorgen Automation Suite™ ist eine umfassende Automatisierungssoftware und bietet nicht nur Programmierwerkzeuge, sondern auch effektive Inbetriebnahmewerkzeuge.
  • Umfangreiche Serviceschnittstelle für schnelle Diagnosen
  • Synchronisation von 20 oder mehr* Achsen ohne zusätzliche Steuerung oder zusätzlichen Motion Controller.
    • Echtzeitfähige Steuerung mit EtherCAT Master in einem AKD™ Servoverstärker integriert
    • Programmieroberfläche nach IEC61131-3 mit voller Unterstützung der fünf Programmiersprachen
    • Antriebprogrammierung nach PLCopen oder mit intuitiver grafischer Programmiersprache, dem Pipe Network™
    • 128 KB nichtflüchtiger Speicher für sicheren Datenerhalt wichtiger Maschinen- und Prozessdaten
    • Steckplatz für SD-Karte für PC-freies Backup, schnellere Inbetriebnahme und zusätzliche Datensicherung
    • Lokale digitale und analoge Ein- und Ausgänge: 13 digitale Eingänge, 4 digitale Ausgänge, 1 analoger Eingang, 1 analoger Ausgang (erweiterbar durch dezentrale Ein- und Ausgänge der AKT-Serie)
  • Direkte MMI-Anbindung durch die integrierte Maschinenvisualisierungssoftware Kollmorgen Visualization Builder (KVB) möglich und volle Unterstützung der Kollmorgen Bediengeräte der AKI-Serie

* Die maximale Anzahl der Achsen ist abhängig von der Komplexität und notwendigen Aktualisierungsrate der Antriebe.

Spezifikationen

120/240 VAC
1- and 3-Phasig
Dauerstrom
(Aeff)
Spitzenstrom
(Aeff)
H
(mm)
B
(mm)
T
(mm)
AKD-M00306-xxEC-0000 3 9 168 89 156
AKD-M00606-xxEC-0000 6 18 168 89 156
AKD-M01206-xxEC-0000 12 30 196 95.3 187
AKD-M02406-xxEC-0000 24 48 248 100 228
240/400/480 VAC
3 Phasig
Dauerstrom
(Aeff)
Spitzenstrom
(Aeff)
H
(mm)
B
(mm)
T
(mm)
AKD-M00307-xxEC-0000 3 9 256 100 185
AKD-M00607-xxEC-0000 6 18 256 100 185
AKD-M01207-xxEC-0000 12 30 256 100 185
AKD-M02407-xxEC-0000 24 48 306 100 228
AKD-M04807-xxEC-0000 48 96 385 185 225

*) x = C: 0,8 GHz Ausführung, x = 1: 1,2 GHz Ausführung
