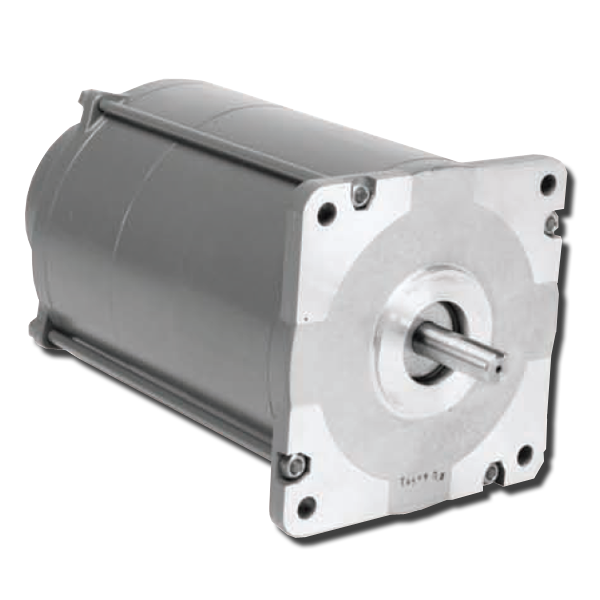

Synchronmotoren für Einsatz im Ex-Bereich
Diese Synchronmotoren sind in UL-gelisteten Versionen erhältlich, die für den Einsatz in Gefahrenbereichen der Klasse I, Division 1&2, Gruppe D geeignet sind. Sie bieten ein Drehmoment von bis zu 1.059 Ncm und sind in den NEMA-Baugrößen 42 und 66 (110 mm und 170 mm) erhältlich.
Spezifikationen
120 Volt, 60 Hz, einphasig, 72 U/min
| Phasenverschiebung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| * Typennummer | Drehmom. (min.) | # Lastträgheitsmoment | Ampere | Schaltbild | Widerstand | Kondensator (330 VAC) | ||||||
| UL | oz-in | Ncm | lb-in2 | kg-cm | Satznummer | Ohm | Watt | Satznummer | µF | |||
| X250 | 250 | 177 | 3 | 8,8 | 0,6 | KRE | 201052-013 | 150 | 50 | 201053-010 | 6,5 | |
| X700 | 700 | 494 | 10 | 30 | 1,1 | KRE | 201052-027 | 150 | 100 | 201053-032 | 12,5 | |
| X1100 | 1.100 | 777 | 9 | 26 | 3 | KRE | 201052-025 | 100 | 160 | 201053-026 | 17,5 | |
| X1500 | 1.500 | 1.059 | 12 | 35 | 3 | KRE | 201052-020 | 55 | 375 | 201053-014 | 30 | |
240 Volt, 60 Hz, einphasig, 72 U/min
| Phasenverschiebung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| * Typennummer | Drehmom. (min.) | # Lastträgheitsmoment | Ampere | Schaltbild |
Widerstand | Kondensator (660 VAC) | ||||||
| UL | oz-in | Ncm | lb-in2 | kg-cm | Satznummer | Ohm | Watt | Satznummer | µF | |||
| X252 | 250 | 177 | 3 | 8,8 | 0,4 | KRE | 201052-015 | 500 | 50 | 201053-012 | 1,75 | |
| X1102 | 1.100 | 777 | 9 | 26 | 1,5 | KRE | 201052-026 | 400 | 160 | 201053-028 | 4 | |
| X1502 | 1.500 | 1.059 | 12 | 35 | 1,5 | KRE | 201052-018 | 250 | 200 | 201053-016 | 8 | |
240 Volt, 60 Hz, einphasig, 60 U/min
| Phasenverschiebung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| * Typennummer | Drehmom. (min.) | # Lastträgheitsmoment | Ampere | Schaltbild |
Widerstand | Kondensator (660 VAC) | ||||||
| UL | oz-in | Ncm | lb-in2 | kg-cm | Satznummer | Ohm | Watt | Satznummer | µF | |||
| X252 | 250 | 177 | 3 | 8,8 | 0,4 | KRE | 201052-015 | 500 | 50 | 201053-012 | 1,75 | |
| X1102 | 1.100 | 777 | 9 | 26 | 1,5 | KRE | 201052-026 | 400 | 160 | 201053-029 | 6 | |
| X1502 | 1.500 | 1.059 | 12 | 35 | 1,5 | KRE | 201052-018 | 250 | 200 | 201053-019 | 9 | |
# Dies ist das maximale starr gekoppeltes Lastträgheitsmoment, bei dem der Motor zuverlässig startet. Wenn die Last über eine Kupplung mit einer Flexibilität von 5º mit dem Motor verbunden wird, kann der Motor Lasten mit einem bis zu sieben Mal höheren Trägheitsmoment starten.
