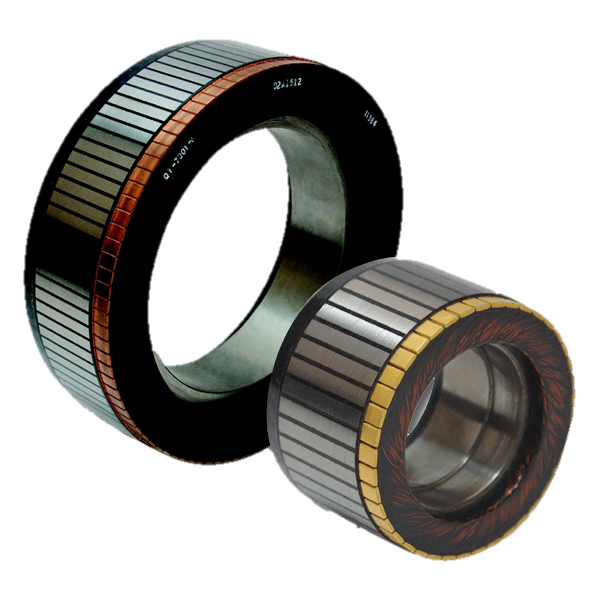

DC-Drehmomentmotoren

Diese Niederspannungs-Gleichstrom-Direktantriebsmotoren liefern ein hohes Drehmoment bei extrem niedrigen Drehzahlen. Sie eignen sich hervorragend für Anwendungen wie beispielsweise vorwärts gerichtete Infrarotradare (FLIR), die eine einfache Steuerung und sehr gleichmäßige Bewegungen bei maximaler Geschwindigkeit und Positionsgenauigkeit erfordern, während Größe, Gewicht, Leistung und Reaktionszeit minimiert werden müssen. Diese Motoren verfügen über einen Servoantrieb, der direkt an der angetriebenen Last befestigt werden kann. Ein Permanentmagnetfeld und ein gewickelter Anker wandeln elektrischen Strom in Drehmoment um.

Ein Angebot anfordern
Global
Produkt weltweit erhältlich
    Loading..
Merkmale

Merkmale

  • Die Motoren sind die ideale Lösung für Positionierungs- oder Drehzahlregelungssysteme, die ein hohes Stillstandsdrehmoment, ein hohes Drehmoment bei niedriger Drehzahl oder ein optimales Drehmoment bei höheren Drehzahlen erfordern.
  • Sie sind als Ausführungen mit und ohne Gehäuse mit einer breiten Palette von Baugrößen und Drehmomenten erhältlich.
  • Hohe Drehmomentstabilität für schnelles Starten/Stoppen und hohe Beschleunigung
  • Hohes Drehmoment-Leistungsverhältnis für Anwendungen mit geringer Leistungsaufnahme
  • Niedrige elektrische Zeitkonstante für ausgezeichnetes Ansprechverhalten bei allen Betriebsdrehzahlen
  • Lineares Drehmomentverhalten für alle Eingangsströme und Drehzahlen ohne Totpunkte
  • Zuverlässiger Betrieb und lange Lebensdauer
  • Hohe Genauigkeit auch bei niedrigen Drehzahlen – ohne das Spiel und die Nachgiebigkeit von Systemen mit Getriebe
  • Hohe Laufruhe und leiser Betrieb
  • Kompakte, anpassbare Ausführung
  • Bei Bedarf nehmen wir in Zusammenarbeit mit dem Kunden Modifizierungen wie spezielle Magnetmaterialien, Laminierungen, Magnetpolzahlen, Baulängen, Wicklungen, Einbaugeometrien usw. vor.
Specifications

Specifications

QT – Leistungsdaten des Gleichstrommotors mit Direktantrieb (Spitzendrehmoment bei Stillstand < 2 Nm)

ModellSpitzendrehmoment bei Stillstand
(Nm)		Motorkonstante
(Nm/W1/2)		Theoretische Leerlaufdrehzahl
(Rad/s)		Elektrische Zeitkonstante
(ms)		Reibung
(Nm)		Rotorträgheit
(Kg-m2)		Aussendurchmesser
(mm)		Innendurchmesser
(mm)
QT-07060,0871,1 x 10-27250,320,00281,1 x 10-628,74,83
QT-07070,0547,7 x 10-39200,250,00217,8 x 10-728,74,83
QT-07170,0273,7 x 10-319500,120,00183,2 x 10-728,74,83
QT-11060,0781,1 x 10-26360,140,00422,3 x 10-635,112,7
QT-12040,0781,0 x 10-27320,110,00423,0 x 10-638,116,0
QT-12070,1411,6 x 10-25800,200,00494,2 x 10-638,116,0
QT-12170,3532,8 x 10-24670,380,00781,1 x 10-538,116,0
QT-14010,3882,6 x 10-25570,210,01309,2 x 10-649,316,0
QT-14040,4594,6 x 10-22140,240,02101,8 x 10-549,316,0
QT-14061,1100,0593130,280,02472,6 x 10-549,316,0
QT-19030,6366,1 x 10-21670,220,02006,2 x 10-560,531,8
QT-19060,3533,3 x 10-23260,170,00712,4 x 10-560,531,8
QT-21040,3395,4 x 10-21140,500,01304,2 x 10-571,425,4
QT-21050,5299,0 x 10-2650,770,02107,8 x 10-571,425,4
QT-22020,5785,8 x 10-21680,840,01806,0 x 10-571,425,4
QT-24060,2122,9 x 10-22500,130,01303,8 x 10-570,645,7
QT-25020,4826,5 x 10-21130,180,01807,8 x 10-576,244,5
QT-25040,4245,7 x 10-21280,290,01807,8 x 10-576,244,5
QT-31041,0600,110920,380,01202,4 x 10-492,263,5
QT-41010,7060,0811070,140,02833,3 x 10-411784,6
QT-46021,1500,0801830,270,03535,8 x 10-4130102

QT – Leistungsdaten des Gleichstrommotors mit Direktantrieb (Spitzendrehmoment bei Stillstand > 2 Nm)

ModellSpitzendrehmoment bei Stillstand
(Nm)		Motorkonstante
(Nm/W1/2)		Theoretische Leerlaufdrehzahl
(Rad/s)		Elektrische Zeitkonstante
(ms)		Reibung
(Nm)		Rotorträgheit
(Kg-m2)		Aussendurchmesser
(mm)		Innendurchmesser
(mm)
QT-24044,070,258641,040,08142,7 x 10-480,825,4
QT-26036,780,380462,100,13605,4 x 10-480,829,0
QT-31023,390,209771,200,05425,6 x 10-494,741,7
QT-31034,470,325391,520,08147,7 x 10-494,741,7
QT-34035,420,484232,100,13601,3 x 10-410450,8
QT-38316,510,410390,850,14009,8 x 10-411467,9
QT-38323,250,238570,580,06804,9 x 10-411467,9
QT-44025,690,454281.100,16302,0 x 10-313093,9
QT-54046,780,447330,600,20302,6 x 10-3156114
QT-620214,900,830221,800,24407,9 x 10-3183100
QT-620533,901,360192,400,47501,4 x 10-2183100
QT-620754,202,120123,000,81402,7 x 10-2183100
QT-630127,101,130212,100,33901,4 x 10-2178120
QT-63025,690,692121,440,21708,5 x 10-3178120
QT-640135,601,370193,300,54201,6 x 10-2197108
QT-700333,901,490152,400,47501,8 x 10-2196133
QT-70045,420,710112,000,27108,5 x 10-3196133
QT-720112,200,560400,790,20307,6 x 10-3208151
QT-76012,850,6975,90,580,04078,1 x 10-3216175
QT-780162,402,210133,800,67803,8 x 10-2229131
QT-780231,201,250202,500,50202,2 x 10-2229136
QT-780981,403,2807,64,401,13005,6 x 10-2229131
QT-970427,101,7608,61,500,97603,4 x 10-2279203
QT-1130167,803,7304,91,202,17008,1 x 10-2279203
QT-1130229,802,1406,51.100,13604,1 x 10-2305257
QT-113031366,1003,60,763,39000,15312257
QT-125052718,1904,03,802,17000,37356267
QT-125061675,9104,83,201,63000,23356267
QT-1290116,301,4208,20,370,54203,3 x 10-2345307
QT-1730173,203,7305,31,600,16300,18465401
QT-2350294925,801,44,809,49003,9648523
