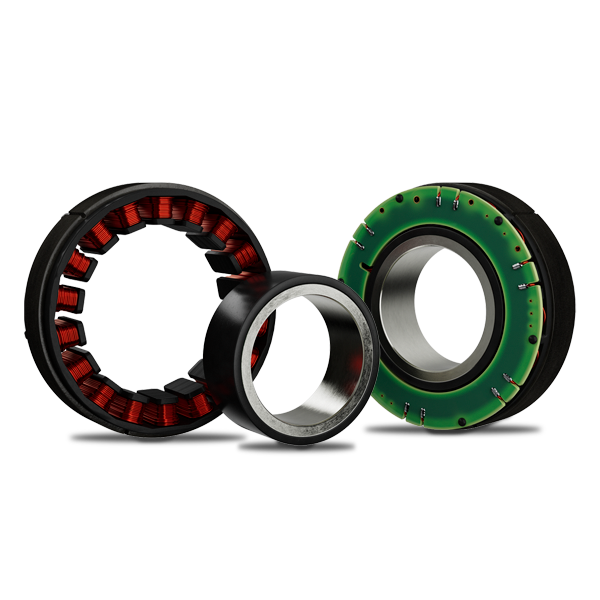

Gehäuselose 2G-Motoren der TBM™-Serie
Sind Sie bereit? Es ist an der Zeit, Ihre anspruchsvollsten Designherausforderungen mit einem höheren Maß an Dynamik, Skalierbarkeit und Designflexibilität zu meistern. Die gehäuselosen 2G-Motoren der TBM-Serie sind das Ergebnis jahrelanger intensiver Forschung und Entwicklung sowie Tests und Feedback unserer Kunden. Jetzt können Sie Ihre Ideen für Maschinen und Roboter mit einem Hochleistungsdrehmoment im kompaktesten und leichtesten elektromagnetischen Design verwirklichen, das derzeit möglich ist.
Gehäuseloser Direktantrieb – Leistung auf Abruf
Der TBM2G ist in der Lage, ein hohes Drehmoment in einem extrem kompakten elektromagnetischen Design zu liefern und gleichzeitig fortschrittliche Materialien und Wicklungen zu integrieren für eine Vielzahl an Anwendungen.
Nutzen Sie die gehäuse- und bürstenlosen Motoren mit hohem Drehmoment und profitieren Sie von bedeutenden Vorteilen:
- Hohe Belastbarkeit
- Energieeffizienz
- Schnellere Bewegungen
- Hohe Laufruhe
Die gehäuselosen Motoren sind bei praktisch allen Drehzahl- und Drehmomentanforderungen hocheffizient und entwickeln dabei deutlich weniger Wärme.
Skalierbarkeit für jeden globalen Markt
Um den Anforderungen globaler Kunden gerecht zu werden, sind Motoren erforderlich, die jederzeit einsatzbereit, leicht verfügbar, lokal unterstützt und vom Prototyp bis zur Produktion hoch skalierbar sind.
Kollmorgen verfügt über hochautomatisierte Fertigungsprozesse zur Herstellung von 2G-Motoren der TBM-Serie in großen Stückzahlen, einschließlich Standardmodifikationen zur Erfüllung Ihrer Spezifikationen.
Als weltweit führendes Unternehmen in der Entwicklung und Herstellung gehäuse- und bürstenloser Motoren unterstützt Kollmorgen jeden Auftrag mit einem zuverlässigen Service und dem Know-how für Co-Engineering, damit Sie mehr aus Ihrem Design herausholen können.
Ein Angebot anfordern

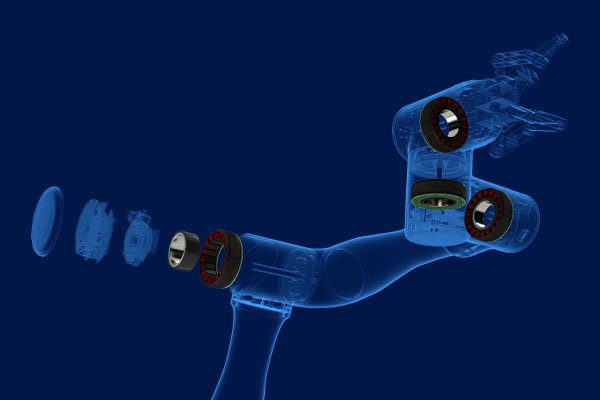

Ihr nächstes Robotikdesign beginnt hier
Die gehäuselosen 2G-Motoren der TBM-Serie sind die neueste Ergänzung der Kollmorgen-Robotikmotoren. Entwickelt für eine Vielzahl anspruchsvoller Anwendungen in Branchen wie der Medizintechnik, der Luft- und Raumfahrt sowie dem Verteidigungswesen, finden Sie hier die fortschrittlichen Motoren, die Ihre speziellen Anforderungen erfüllen.
Merkmale
- Sieben Rahmengrößen für die gängigsten eingebetteten Geräte und kollaborativen Roboter (Cobots)
- Konzipiert für den Betrieb bei 48 V DC und darunter
- Optionale integrierte Hallsensoren, die die Motorlänge nicht erweitern.
- Mehrere standardmäßige Thermosensoroptionen passend für die beliebtesten Antriebe auf dem Cobotmarkt.
- Optimierte Wicklungen für Geschwindigkeits- und Drehmomentanforderungen in kollaborativen Roboteranwendungen mit 3,5 und 15 Kilogramm Gewicht und mehr.
- Entwickelt, um eine gute Leistung zu erbringen, ohne 85 °C zu überschreiten, gleichzeitig aber auch in der Lage, die volle Leistung bei einer Wicklungstemperatur von bis zu 155 °C auf einer kontinuierlichen Basis aufrecht zu erhalten.
Spezifikationen
| Gehäuse | Außendurchmesser | Innendurchmesser | "A" Max | "B" REF +/- 0,35 | "C" +/- 0,08 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 | |||
| 050 | 50 | 24,75 | 19,84 | 24,34 | 37,94 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 060 | 60 | 30 | 17,71 | 22,21 | 35,81 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 068 | 68 | 34 | 18,34 | 22,84 | 36,44 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 076 | 76 | 38 | 18,59 | 23,09 | 36,69 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 085 | 85 | 42,5 | 19,34 | 23,84 | 37,44 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 094 | 94 | 47 | 19,69 | 24,19 | 37,79 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 115 | 115 | 57,5 | 26,29 | 30,79 | 44,39 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
*Millimeters
| TBM2G-050xx | TBM2G-060xx | TBM2G-068xx | TBM2G-076xx | TBM2G-085xx | TBM2G-094xx | TBM2G-115xx | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Parameter | Dim | 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 |
| Dauerdrehmoment bei Stillstand | Nm | 0,27 | 0,38 | 0,64 | 0,45 | 0,60 | 0,96 | 0,63 | 0,86 | 1,54 | 0,89 | 1,23 | 2,06 | 1,21 | 1,65 | 2,69 | 1,58 | 2,05 | 3,67 | 1,90 | 3,04 | 6,03 |
| Nenndrehzahl | rpm | 8000 | 8000 | 6600 | 8000 | 8000 | 4400 | 8000 | 6900 | 3400 | 8000 | 5600 | 2800 | 7500 | 5300 | 2600 | 8000 | 5900 | 2700 | 5800 | 4900 | 3100 |
| Motorkonstante | Nm/√W | 0,061 | 0,082 | 0,128 | 0,087 | 0,114 | 0,176 | 0,119 | 0,157 | 0,251 | 0,156 | 0,201 | 0,324 | 0,203 | 0,271 | 0,419 | 0,263 | 0,331 | 0,528 | 0,310 | 0,464 | 0,802 |
| Nennleistung | kW | 0,205 | 0,271 | 0,363 | 0,329 | 0,415 | 0,380 | 0,468 | 0,561 | 0,521 | 0,586 | 0,601 | 0,544 | 0,717 | 0,734 | 0,650 | 0,860 | 0,874 | 0,897 | 0,711 | 0,969 | 1,430 |
