Bir servo sistemin temel bileşenleri nelerdir?

Servo sistem, dört temel bileşenden oluşan kapalı çevrim bir hareket kontrol sistemidir: aktüatör (kaslar), kontrol cihazı (beyin), geri besleme elemanı (duyular) ve kablo (sinir sistemi). Bu bileşenler, sürekli geri besleme ve düzeltme döngüsü içerisinde çalışarak hassas ve tekrarlanabilir hareket kontrolü sunar.

Endüstriyel otomasyon uygulamalarında aktüatör görevini çoğunlukla bir servo motor üstlenirken, kontrol fonksiyonu genellikle servo sürücü, hareket kontrol birimi veya bu iki bileşenin birlikte kullanılmasıyla gerçekleştirilir. Geri besleme elemanı, uygulamanın performans gereksinimlerine bağlı olarak bir akım sensörü, kodlayıcı, resolver veya hatta bir görüntü işleme sistemi içerebilir. Kablo ise motor, sürücü ve kontrol elemanları arasında güç, iletişim ve geri besleme sinyallerini taşıyarak servo sistemi tamamlar. Doğru ekranlama ve kablo yapısı, sistem doğruluğunu, güvenilirliğini ve genel performansını korumada kritik rol oynar.

Bu bileşenlerin ayrı ayrı nasıl çalıştığını ve entegre bir hareket sistemi olarak nasıl birlikte görev yaptığını anlamak, servo uygulamalarının doğru şekilde seçilmesi ve optimize edilmesinin temelini oluşturur.

Servo Sistemin Görevi Nedir?

Servo sistem, komutla belirtilen pozisyona, hıza veya torka yüksek hassasiyetle ulaşmak için servo motor hareketini sürekli olarak izleyip düzeltir. Hareket kontrol birimi veya servo sürücü, motora belirli bir konuma hareket etmesi için sinyal gönderdiğinde motor hareket etmeye başlar, geri besleme cihazı ise motorun nerede ve ne kadar hızlı hareket ettiğini hareket kontrol birimine veya servo sürücüye bildirir. Ardından hareket kontrol birimi veya servo sürücü, geri beslemeyi inceler ve motorun komutla belirtilen konuma ulaşıp ulaşmadığını belirler. Ulaşmadıysa kontrol cihazı, motorun istenen konuma ulaştığına dair geri besleme cihazından onay alana kadar motora sinyal göndermeye devam eder.

Bu kapalı çevrim hareket kontrol süreci, yüzlerce kas, çok sayıda geri besleme mekanizması ve anlık düzeltmeler yapan bir kontrol sisteminden oluşan insan vücuduna, yani olağanüstü bir çok eksenli hareket sistemine oldukça benzer. Örneğin bir bardak suyu almak için elinizi uzattığınızda beyniniz kaslarınıza sinyaller gönderir, gözleriniz ve dokunma duyunuz ise sürekli olarak bardağın konumuna ve elinizin hareketine dair geri besleme sağlar. Beyniniz, eliniz hedefe ulaşana kadar bilinçli bir şekilde düşünmeden sayısız düzeltme yapar. Servo sistem; komut, geri besleme ve düzeltme işlemlerinden oluşan bu aynı sürekli döngüyü mikrosaniyeler içinde gerçekleştirir. Modern endüstriyel servo sistemler, bu ayarlamaları olağanüstü hassasiyetle gerçekleştirmek için karmaşık kontrol birimleri, çoklu geri besleme cihazları ve yüksek hızlı işlemciler kullanır.

Servo Sistemin Ana Bileşenleri Nelerdir?

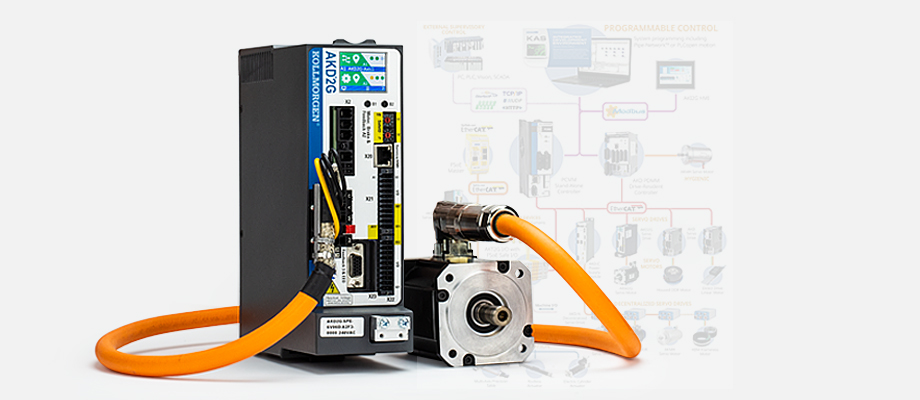

Servo sistemin temel elemanlarının her biri, farklı ve birbirine bağımlı bir işlevi yerine getirir. Genel bir endüstriyel servo sistemini oluşturan bileşenler aşağıda belirtilmiştir:

• Servo Motor: Sistemin kası görevini üstlenir; fırçalı veya fırçasız, gövdeli veya gövdesiz, lineer ya da döner olmak üzere farklı teknoloji seçenekleriyle sunulur. Servo motor, yükü hızlandırıp hareket ettirmek için gereken torku üretir.
• Servo Sürücü: Sistemin beyni veya beyninin bir parçası olarak görev yapabilir. Basit servo sürücüler torku ve/veya hızı kontrol edebilirken, daha gelişmiş servo sürücüler ek özellikler sunar ve programlanabilir konumlandırıcılar olarak yapılandırılabilir. Servo motorla uyumlu bir sürücü, motora uygulanan gerilim ve akımı kontrol eder.
• Servo Kontrol Birimi: Sistemin beynidir; makine kontrolü, giriş ve çıkışların yönetimi ve grafiksel kullanıcı arayüzü ile ara bağlantı için çeşitli seçenekler sağlayan bir programlama ortamı kullanır. Servo kontrol birimleri bağımsız olabilir veya servo sürücülerle entegre edilebilir.
• Geri Besleme Cihazı: Sistemin duyuları görevindedir ve temel olarak servo motora entegre edilir. Geri besleme elemanı bir enkoder, resolver, doğrusal geri besleme cihazı, devir sayacı veya başka bir sensörden oluşabilir. Gelişmiş kontrol sistemleri, görüntü işleme sistemleri gibi daha ileri düzey geri besleme yöntemlerini de içerebilir.
• Kablolama: Servo sistemin sinir sistemi görevini üstlenir; beyin, kaslar ve duyular arasında güç, haberleşme ve geri besleme sinyallerinin iletimini sağlar.

Servo Sistemde Ne Tür Bir Geri Besleme Cihazı Kullanılır?

Servo sistemin geri besleme cihazı, motorun konumunu ve hızını kontrol cihazına gerçek zamanlı olarak bildirerek servo performansını belirleyen kapalı döngü düzeltme mekanizmasını mümkün kılar. En yaygın geri besleme cihazları enkoderler ve resolverlardır. Her ikisi de genellikle doğrudan servo motora entegre edilir.

Enkoderler (artımlı veya mutlak), mil konumunu dijital sinyallere dönüştürür ve endüstriyel hareket kontrol uygulamalarında yaygın olarak kullanılır. Resolverlar, zorlu çalışma ortamlarındaki dayanıklılıkları nedeniyle tercih edilen analog geri besleme cihazlarıdır. Daha yüksek gereksinimlere sahip uygulamalarda, doğrudan doğrusal konum ölçümü için lineer geri besleme cihazları, hız geri beslemesi için takometreler veya karmaşık uzamsal geri besleme için görüntü işleme sistemleri kullanılabilir.

Geri besleme cihazının seçimini uygulamanın hassasiyet gereksinimleri belirler. Geri besleme çözünürlüğü ne kadar yüksek olursa, konumlandırma doğruluğu o kadar hassas ve kontrol döngüsü performansı o kadar yüksek olur. Konuya daha derinlemesine bakmak için doğru servo konum geri besleme cihazının seçimine ilişkin teknik dokümanımızı inceleyebilirsiniz.

Uygulamanız İçin Doğru Servo Motor ve Sürücüyü Nasıl Seçebilirsiniz?

Doğru servo motor ve sürücüyü seçmek için sistem performans gereksinimlerinin yapılandırılmış bir analizi gereklidir. Yükün ivmelendirilmesi ve hareket ettirilmesi için gerekli tork, servo motorun seçimini belirler. Servo motorun özellikleri ise kullanılabilecek servo sürücünün seçiminde belirleyici rol oynar. Aşağıdaki süreç, temel karar noktalarını ele almaktadır:

1. Yük ve tork gereksinimlerini tanımlayın

Hızlanma, yavaşlama ve sürekli çalışma yükleri dahil uygulamanın tork ve atalet gereksinimlerini hesaplayın. Bu, minimum servo motor boyutunu belirler.

2. Gerekli hassasiyet, geri besleme ve güvenlik gereksinimlerini belirleyin

Uygulamanın doğruluk, performans ve güvenlik gereksinimleri; kullanılacak geri besleme cihazının türünü ve sürücü sisteminde ihtiyaç duyulan fonksiyonel güvenlik özelliklerini belirler. Yüksek hassasiyet gerektiren uygulamalar, genellikle yüksek çözünürlüklü mutlak enkoderler gerektirir.

3. Motorla uyumlu servo sürücü seçin

Motorun gerilim, akım ve haberleşme arayüzü gereksinimlerine uygun bir servo sürücü seçin. Doğru eşleştirilmiş bir servo sürücü ve motor, kararlı kapalı çevrim kontrolü sağlar ve her iki bileşeni de belirlenmiş çalışma sınırlarının dışında çalışmaktan korur.

4. Koordinasyon ve kontrol birimi gereksinimlerini değerlendirin

Eksen sayısı, eksenler arası koordinasyon düzeyi ve gerekli tepki hızı, yerleşik konumlandırma özelliğine sahip bağımsız bir servo sürücünün yeterli olup olmadığını veya özel bir servo kontrol birimine ihtiyaç duyulup duyulmadığını belirler.

5. Kabloları ve sistem entegrasyonunu doğrulayın

Geri besleme, haberleşme ve güç kablolarının; çalışma ortamına ve sistem mimarisine uygun şekilde seçildiğini doğrulayın. Kablolar, servo kontrol sisteminin sinir sistemidir. Yetersiz boyutlandırılmış veya uyumsuz kablolar, performansı olumsuz etkileyebilecek sinyal hatalarına neden olabilir.

Sıradaki Adım: Seçim Sürecine Başlama

Tüm bu bahsedilenleri birlikte uygulamaya dökmek oldukça zahmetli bir iş olabilir. Yeni bir makine tasarımı için servo sistem seçmeye çalışıyorsanız Kollmorgen hareket kontrol uzmanları, uygulamanızın gereksinimleri için doğru kombinasyonu belirlemede size yardımcı olabilir.

Sürecin her aşaması hakkında daha ayrıntılı bilgi edinmek için aşağıdaki ilgili kaynakları inceleyebilirsiniz.

• Servo motor seçimi: Tork, hız, atalet, fiziksel boyut ve çevresel koşulların motor seçimini nasıl etkilediğini öğrenin.
• Servo sürücü nasıl seçilir? Gerilim, akım, geri besleme seçenekleri ve haberleşme protokollerinin uygulamanız için doğru servo sürücünün seçiminde nasıl belirleyici rol oynadığını öğrenin.
• Kullanmaya başlama - servo ürünleri boyutlandırma ve seçme: İdeal makine performansı için motorların, sürücülerin, geri besleme cihazlarının ve kabloların boyutlandırılmasına yönelik sistem düzeyinde bir yaklaşımı keşfedin.
• Sisteminiz için doğru kabloların seçimi: Kablo tasarımının, ekranlamanın ve çevresel koşulların sinyal bütünlüğünü, güvenilirliği ve genel sistem performansını nasıl etkilediğini öğrenin.
