Cartridge DDR®

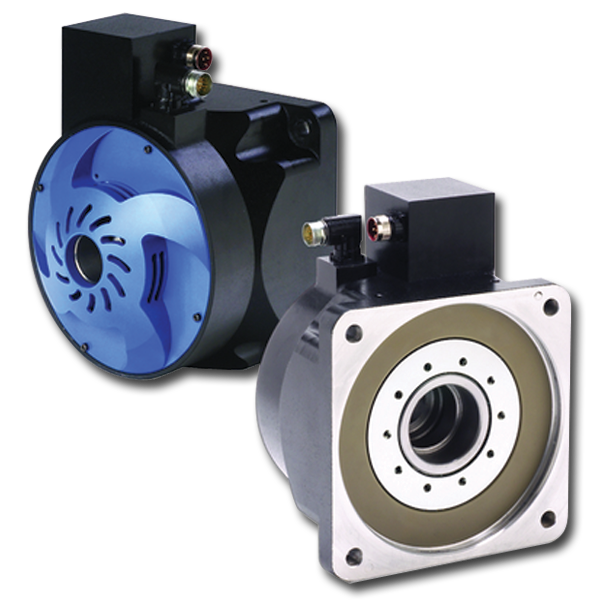

Cartridge DDR® motorlarımız, gövdesiz performans avantajlarını tam gövdeli motorun kurulum kolaylığıyla bir araya getirir. Bu ürünlerimiz entegre ve fabrikada hizalanan yüksek çözünürlüklü geri bildirim cihazı ve ayrıca rotoru desteklemek için makinenin kendi yataklarını kullanarak doğrudan yüke bağlanan benzersiz bir yataksız tasarım özelliğine sahiptir. Çoğu model beş dakikadan kısa sürede kurulabilir.
Dünya çapında temin edilebilen ürün
Özellikler
Özellikler
- 5 gövde büyüklüğü, çok sayıda uzunluk
- 230 / 400 / 480 VAC sargılar kullanıma sunulmuştur (yüksek ve düşük)
- 4,5 ila 510 N-m (3,3 lb-ft ila 376 lb-ft) sürekli tork, geniş bir yüksek güç uygulaması gereklilikleri yelpazesini içinde barındırır
- 2.500 d/d'ya kadar olan devirler çoğu orta devirli ve yüksek torklu uygulama gerekliliklerini karşılar
- 775 ila 11.700 watt güç derecelendirmeleri çoğu uygulamanın yüksek güç gereksinimini karşılar
- Entegre sinüs enkoder geri bildirimi, devir başına 134 milyon sayımın üzerinde çözünürlük sunar
- Yerleşik ısıldirenci, aşırı sıcaklık koruması sağlar
- Dünya genelinde kabul için UL'de Kayıtlı
Faydaları
- Gövdesiz bir DDR motorun alandan kazanç ve performans avantajlarını tam gövdeli motorun kurulum kolaylığıyla bir araya getirir.
- Entegre sıkıştırma bağlantısı ve sevkiyat donanımı: Daha hızlı ve daha düşük maliyetli makine imalatı için parça ve emekten tasarruf sağlar
- 5 dakika içerisinde kurulur
- Benzer büyüklükteki geleneksel servo motorlardan %50'ye varan daha fazla tork yoğunluğu
- Doğrudan yük bağlantısı; dişli kutularının, kayışların veya kasnakların dişli boşluğunu, uyumluluğunu ve bakımını ortadan kaldırır.
- Pürüzsüz düşük devirli dönüş için düşük dişli geçmesi
- Sıfır dişli boşluğu ve uyumluluk daha tepkisel sistem performansı sağlar
- Önceden konfigüre edilen yükselteçler ve geri bildirim cihazları, kurulum ve ilk çalışmayı basitleştirir
Spesifikasyonlar
| C04x, C05x, C06x | C09x, C13x | |
|---|---|---|
| Bağlantı Teknolojisi | Tek cıvatalı bölünmüş göbek, motorun önünden erişim | Çok cıvatalı sıkıştırma, motorun arkasından erişim |
| Montaj Gereklilikleri Şaft TIR | 0,13 mm | 0,038 mm |
| Makine Montaj Yüzünün Dikliği | 0,10 mm | 0,051 mm |
| Makine Şaftının Şafta Eşmerkezliliği | 0,10 mm | 0,051 mm |
| Sevkiyat Donanımı | Hizalama cıvatası ve kapak vidası | 4 ayar vidası ve 4 sevkiyat cıvatası |
| Montaj Prosedürü | Prosedür No. M-RT-S19-0 | Prosedür No. M-RT-019-07 |
