P8000 Step Motor Sürücü

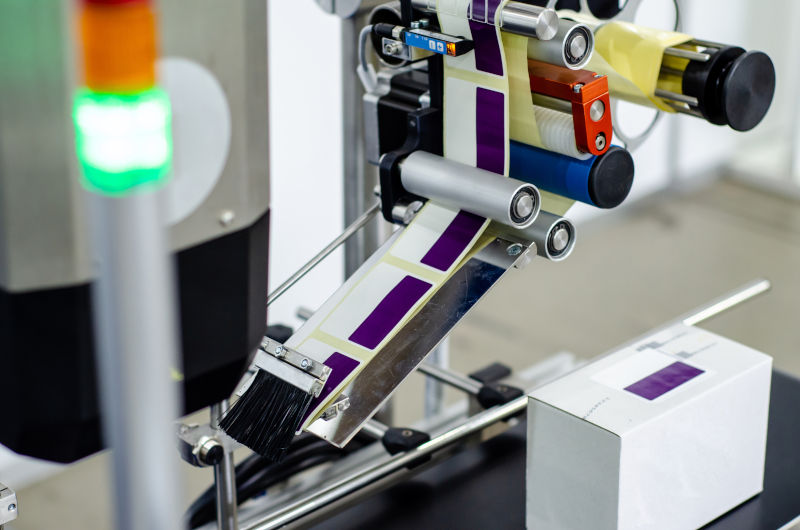

P8000 Step Motor Sürücü Serisi, Kollmorgen'in en son amiral gemisi step motor sürücü platformudur. Bu sürücüler, genişletilmiş çıkış akımı aralıkları ve müşterilerimizin daha geniş bir Kollmorgen step motor portföyü kullanmasını sağlayan bir işlevsellik sunar. Bu ürünler, etiketleme, indeksleme, CNC makineleri, ambalajlama makineleri, pompalar ve sabit yükler için düşük hızlı, noktadan noktaya hareke kontrolü gerektiren diğer uygulamalar için idealdir.Şu anda AC ve DC besleme ile çalışan modelleri mevcut olan bu sürücüler, 2 fazlı hibrit step motorları beslemek için tasarlanmıştır.
Ürün dünya çapında mevcuttur
Yeni P8000 Ailesi Geliştirilmiş İşlevsellik Sunar
- Tüm hız aralığında sorunsuz hareket.P8000 Serisi step motor sürücüler; ister tam kademeli ister mikro kademeli olsun, motor fazlarına göre çıkış akımını optimize eden, karmaşık bir kontrol algoritması kullanır ve bunun sonucunda tam hız aralığında sorunsuz ve sessiz hareket elde edilir.
- Dünya çapında kullanılabilirlik ve destek. P8000 Serisi step motor sürücüleri; motor ve sürücü seçimi ile boyutlandırmasından kurulum ve sorun giderme yardımına kadar Kollmorgen Müşteri Hizmetleri ekibimizin birinci sınıf desteği ve uzmanlığı ile desteklenmektedir. Tüm sürücüler CE, RoHS ve REACH sertifikalarına sahiptir. Ayrıca P80360 sürücüler UL sertifikasına da sahiptir.
- Kollmorgen motorlarla daha hızlı kurulum. Kollmorgen Space ve Kollmorgen Studio dahilindeki Motor Sihirbazı özellikleri, Kollmorgen motorlara sahip P80360'ın kullanıcılarının makinelerini daha hızlı çalıştırmalarına olanak sağlar. Bu özellikler sayesinde sisteminizi başlatmak için yalnızca ilk profil hızları ve hızlanma süreleri gereklidir. P80630-SDN'de faz akımı, boşta akım azaltma ve kademe çözünürlüğü (1/128 mikro kademeye kadar) için DIP anahtar ile seçilebilir ayarlar bulunur ve herhangi bir programlama gerekmez.
P80630-SDN
- • Üstün Güç/Boyut oranı. 6410 sürücü ile karşılaştırıldığında yeni P80630-SDN, %60 daha küçük bir paket içinde %10 daha fazla çıkış akımı elde eder
P80360 Ailesi
- Kapalı Döngü Konum Kontrolü ile Hataları En Aza İndirin. P80360 sürücüler, bir artımlı kodlayıcı kullanıldığında Kapalı Döngü Konum Kontrolü özelliğini içerir. Bu, kullanıcıların konum hatalarını etkin bir şekilde izleyip düzelterek hurda ve olası ekipman hasarı riskini en aza indirir.
- Zorlu Hareket Sorunlarını Tam Programlanabilirlik ile Çözün P80360-R4E sürücü, basit noktadan noktaya hareketlerden karmaşık ve bağlantılı hareket dizilerine kadar uzanan bir programlama özelliği sunmak üzere Kollmorgen Space yazılımımızı kullanır. Bu yazılımın çok yönlülüğü ve işlevselliği, kullanıcıların tek eksenli hareket kontrolü için harici bir PLC veya indeksleyici ihtiyacını ortadan kaldırmasına olanak sağlar ve bu da genel sistem maliyetini düşürür.
- EtherCAT Özellikli. P80360-ECE sürücü; Döngüsel Senkron Pozisyon (CSP), Döngüsel Senkron Hız (CSV), Profil Pozisyonu, Profil Hızı ve çeşitli Homing modlarını destekleyen bir EtherCAT iletişim arayüzüne sahiptir. Portföye yapılan bu eklemeyle kullanıcılar artık P80360 step motor sürücüyü mevcut EtherCAT ekosistemlerine entegre ederek daha yüksek verim ve makine kapasitesi için gerçek zamanlı kontrol elde edebilirler.
Özellikler
- P80630-SDN:
- Tekli 24-75VDC güç kanyağı girişi gereklidir
- Üstün akım düzeni ve düşük dalga akımı için çift kutuplu kıyıcı tahrik
- Geleneksel Kademe ve Yön arayüzü. Motoru döndürmek için kullanıcının sağladığı darbe katarı
- Kademe, Yön (CW/CCW) ve Etkinleştirme için özel girişler
- DIP anahtar ile seçilebilir ayarlar. Programlama gerekmez!
- Boştayken ya da bir yükü tutarken motorun ısınmasını azaltmak için Boşta Akım Azaltma
- 25.600 kademe/devire kadar mikro kademe çözünürlüğü
- Kollmorgen motorlarının en geniş aralığı ile eşleştirmek için 5,5 Amper/faza kadar Motor Fazı Akımı
- Hata Koruması:
- Termal Koruma (Aşırı Sıcaklık)
- Aşırı Akım
- Aşırı/Düşük Bara Voltajı
- Kısa Devre (Faz-Faz ya da Faz-Toprak)
- CE, RoHS, REACH sertifikalı
- P80360 Sürücüler:
- 100-240VAC tek fazlı güç kaynağı girişi gereklidir.
- Çift STO Kanalı (SIL3/PLe).
- Zorunlu 24VDC güç kaynakları sürücüyü çalıştırmak için gereklidir.
- (-ECE Sürümü) DS402 standardına uygun CANOpen over EtherCAT (CoE) kullanan EtherCAT alt sürücü
- Motor kurulumu, parametrelendirme ve hata ayıklama için isteğe bağlı Kollmorgen Studio Yazılımı (Yazılım sekmesinden ücretsiz indirilir). EtherCAT Master da kullanılabilir.
- (-R4E Sürümü) Modbus RS485 RTU entegre programlanabilir sürücü
- Motor kurulumu, parametrelendirme ve programlama için Kollmorgen Space Yazılımını (Yazılım sekmesinden ücretsiz indirilir) kullanır
- 4 Dijital Giriş – kullanıcı programlı
- 5-24V, PNP/NPN/Hat Sürücüsü
- 3 Dijital Giriş – kullanıcı programlı
- 24V PNP
- 51.200 kademe/devire kadar mikro kademe çözünürlüğü
- 3,0 Amper/faza kadar Motor Faz Akımı
- Kapalı Döngü Konum Kontrolü becerisi
- Yalnızca 5V Artımlı AB(Z) Kodlayıcı
- Kodlayıcı olmadan Açık Döngü Durma Tespiti becerisi
- Hata Koruması:
- Termal Koruma (Aşırı Sıcaklık)
- Aşırı Akım
- Aşırı/Düşük Bara Voltajı
- Kısa Devre (Faz-Faz ya da Faz-Toprak)
- UL, CE, RoHS, REACH sertifikalı
Teknik Özellikler
| Teknik Özellikler | Birim | P80630-SDN | P80360-R4E | P80360-ECE |
|---|---|---|---|---|
| Giriş Voltajı Aralığı | Volt | 24 - 75 VDC | 100-240 VAC, Tek Fazlı | 100-240 VAC, Tek Fazlı |
| Devamlı Akım | Amper (A tepe değeri) | 1,7 - 5,5 (2,4 - 7,8) | 3,0'e kadar (4,2) | 3,0'e kadar (4,2) |
| Dijital Girişler | - | 3 (Kademe, Yön, Etkin) | 4 (Kullanıcı Programlı) | 4 (Kullanıcı Programlı) |
| Dijital Çıkışlar | - | 1 (Arıza) | 3 (Kullanıcı Programlı) | 3 (Kullanıcı Programlı) |
| Kontrol Modu | - | Kademe ve Yön (CW/CCW) | Kollmorgen Space Yazılımı ile Programlanabilir | EtherCAT alt |
| Ağ Sistemi Seçeneği | - | Yok (Açık Döngü) | Modbus RS485 RTU entegre | EtherCAT DS402 |
| Step Çözümü | - | Tam Kademe - 1/128 (200 - 25600 kademe/dev) | Tam Kademe - 1/256 (51200 kademe/dev) | Tam Kademe - 1/256 (51200 kademe/dev) |
| Geri Besleme Desteği | - | Yok (Açık Döngü) | Evet (Kapalı Döngü Konum Kontrolü), 5V ABZ Artımlı Kodlayıcı kullanımı | Evet (Kapalı Döngü Konum Kontrolü), 5V ABZ Artımlı Kodlayıcı kullanımı |
| Ambalaj Boyutu | mm, GxDxY | 26 x 75,5 x 108 (konektörsüz) | 50 x 139 x 181 (konektörsüz) | 50 x 139 x 181 (konektörsüz) |
| Ağırlık | gram | 200 | 800 | 800 |
| Çalışma Sıcaklığı | Derece C | 5-40 | 5-50 | 5-50 |
| Maks. Şasi Sıcaklığı | Derece C | 70 | 70 | 70 |
| Boşta Çalışma Akımı Azaltma | - | Ayarlanabilir, %50 ya da %90 | Ayarlanabilir, %0 ila %100 | Ayarlanabilir, %0 ila %100 |
| Konnektörler | - | Vida Terminali | Vida Terminali | Vida Terminali |
