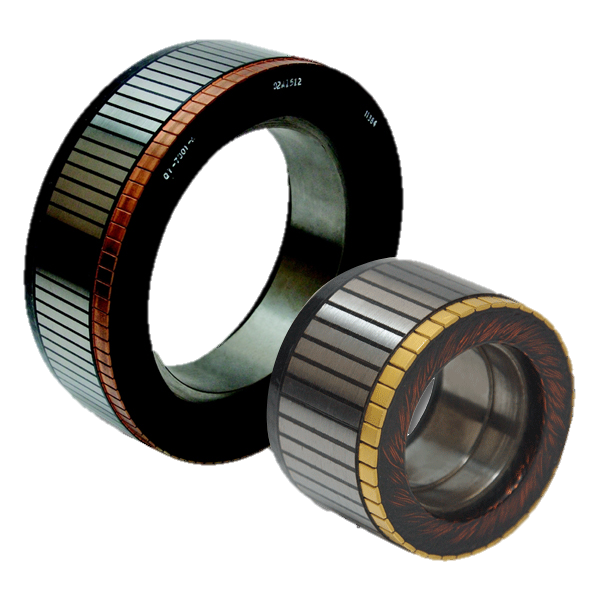

DC Tork Motorları

Bu düşük voltajlı DC doğrudan tahrikli motorlar, son derece düşük hızda yüksek tork sağlar. Bu motorlar, boyut, ağırlık, güç ve tepki süresini en aza indirirken basit kontrol, çok yumuşak hareket ve maksimum hız ve konum doğruluğu gerektiren ileri görüşlü kızılötesi radar (FLIR) gibi uygulamalar için mükemmeldir. Bu motorlar, direkt olarak tahrik edilen yüke takılabilen bir servo aktüatör sağlarlar. Kalıcı bir mıknatıs alanı ve sargılı bir bobin elektrik gücünü torka dönüştürmek için birlikte hareket eder.

Teklif Alın

Ürün dünya çapında mevcuttur

Özellikler

Yüksek stop etme torku, düşük hızlarda yüksek tork veya yüksek hızlarda optimum tork gerektiren konumlama ya da hız kontrol sistemleri için idealdir.
Çerçevesiz ve mahfazalı modeller geniş yelpazedeki boyutlarda ve torklarda mevcuttur
Hızlı başlatma/durdurma ve hızlanma için yüksek torktan atalet hızına
Düşük güç girişi gereksinimleri için yüksek torktan güç hızına
Tüm çalışma hızlarında mükemmel kumanda tepkileri için düşük elektriksel süre sabiti
Ölü noktasız, tüm giriş akımları ve hızları için lineer tork tepkisi
Uzun hizmet ömrü ile güvenilir çalıştırma
Dişli bir sistemin boşluğu ve uyum şartları olmadan düşük hızlarda bile yüksek doğruluk
Akıcı, sessiz çalışma
Kompakt, uyarlanabilir tasarım
Ortak mühendislik seçenekleri arasında özel mıknatıs materyalleri, laminasyonlar, manyetik kutup sayıları, yığın uzunlukları, sarımlar, kurulum geometrisi ve daha fazlası bulunmaktadır

Specifications

QT - Doğrudan Tahrikli DC Motor Performans Verileri (Tepe Durma Torku <2 N-m)

Model	Tepe Tutma Torku (N-m)	Motor Sabiti (N-m/W^1/2)	Teorik Yüksüz Hız (rad/sn.)	Elektriksel Zaman Sabiti (ms)	Sürtünme (N-m)	Rotor Ataleti (Kg-m²)	Dış Çap (mm)	İç Çap (mm)
QT-0706	0,087	1,1 x 10^-2	725	0,32	0,0028	1,1 x 10^-6	28,7	4,83
QT-0707	0,054	7,7 x 10^-3	920	0,25	0,0021	7,8 x 10^-7	28,7	4,83
QT-0717	0,027	3,7 x 10^-3	1950	0,12	0,0018	3,2 x 10^-7	28,7	4,83
QT-1106	0.078	1,1 x 10^-2	636	0,14	0,0042	2,3 x 10^-6	35,1	12,7
QT-1204	0.078	1,0 x 10^-2	732	0,11	0,0042	3,0 x 10^-6	38,1	16,0
QT-1207	0,141	1,6 x 10^-2	580	0,20	0,0049	4,2 x 10^-6	38,1	16,0
QT-1217	0,353	2,8 x 10^-2	467	0,38	0,0078	1,1 x 10^-5	38,1	16,0
QT-1401	0,388	2,6 x 10^-2	557	0,21	0,0130	9,2 x 10^-6	49,3	16,0
QT-1404	0,459	4,6 x 10^-2	214	0,24	0,0210	1,8 x 10^-5	49,3	16,0
QT-1406	1,110	0,059	313	0,28	0,0247	2,6 x 10^-5	49,3	16,0
QT-1903	0,636	6,1 x 10^-2	167	0,22	0,0200	6,2 x 10^-5	60,5	31,8
QT-1906	0,353	3,3 x 10^-2	326	0,17	0,0071	2,4 x 10^-5	60,5	31,8
QT-2104	0,339	5,4 x 10^-2	114	0,50	0,0130	4,2 x 10^-5	71,4	25,4
QT-2105	0,529	9,0 x 10^-2	65	0,77	0,0210	7,8 x 10^-5	71,4	25,4
QT-2202	0,578	5,8 x 10^-2	168	0,84	0,0180	6,0 x 10^-5	71,4	25,4
QT-2406	0,212	2,9 x 10^-2	250	0,13	0,0130	3,8 x 10^-5	70,6	45,7
QT-2502	0,482	6,5 x 10^-2	113	0,18	0,0180	7,8 x 10^-5	76,2	44,5
QT-2504	0,424	5,7 x 10^-2	128	0,29	0,0180	7,8 x 10^-5	76,2	44,5
QT-3104	1,060	0,110	92	0,38	0,0120	2,4 x 10^-4	92,2	63,5
QT-4101	0,706	0,081	107	0,14	0,0283	3,3 x 10^-4	117	84,6
QT-4602	1,150	0.080	183	0,27	0,0353	5,8 x 10^-4	130	102

QT - Doğrudan Tahrikli DC Motor Performans Verileri (Tepe Durma Torku >2 N-m)

Model	Tepe Durma Torku (N-m)	Motor Sabiti (N-m/W^1/2)	Teorik Yüksüz Hız (rad/sn.)	Elektriksel Zaman Sabiti (ms)	Sürtünme (N-m)	Rotor Ataleti (Kg-m²)	Dış Çap (mm)	İç Çap (mm)
QT-2404	4,07	0,258	64	1,04	0,0814	2,7 x 10^-4	80,8	25,4
QT-2603	6,78	0,380	46	2,10	0,1360	5,4 x 10^-4	80,8	29,0
QT-3102	3,39	0,209	77	1,20	0,0542	5,6 x 10^-4	94,7	41,7
QT-3103	4,47	0,325	39	1,52	0,0814	7,7 x 10^-4	94,7	41,7
QT-3403	5,42	0,484	23	2,10	0,1360	1,3 x 10^-4	104	50,8
QT-3831	6,51	0,410	39	0,85	0,1400	9,8 x 10^-4	114	67,9
QT-3832	3,25	0,238	57	0,58	0,0680	4,9 x 10^-4	114	67,9
QT-4402	5,69	0,454	28	1,10	0,1630	2,0 x 10^-3	130	93,9
QT-5404	6,78	0,447	33	0,60	0,2030	2,6 x 10^-3	156	114
QT-6202	14,90	0,830	22	1,80	0,2440	7,9 x 10^-3	183	100
QT-6205	33,90	1,360	19	2,40	0,4750	1,4 x 10^-2	183	100
QT-6207	54,20	2,120	12	3,00	0,8140	2,7 x 10^-2	183	100
QT-6301	27,10	1,130	21	2,10	0,3390	1,4 x 10^-2	178	120
QT-6302	5,69	0,692	12	1,44	0,2170	8,5 x 10^-3	178	120
QT-6401	35,60	1,370	19	3,30	0,5420	1,6 x 10^-2	197	108
QT-7003	33,90	1,490	15	2,40	0,4750	1,8 x 10^-2	196	133
QT-7004	5,42	0,710	11	2,00	0,2710	8,5 x 10^-3	196	133
QT-7201	12,20	0,560	40	0,79	0,2030	7,6 x 10^-3	208	151
QT-7601	2,85	0,697	5,9	0,58	0,0407	8,1 x 10^-3	216	175
QT-7801	62,40	2,210	13	3,80	0,6780	3,8 x 10^-2	229	131
QT-7802	31,20	1,250	20	2,50	0,5020	2,2 x 10^-2	229	136
QT-7809	81,40	3,280	7,6	4,40	1,1300	5,6 x 10^-2	229	131
QT-9704	27,10	1,760	8,6	1,50	0,9760	3,4 x 10^-2	279	203
QT-11301	67,80	3,730	4,9	1,20	2,1700	8,1 x 10^-2	279	203
QT-11302	29,80	2,140	6,5	1,10	0,1360	4,1 x 10^-2	305	257
QT-11303	136	6,100	3,6	0,76	3,3900	0,15	312	257
QT-12505	271	8,190	4,0	3,80	2,1700	0,37	356	267
QT-12506	167	5,910	4,8	3,20	1,6300	0,23	356	267
QT-12901	16,30	1,420	8,2	0,37	0,5420	3,3 x 10^-2	345	307
QT-17301	73,20	3,730	5,3	1,60	0,1630	0,18	465	401
QT-23502	949	25,80	1,4	4,80	9,4900	3,9	648	523
