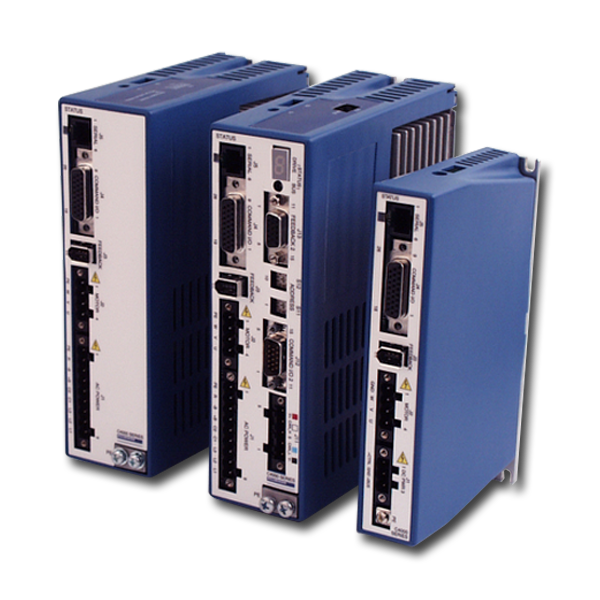

S200 Servo Sürücüler
Kollmorgen S200 servo sürücü, hız döngüsü bant genişliği 800 Hz olan ilk tamamı dijital endüstriyel tahriktir. Bu kompakt sürücü, akıcı hareket ve hızlı tepki için yüksek çözünürlüklü geri besleme ve yüksek performanslı akım döngüsü bant genişliği ile basitleştirilmiş ayar ve eşsiz sistem verimliliği sunar. Elektronik motor isim plakası sahibi akıllı geri besleme cihazı çoğu uygulamada tak-çalıştır çalışmaya imkan tanır.
Dünya çapında temin edilebilen ürün
Özellikler
Özellikler
- 1.5 Amper RMS devamlıdan 48 Amper RMS tepeye kadar akım dereceleri ile 120/240 VAC ve 20-90 VDC çalışmaya uygundur
- 24-bit yüksek çözünürlüklü geri besleme
- 3-5 kHz yüksek performans akım döngüsü bant genişliği
- Elektronik motor isim plakalı akıllı geri besleme cihazı, sürücü parametre kurulumu ve servo döngü ayarlama ihtiyacını ortadan kaldırarak çoğu uygulamada tak-çalıştır çalışmaya imkan tanır
- Standart özellikler arasında tork ve hız kontrol esası, elektronik sürücü mekanizması, 18 bite kadar analog referans girişi ve encoder eşdeğeri çıkış bulunmaktadır.
- İndeksleme ya da SynqNet™ tabanlı programlanabilir hareket kontrolünü destekleme seçenekleri
- UL 508C, CE, EN50178, EN61800-C ve Semi F47 Standartlarını karşılar
- Ayrı "Canlı Kal" güç girişi ile acil durdurma durumlarında hızlı toparlanma sağlanır.
Faydaları
- Geniş güç aralığı, tek bir sürücü ailesinin tüm makineye yerleştirilmesine imkân tanır.
- Kompakt ayak izi, daha küçük kabinlerin kullanımına veya kullanım noktasına yakın montaja imkan sağlar
- Uzun makine ömrü ve kaza hasarına karşı koruma için optik yalıtımlı girişler/çıkışlar, pozitif kilitlemeli konektörler ve tam hata koruması
- Artan makine verimliliği için tasarlanan yüksek performanslı sistem
- Kullanımı kolay grafik kullanıcı arabirimi mühendislik ve destek süresini kısaltır
- Daha düşük toplam maliyet
Spesifikasyonlar
Teknik Veriler
| Model | |||||
|---|---|---|---|---|---|
| Anma verileri | DIM | 20330 | 20630 | 20260 | 20360 |
| Nominal besleme gerilimi | V | 20 ... 90 VDC | 0 ... 264 VAC | ||
| Kontrol mantığı, besleme gerilimi | V | 10 ... 90 VDC | 85 ... 265 VAC | ||
| Nominal çıkış akımı (RMS değeri, ± % 3) | A | 3 | 6 | 1.5 | 3 |
| Tepe çıkış akımı (± 3 %) | A | 9 | 18 | 4.5 | 9 |
| Tepe süresi | s | 3 | 3 | 3 | 3 |
| Akım döngüsü bant genişliği maks. | kHz | 5 | 5 | 3 | 3 |
| Hız döngüsü bant genişliği maks. | Hz | 800 | |||
| Güncelleme hızı | MHz | 1.25 | |||
Boyutlar
| DC | DC & opsiyon | AC | |
|---|---|---|---|
| Yükseklik | 152.4 mm | 152.4 mm | 175 mm |
| Genişlik | 28.7 mm | 48.3 mm | 54.8 mm |
| Konektörler olmadan derinlik | 101 mm | 101 mm | 132 mm |
| Konektörlerle derinlik | ~130 mm | ~130 mm | ~180 mm |
