Siebdruckmaschinen in der Glasverarbeitung

Direktantriebe für besseren Siebdruck

Für Maschinenbauer wird bei der Antriebstechnik Co-Engineering immer wichtiger

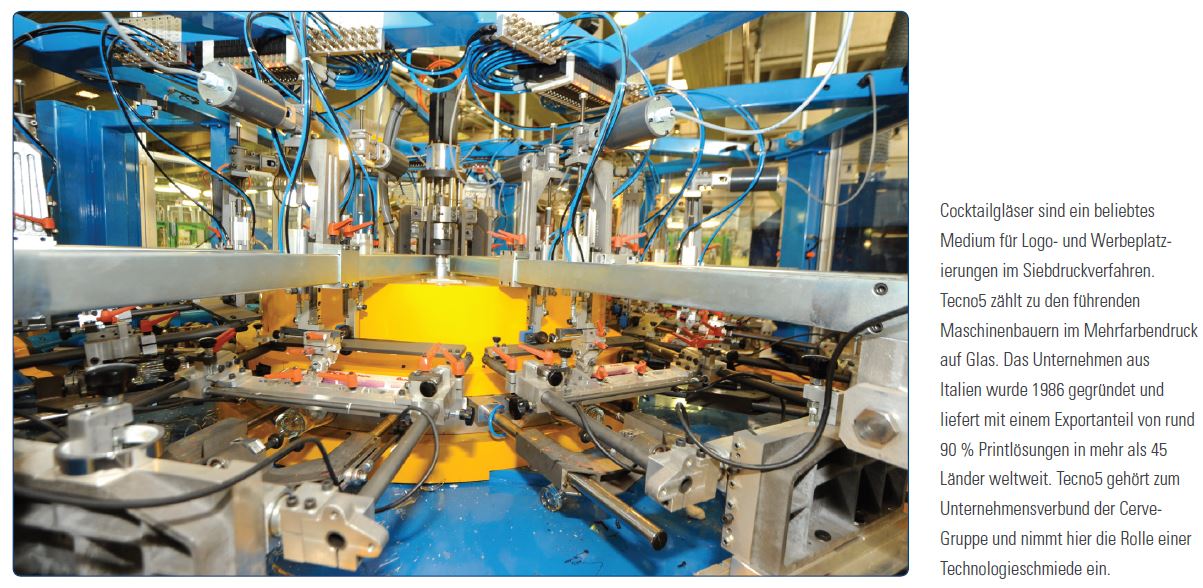

Originell, bunt, edel, markenbewusst: Bedrucktes Verpackungsglas fällt auf und stärkt so gegenüber dem Verbraucher die Wiedererkennung am Point of Sale. Vor allem Getränkehersteller haben die Möglichkeiten entdeckt, die der Siebdruck bei der Veredelung von Flaschen bietet. Ein weiteres Einsatzgebiet sind Trinkgläser, die durch Logoapplikationen zu begehrten Merchandising-Objekten und in den Bars zu Markenbotschaftern werden. Angesichts der immer höheren Gestaltungs- und Qualitätsansprüche an den Druck und den einher gehenden Forderungen nach höherer Produktivität, muss die Bewegungsführung der einzelnen Druckprozesse immer präziser, schneller und vor allem aufeinander abgestimmt sein. Im italienischen Parma verlässt sich Tecno5 bei der neuen RX 9011 Generation auf Servotechnik von Kollmorgen.

Elektronische miteinander synchronisierte Einzelachsen statt mechanischer Kopplungen: Für Tecno5 bringt der Einsatz koordinierter Mehrachssysteme eine Reihe von Vorteilen mit sich, die der Maschinenbauspezialist auch in der eigenen Kommunikation gegenüber seinen Kunden in den Vordergrund stellt. Ein Pluspunkt: Der Wegfall mechanischer Kopplungselemente, die in Verbindung mit einer schlankeren Elektromechanik zu „einer dramatischen Reduzierung von Ausfallzeiten bei Umrüstungen führen, weil weniger Bauteile zu verändern sind“, erläutert Michele Tirelli, Geschäftsführer von Tecno5.

Kollmorgen_Tecno5_MicheleTirelli_RuccoPaolo_GEWeiterer Vorteile sind im direkten Zusammenhang der insgesamt leisere Betrieb und die sinkende Eigenmasse der Maschinenkomponenten aufgrund fehlender Kraftübertragungselemente. „Unsere neue Siebdruckanlage läuft dank der Einzelachsen von Kollmorgen wesentlich schneller und druckt nicht zuletzt aufgrund geringerer Vibrationen präziser“, unterstreicht Entwicklungsleiter Rucco Paolo.

Kraft und Dynamik ohne Umwege

Die Auflösung eines mechanischen Antriebsverbundes in servomotorisch angetriebene Einzelachsen stellt aber nur ein Punkt auf der Optimierungsliste der Siebdruckmaschine dar. Kollmorgen hat zu einem frühen Zeitpunkt der Entwicklung auf Direktantriebstechnik gesetzt. Torquemotoren der Reihe Cartridge DDR liefern Kraft und Dynamik ohne Umweg. Das besondere elektromagnetische Design der Direktantriebe steigert die Drehmomentdichte um bis zu 50 Prozent im Vergleich zu konventionellen Servomotoren vergleichbarer Baugröße. Die Cartridge DDR Torquemotoren schiebt Tecno5 bei der Siebdruckmaschine direkt auf die Welle, die die Gläser und Flaschen in einer Rotationsbewegung unter den Sieben der Farbwerke entlang führt. „Die Einheiten liefern erstens eine so hohe Dynamik, dass wir schneller drucken können. Zweitens haben wir kein Getriebe mehr, das das System weder langsam machen kann noch für unerwünschtes Spiel sorgt. Drehmoment und Geschwindigkeit liegen direkt vor. Das führt damit – drittens - zu hoher Regelgenauigkeit und exzellenten Druckbilder“, fasst Michele Tirelli die Motivation von Tecno5 zusammen, künftig noch konsequenter auf Direktantriebe zu setzen.

Kollmorgen_Tecno5_Direktantriebstechnik_GE

Schneller montieren

Weiterer Nutzen der Baureihe resultiert aus der raffinierten Konstruktion: Durch den Verzicht auf Lager sind die nach UL zertifizierten Motoren zum Beispiel innerhalb einer halben Stunde betriebsbereit montiert. Die Cartridge DDR Motoren werden einfach auf die anzutreibende Welle geschoben, mit dem Maschinengehäuse verschraubt, über die integrierte Positionsschraube zentriert und dann mit einem definierten Drehmoment per innen liegender Pressverbundkupplung kraftschlüssig mit der Welle verbunden. „Diese einfache Art der Montage macht im späteren Betrieb auch den Service schneller und erhöht damit die Verfügbarkeit unserer Anlagen – was sie in Gänze wettbewerbsfähiger macht. Das war ein gutes Gefühl, in der Zusammenarbeit mit den Applikationsingenieuren von Kollmorgen“, zeigt sich Tirelli zufrieden. „Wir leben von der Entwicklung, von der regelmäßigen Entwicklung. Unsere beauftragten Systemintegratoren müssen dieser Ausrichtung folgen“, betont Rucco Paolo – auch vor dem Hintergrund immer kürzerer Time-to- Market-Zeiten vor allem im Verpackungsbereich. Die Schnelllebigkeit von Konsumprodukten und ihrer Optik erhöht den Druck auf den Maschinenbau. Von der ersten Idee bis in die Regale des Supermarktes: Die Zeitspannen werden immer enger. Aus diesem Grund sind OEMs wie Tecno5 verstärkt auf kreative und verlässliche Partner im Co-Engineering angewiesen.

Kollmorgen_Tecno5_Cartridgeddr_GE

Kurven einfach malen

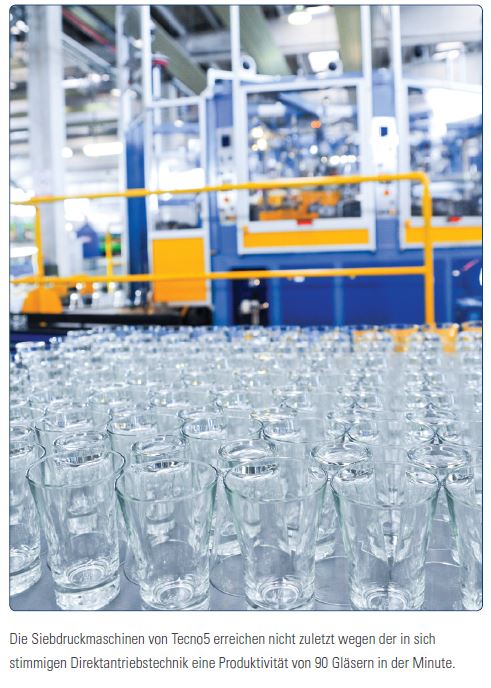

90 Gläser lassen sich mit der High-Speed-Maschine von Tecno5 mit bis zu acht Farben bedrucken. Für die Antriebsregelung der Linear- und Rotationsachsen kommen Kollmorgen Servoregler der Reihe AKD zum Einsatz. In Verbindung mit der Motion-Control-Plattform Kollmorgen Automation Suite (KAS) ließen sich die gewünschten Fahrprofile als elektronische Kurvenscheiben komfortabel erstellen. „Wir konnten die Kurven einfach in der Software malen und auf diese Weise ohne komplizierte Algorithmen programmieren. Die Kollmorgen Automation Suite funktionier quasi wie eine flexible Black Box, mit der wir alles machen können“, sagt Rucco Paolo. Tun zu können, was gerade notwendig ist, kann in der täglichen Entwicklungspraxis auch mal bedeuten, robuste Schaltschrankregler direkt in der Maschine zu platzieren. Die AKD Servoumrichter für die Torquemotoren der Gläseraufnahmen sind um die Zentralachse herum im Inneren der Maschine montiert – und drehen sich ohne zusätzliche konstruktive Schutzanpassungen zusammen mit den angeschlossenen Motoren ständig im Kreis. Möglich wird dieser durchaus als pfiffig zu bezeichnende Aufbau, weil die Reihe ein Höchstmaß an Dynamik, Regelgüte und Leistung innerhalb eines sehr kleinen Gerätevolumens liefert. Diese Kompaktheit erlaubt auf der einen Seite mitfahrende Lösungen und sorgt auf der anderen Seite dafür, dass die Antriebsregelung für die weiteren Siebdruckprozesse in Platz sparend dimensionierten Schaltschränken erfolgen kann.

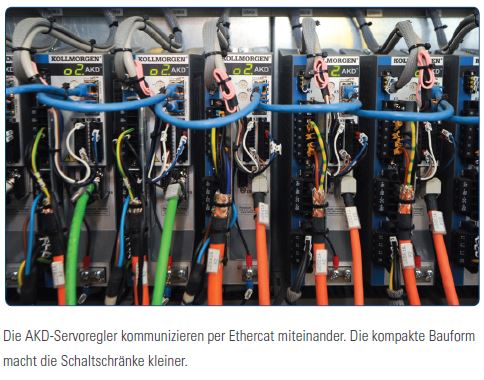

Die Siebdruckmaschine zählt insgesamt 27 interpolierte Servoachsen, die über Ethercat miteinander verbunden sind. Dank der Ethernet basierten Kommunikation lassen sich die AKD-Geräte schnell und einfach in jede Applikation integrieren und mit weiteren offenen Schnittstellen Plug and Play in Betrieb nehmen lassen. Tecno5 eröffnet sich damit zum Beispiel im Zusammenspiel mit der Kollmorgen Automation Suite der Weg, per Internet Anlagen zu optimieren, Monitoring von Produktionskennzahlen vorzunehmen oder den allgemeinen Service effektiver zu gestalten.

Kollmorgen_Tecno5_AKD_Ethercat_GEAusblick

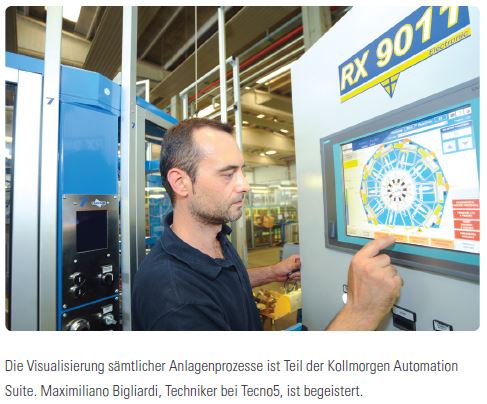

Mit der Kollmorgen Automation Suite als führendem Automatisierungssystem im Hintergrund, arbeitet Tecno5 gerade daran, in neue Siebdruckmaschinen eine elektronische Bildverarbeitung zu integrieren. Das Vision- System soll die Position der Gläser und Flaschen beim Einlaufen in die Maschine ermitteln und dann anhand optischer Merkmale servomotorisch in die gewünschte Lage bringen. Kollmorgen_Tecno5_MaximilianoBigliardi_GEDiese Aufgabe wird heute immer noch auf mechanisch gelöst. Die Werkzeuge rasten dabei quasi in Nuten ein, die bereits in den Glashütten auf der Unterseite des Behälterglases während des Gusses eingebracht werden. „Diese Nasen sind allerdings auf Rückmarsch“, merkt Michele Tirelli an.

Kollmorgen_Tecno5_LucaNielsen_GE
