Motores sem carcaça TBM™2G
Você está pronto? É hora de enfrentar seus desafios mais exigentes de design com um nível mais alto de desempenho, escalabilidade e flexibilidade de projeto. Os motores sem carcaça TBM2G (TBM2G) representam anos de pesquisa e desenvolvimento rigorosos, testes e feedback do cliente. Agora, você pode dar vida às ideias de máquinas e robôs com torque de alto desempenho no pacote eletromagnético mais compacto e leve possível.
Desempenho do motor de torque sem carcaça sob demanda

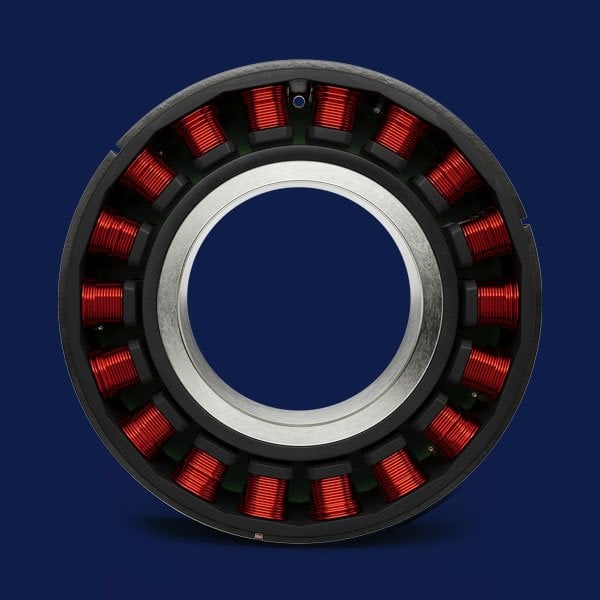

A Série TBM2G está pronta para funcionar com alto torque em um pacote eletromagnético extremamente compacto, integrando materiais avançados, enrolamentos e flexibilidade a uma ampla gama de aplicações.
Recorra a esses motores sem escova sem carcaça de alto torque para obter as principais vantagens, incluindo:
- Alta capacidade de carga
- Eficiência energética
- Movimentos mais rápidos
- Maior suavidade de movimento
Em praticamente todas as velocidades e requisitos de energia, você encontrará um desempenho de motor de torque sem carcaça mais eficiente, tudo com um aumento térmico significativamente menor.
Compacto, Preciso, Durável
Quando você precisa do formato mais compacto, do movimento mais preciso e da maior durabilidade a condições ambientais desafiadoras, incorporar um motor sem carcaça pode ser sua melhor escolha.
Saiba como esses motores oferecem a liberdade de projetar de acordo com os requisitos específicos de sua aplicação – elevando a capacidade de integração ao máximo, eliminando componentes de transmissão compatíveis e propensos a folgas e fornecendo proteção máxima contra higienização de alta pressão, submersão em águas profundas, radiação ionizante, alto vácuo e outros desafios ambientais. Saber mais.
Seu próximo projeto robótico começa aqui

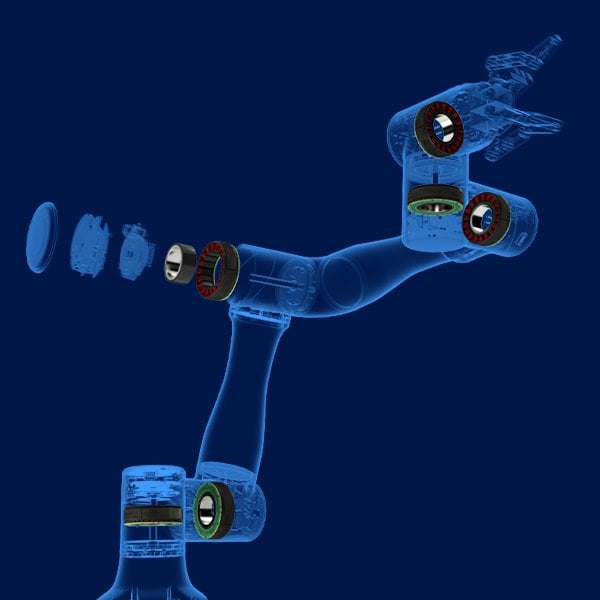

A Série TBM2G de motores sem carcaça é a mais recente adição à linha completa de motores robóticos da Kollmorgen. Projetado para uma ampla gama de aplicações exigentes em indústrias que vão do setor médico ao aeroespacial e de defesa, você encontrará motores avançados para atender às suas necessidades exclusivas.
Características
- Sete tamanhos de carcaça que atendem aos projetos de equipamentos integrados e robôs colaborativos (cobot) mais populares
- Projetado para operação em 48 VDC e abaixo
- Sensores Hall integrados opcionais que não aumentam o comprimento do motor
- Várias opções de sensor térmico padrão para combinar com as opções de drive mais populares no mercado de cobot
- Enrolamentos otimizados para requisitos de velocidade e torque em aplicações de robôs colaborativos de 3,5 kg e 15 kg
- Projetado para um bom desempenho sem exceder 85 °C, mas também capaz de sustentar o desempenho total em temperaturas de enrolamento de até 155 °C continuamente.
Especificações
| Carcaça | Diâmetro externo | Diâmetro interno | "A" Máx. | "B" REF +/- 0,35 | "C" +/- 0,08 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 | |||
| 050 | 50 | 24,75 | 19,84 | 24,34 | 37,94 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 060 | 60 | 30 | 17,71 | 22,21 | 35,81 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 068 | 68 | 34 | 18,34 | 22,84 | 36,44 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 076 | 76 | 38 | 18,59 | 23,09 | 36,69 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 085 | 85 | 42,5 | 19,34 | 23,84 | 37,44 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 094 | 94 | 47 | 19,69 | 24,19 | 37,79 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
| 115 | 115 | 57,5 | 26,29 | 30,79 | 44,39 | 8,2 | 12,7 | 26,3 | 14,76 | 19,26 | 32,86 |
*Millimeters
| TBM2G-050xx | TBM2G-060xx | TBM2G-068xx | TBM2G-076xx | TBM2G-085xx | TBM2G-094xx | TBM2G-115xx | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Parâmetros | Unidades | 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 | 08 | 13 | 26 |
| Torque contínuo de travamento | Nm | 0.27 | 0.38 | 0.64 | 0.45 | 0.60 | 0.96 | 0.63 | 0.86 | 1.54 | 0.89 | 1.23 | 2.06 | 1.21 | 1.65 | 2.69 | 1.58 | 2.05 | 3.67 | 1.9 | 3.04 | 6.03 |
| Velocidade nominal | rpm | 8000 | 8000 | 6600 | 8000 | 8000 | 4400 | 8000 | 6900 | 3400 | 8000 | 5600 | 2800 | 7500 | 5300 | 2600 | 8000 | 5900 | 2700 | 5800 | 4900 | 3100 |
| Constante do motor | Nm/√W | 0.061 | 0.082 | 0.128 | 0.087 | 0.114 | 0.176 | 0.119 | 0.157 | 0.251 | 0.156 | 0.201 | 0.324 | 0.203 | 0.271 | 0.419 | 0.263 | 0.331 | 0.528 | 0.310 | 0.464 | 0.802 |
| Potência nominal | kW | 0.205 | 0.271 | 0.363 | 0.329 | 0.415 | 0.380 | 0.468 | 0.561 | 0.521 | 0.586 | 0.601 | 0.544 | 0.717 | 0.734 | 0.650 | 0.860 | 0.874 | 0.897 | 0.711 | 0.969 | 1.430 |
