LED Anzeige für S700, S300, S600, S400

Gültig für S300, S400, S600, S700

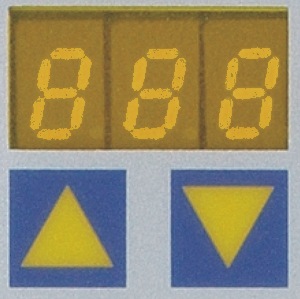

Auf den Servoverstärkern ist ein 3-stelliges 7-Segment Display angebracht. Dort werden Betriebszustände, Warnungen und Fehlermeldungen angezeigt. Über die beiden Bedientasten können zusätzliche Informationen abgerufen werden.

Betriebszustand

  keine 24V Versorgung vorhanden

  Zugriffsproblem Speicherkarte (MMC / SD), nur S700

Zugriffsproblem Speicherkarte, falsches Dateisystem (FAT32, MMC / SD), nur S700

AS/STO-Enable-Eingang ist nicht beschaltet oder 0V, Endstufe gesperrt

Dual Use Firmware. Es wurde versucht, eine AL-3A225 Export klassifizierte Firmware in einen "nicht Dual-Use" Verstärker zu laden. Benutzen Sie ein mit "_ND0" gekennzeichnete Firmware.

Non Dual Use Firmware (gekennzeichnet mit "_ND0")  wird benutzt.

Eine AL-3A225 Export klassifizierte Dual Use Firmware (gekennzeichnet mit "_ND1")  wird benutzt.

 Daten werden aus EnDAT Geber gelesen

### = Nach dem Einschalten wird die Version der Firmware 1 Sekunde lang angezeigt

03. = Servoverstärker mit 3A Nennstrom, blinkender Punkt meldet aktive CPU

P = Leistungsversorgung eingeschaltet, blinkender Punkt meldet aktive CPU

E = Hardware Enable (Standard Betriebszustand), blinkender Punkt meldet aktive CPU

F## = Fehler (hier Nummer 14, siehe Warnungen und Fehlermeldungen), blinkender Punkt meldet aktive CPU

n## = Warnung (hier Nummer 1, siehe Warnungen und Fehlermeldungen), blinkender Punkt meldet aktive CPU

o## = Safetykarte Fehlernummer (nur S700 bei F31, hier Fehlernummer 2, siehe Datei Error Codes, blinkender Punkt meldet aktive CPU

i## = Safetykarte Fehlersubindex (nur S700 bei F31, hier Fehlersubindex 1, siehe Datei Error Codes, blinkender Punkt meldet aktive CPU

Statusmeldungen

 Reseteingang beim Booten = Highsignal (24V)

Programmiermodus: Bereit

Programmiermodus: Software wird geladen

Verstärker aktualisiert die Startkonfiguration

FPGA Programm nicht geladen oder Firmware nicht für die HW-Version geeignet
