blog | Redução da capacidade do motor devido a altas temperaturas ambientais |
|
Leitura de 2 minutos

Pergunta:

Como faço para calcular o torque contínuo de um motor quando ele está operando em um ambiente acima de sua temperatura nominal? Visto que o torque contínuo do motor (Tc) é classificado em um ambiente de 40 °C, como posso estimar o torque contínuo do motor durante meu pior caso de temperatura ambiente de 55 °C?

Resposta:

Folha de especificações do motorPrimeiro, você precisará saber a temperatura máxima do enrolamento do motor com base nos dados de valores publicados (por exemplo, 40 °C ambiente).

Se não for fornecido diretamente nos dados do catálogo do motor, pode ser determinado adicionando 40 °C à temperatura delta (Δ) publicada do enrolamento (assumindo que seja fornecido; caso contrário, você precisará entrar em contato com o fabricante do motor. Supondo que seja 100 °C, a temperatura máxima do enrolamento será = 140 °C).

Equação de perdas por temperatura

onde ΔTemp Nominal = Temp (máxima do enrolamento) - Temp (nominal do ambiente)



Portanto, o novo torque contínuo Tc (novo) seria:
Equação de exemplo para perdas por temperatura

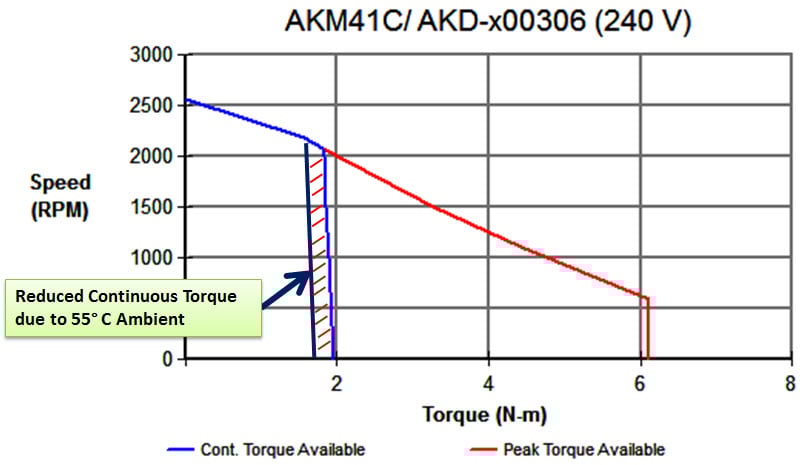

Curva de desempenhoO torque necessário, Tr (novo) em uma RPM específica, também pode ser estimado encontrando graficamente a capacidade contínua máxima com a temperatura ambiente especificada na RPM desejada, a partir da curva de desempenho do motor (PC), se não estiver disponível na folha de dados do motor .

Isso é feito com mais frequência determinando graficamente Tr(40°C) na RPM desejada do PC do motor e usando-o no lugar de Tc(40°C), na fórmula acima.
