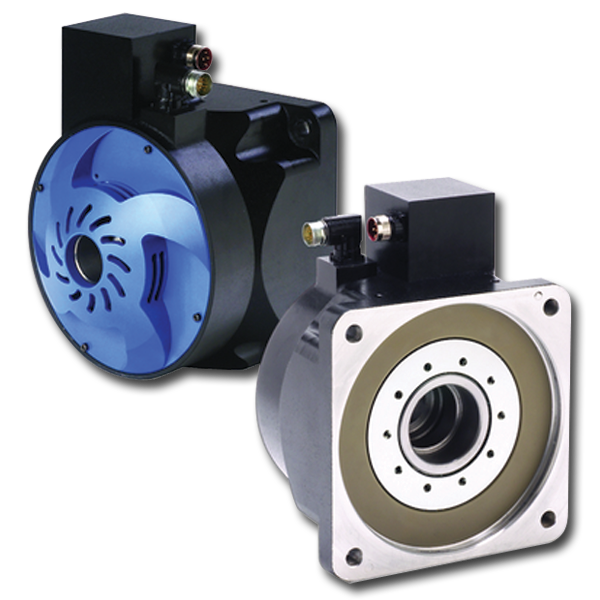

Servo Motores Cartridge DDR®
Nossos exclusivos servo motores Cartridge DDR® combinam as vantagens em desempenho de um motor sem estrutura com a facilidade de instalação de um motor com estrutura completa. Eles possuem um dispositivo de realimentação integrado de alta resolução alinhado de fábrica, e um projeto sem rolamentos exclusivo que se conecta diretamente à carga, usando os próprios rolamentos da máquina para dar suporte ao rotor. A maioria dos modelos podem ser instalados em menos de cinco minutos.

Recursos
Recursos
- 5 tamanhos de estrutura, vários comprimentos
- Enrolamentos de 230/400/480 VCA disponíveis (alto e baixo)
- 4,5 a 510 N-m (3,3 a 376 lb-pés) de torque contínuo acomoda uma grande variedade de requisitos de aplicação de alta energia
- A velocidade de até 2.500 RPM cumpre com a maioria dos requisitos de aplicação de alto torque e média velocidade
- Taxas de energia de 775 a 11.700 watts cumprem com as demandas de alta energia da maioria das aplicações
- O realimentação do encoder senoidal integral fornece resolução de mais de 134 milhões de contagens por giro
- Termistor integrado oferece proteção contra altas temperaturas
- Listado na UL e em conformidade com a CE para aceitação global
Benefícios
- Oferece as vantagens em economia de espaço e desempenho de um motor sem estrutura DDR com a facilidade de instalação de um motor com estrutura completa
- Acoplamento por compressão integrado e hardware comum: elimina peças e trabalho para que a montagem da máquina seja mais rápida e econômica
- Instalação em 5 minutos
- Até 50% mais densidade de torque do que os servo motores convencionais de tamanho comparável
- A conexão direta à carga elimina recuo, conformidade e manutenção de caixas de engrenagem, cintos ou polias
- Baixo desgaste para rotação suave de baixa velocidade
- Grande precisão para fornecer desempenho e responsividade de movimento
- Amplificadores pré-configurados e dispositivos de realimentação simplificam a instalação e inicialização do sistema
Especificações
C04x, C05x, C06x | C09x, C13x | |
---|---|---|
Tecnologia de acoplamento | Cubo dividido com um único parafuso, acesso ao motor frontal | Compressão com vários parafusos, acesso a partir da parte traseira do motor |
Requisitos de montagem do eixo TIR | 0,005" (0,13 mm) | 0015" (0,038 mm |
Perpendicularidade da frente de montagem da máquina | 004" (0,10 mm) | 002" (0,051 mm) |
Concentricidade do piloto da máquina em relação ao eixo | 0,004" (0,10 mm | 0,002" (0,051 mm |
Hardware comum | Parafuso de alinhamento e parafuso de remate | 4 parafusos de fixação e 4 parafusos comuns |
Procedimento de montagem | Procedimento # M-RT-S19-0 | Procedimento # M-RT-019-07 |
