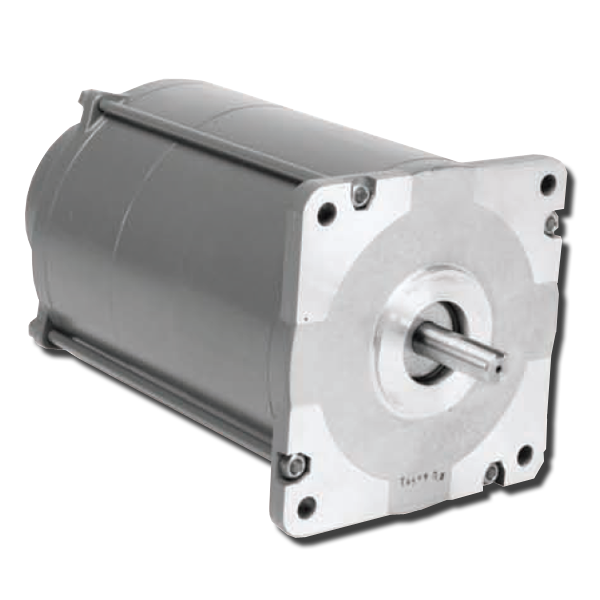

Motores Síncronos para Operações Perigosas

Estes motores síncronos estão disponíveis nas versões listadas pela UL, adequadas para uso em locais perigosos da Classe I, Divisão 1, Grupo D. Eles fornecem um torque de até 1.500 oz-pol. (1059 N-cm) e estão disponíveis nos tamanhos de estrutura NEMA 42 e 66 (110 mm e 170 mm).

Fale Conosco

Disponibilidade limitada fora da América do Norte

Recursos

Torque do motor de até 1.500 oz-pol. (1059 N-cm)
72 rpm a 60 Hz, 60 rpm a 50 Hz
Versões CA 120 e 240 volts
As versões listadas na UL atendem aos requisitos da Classe I, Divisão 1, Grupo D
As versões listadas na UL possuem uma conexão de conduto

Especificações

120 Volts, 60 Hz, Fase única, 72 rpm

							Mudança de Fase
* Número do tipo	Torque (mín.)		# Inércia da carga		amps	Diagrama de Cabos	Resistor			Capacitor (330VCA)
UL	oz-pol.	N-cm	lb-pol.²	kg-cm	amps	Diagrama de Cabos	Número do kit	ohms	watts	Número do kit	µF
X250	250	177	3	8.8	0.6	RC	201052-013	150	50	201053-010	6.5
X700	700	494	10	30	1.1	RC	201052-027	150	100	201053-032	12.5
X1100	1,100	777	9	26	3	RC	201052-025	100	160	201053-026	17.5
X1500	1,500	1,059	12	35	3	RC	201052-020	55	375	201053-014	30

240 Volts, 60 Hz, Fase única, 72 rpm

							Mudança de Fase
* Número do tipo	Torque (mín.)		# Inércia da carga		amps	Diagrama de Cabos	Resistor			Capacitor (660VAC)
UL	oz-pol.	N-cm	lb-pol.²	kg-cm	amps	Diagrama de Cabos	Número do kit	ohms	watts	Número do kit	µF
X252	250	177	3	8.8	0.4	RC	201052-015	500	50	201053-012	1.75
X1102	1,100	777	9	26	1.5	RC	201052-026	400	160	201053-028	4
X1502	1,500	1,059	12	35	1.5	RC	201052-018	250	200	201053-016	8

240 Volts, 60 Hz, Fase única, 60 rpm

							Mudança de Fase
* Número do tipo	Torque (mín.)		# Inércia da carga		amps	Diagrama de Cabos	Resistor			Capacitor (660VAC)
UL	oz-pol.	N-cm	lb-pol.²	kg-cm	amps	Diagrama de Cabos	Número do kit	ohms	watts	Número do kit	µF
X252	250	177	3	8.8	0.4	RC	201052-015	500	50	201053-012	1.75
X1102	1,100	777	9	26	1.5	RC	201052-026	400	160	201053-029	6
X1502	1,500	1,059	12	35	1.5	RC	201052-018	250	200	201053-019	9

# Esta é a maior inércia de carga rígida anexada ao motor para ser iniciado de forma confiável. Se a carga é anexada ao motor com um acoplamento que tem uma flexão de 5º, o motor pode iniciar cargas até sete vezes maior do que as listadas.
