Resistores de regeneração
A regeneração ou "desvio", dissipa a energia dos barramentos CC durante a desaceleração da carga do motor. Caso não se dissipe, esta energia é realimentada para o drive e pode causar uma falha por sobretensão. Um resistor de sobretensão, ou resistor de regeneração é um dispositivo externo que dissipa o excesso de energia e permite que o drive funcione normalmente sem falhar. O dimensionamento correto do resistor é crucial.
Especificações
Depois de calcular o tamanho adequado do resistor usando nosso software de seleção e dimensionamento para aplicação MOTIONEERING® compare os resultados com as capacidades do drive e selecione um resistor de regeneração externo compatível com as capacidades do gráfico abaixo. Os resistores exibidos abaixo estão incluídos na configuração do WorkBench. Se você não encontrar uma compatibilidade para sua aplicação, entre em contato com a equipe de atendimento ao cliente Kollmorgen para receber ajuda.
| Número de peça AM | Número de Peça UE | Tipo do Resistor | AKD-x-00306 | AKD-x-00606 | AKD-x-01206 | AKD-x-02406 | AKD-x-00307 | AKD-x-00607 | AKD-x-01207 | AKD-x-02407 |
|---|---|---|---|---|---|---|---|---|---|---|

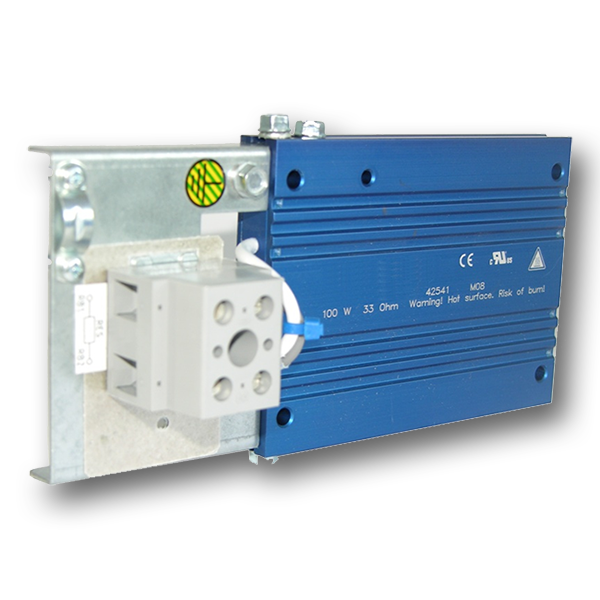

| BAFP-100-33 | DE-201437 | Resistor externo, 100 W, 33 ohms | x | x | x | |||||
| BAFP-200-33 | DE-201438 | Resistor externo, 200 W, 33 ohms | x | x | x | |||||
| BAR-250-33 | DE-106254 | Resistor externo, 250 W, 33 ohms | x | x | x | x | x | x | ||
| BAR-500-33 | DE-106255 | Resistor externo, 500 W, 33 ohms | x | x | x | x | x | x | ||
| BAR-1500-33 | DE-106258 | Resistor externo, 1500 W, 33 ohms | x | x | x | x | x | x | ||
| BAS-3000-33 | DE-201407 | Resistor externo, 3000 W, 33 ohms | x | x | x | x | x | x | ||
| BAR-600-23 | DE-200613 | Resistor externo, 600 W, 23 ohms | x | |||||||
| BAR-1000-23 | DE-200614 | Resistor externo, 1000 W, 23 ohms | x | |||||||
| BAS-2000-23 | DE-200615 | Resistor externo, 2000 W, 23 ohms | x | |||||||
| BAS-3000-23 | DE-200616 | Resistor externo, 3000 W, 23 ohms | x | |||||||
| BAS-4000-23 | DE-200617 | Resistor externo, 4000 W, 23 ohms | x | |||||||
| BAR-500-15 | DE-201439 | Resistor externo, 500 W, 15 ohms | x | |||||||
| BAR-1000-15 | DE-201440 | Resistor externo, 1000 W, 15 ohms | x | |||||||
| BAS-2000-15 | DE-103871 | Resistor externo, 2000 W, 15 ohms | x | |||||||
| BAS-3000-15 | DE-103872 | Resistor externo, 3000 W, 15 ohms | x | |||||||
| BAS-6000-15 | DE-103873 | Resistor externo, 6000 W, 15 ohms | x |
Para mais informações sobre a configuração dos valores de parâmetro do resistor de regeneração, consulte o manual do usuário do seu drive.
Mídia & Downloads
| Title | Idioma do arquivo | Data | Compartilhar URL |
|---|---|---|---|
| AKD2G, AKD and S700 Accessories Guide North America EN | English | |
Compartilhar URL /sites/default/files/public_downloads/AKD2G%20AKD%20S700%20Accessories%20Guide%20North%20America%20EN%20REV%20K.pdf |
Esses modelos 3D têm como objetivo orientar suas atividades de projeto e podem ser usados como informações de referência. Certifique-se de consultar um especialista da Kollmorgen para garantir que você tenha as informações atualizadas e precisas para aspectos críticos do trabalho de design
| Title | Idioma do arquivo | Data | Compartilhar URL |
|---|---|---|---|
| BAFP-100 3D Drawing | English | |
Compartilhar URL /sites/default/files/public_downloads/BAFP100.zip |
| BAFP-200 3D Drawing | English | |
Compartilhar URL /sites/default/files/public_downloads/BAFP200.zip |
| BAR-1000 3D Drawing | English | |
Compartilhar URL /sites/default/files/public_downloads/BAR1000.zip |
| BAR-1500 3D Drawing | English | |
Compartilhar URL /sites/default/files/public_downloads/BAR1500.zip |
| BAR-250 3D Drawing | English | |
Compartilhar URL /sites/default/files/public_downloads/BAR250.zip |
| BAR-500 3D Drawing | English | |
Compartilhar URL /sites/default/files/public_downloads/BAR500.zip |
| BAS-2000 3D Drawing | English | |
Compartilhar URL /sites/default/files/public_downloads/BAS2000.zip |
| BAS-3000 3D Drawing | English | |
Compartilhar URL /sites/default/files/public_downloads/BAS3000.zip |
| BAS-6000 3D Drawing | English | |
Compartilhar URL /sites/default/files/public_downloads/BAS6000.zip |
| Title | Idioma do arquivo | Data | Compartilhar URL |
|---|---|---|---|
| Blue Guide | English, German | |
Compartilhar URL https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=OJ%3AC%3A2022%3A247%3ATOC |
| Brake Resistor BAR, BAS, BAFP EU Declaration of Conformity | English | |
Compartilhar URL /sites/default/files/public_downloads/ce_bar_e_0.pdf |
