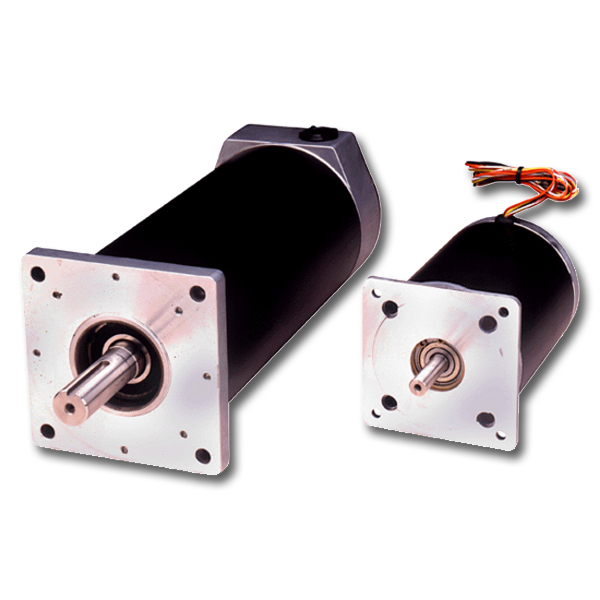

Motores de passo híbridos das Séries E e H
Esses motores de passo de alta eficiência e baixa perda têm uma carcaça redonda convencional, com tamanhos de carcaça NEMA 23, 34 e 42 (60, 90 e 110 mm). Oferecemos uma grande variedade de enrolamentos, conectores e opcionais padrão para aplicações de uso geral com torques de retenção de até 27,95 N·m (3.958 oz-pol). A Série E conta com a tecnologia SIGMAX™ para oferecer torque mais alto e maiores taxas de aceleração.
Características
- Design convencional de carcaça redonda disponível nos tamanhos NEMA 23, NEMA 34 e NEMA 41
- Torques de retenção de até 27,95 N·m (3.958 oz-pol)
- Altamente personalizável para se adequar a praticamente qualquer aplicação
- Os motores das Séries E e H fornecem a alta velocidade necessária para aplicações de deslocamento rápido
- Os motores de uso geral da Série E contam com a tecnologia SIGMAX™ para proporcionar torque mais alto e maiores taxas de aceleração
- Você pode escolher entre conexões por caixa de terminais (via conduíte), conectores MS ou conexões por fios livres, em invólucros padrão ou à prova d'água (fios livres não estão disponíveis em carcaças NEMA 23)
- Os modelos NEMA 34 e 42 são reconhecidos pela UL e contam com isolamento Classe B
- Os modelos NEMA 34 e 42 têm classificação IP65 com construção “C” (conector MS), “L” (placa de terminais) ou “M” (placa de terminais), com vedação do eixo
Specifications
| Modelo do motor | Torque de retenção máximo (2 fases ligadas) (N·m) +/-10% | Inércia do rotor (kg-m2 x 10-3) | Peso (Kg) | Tamanho NEMA da carcaça |
|---|---|---|---|---|
| H31 | 1,12 | 0,0586 | 1,45 | 34 |
| E31 | 1,57 | 0,0586 | 1,45 | 34 |
| H32 | 2,32 | 0,120 | 2,40 | 34 |
| E32 | 3,29 | 0,120 | 2,40 | 34 |
| H33 | 3,49 | 0,177 | 3,45 | 34 |
| E33 | 4,87 | 0,177 | 3,45 | 34 |
| H34 | 4,41 | 0,247 | 4,40 | 34 |
| E34 | 6,21 | 0,247 | 4,40 | 34 |
| H41 | 4,19 | 0,565 | 4,94 | 42 |
| E41 | 6,88 | 0,565 | 4,94 | 42 |
| H42 | 8,26 | 1,13 | 8,26 | 42 |
| E42 | 13,4 | 1,13 | 8,26 | 42 |
| H43 | 13,1 | 1,69 | 11,70 | 42 |
| E43 | 19,5 | 1,69 | 11,70 | 42 |
Mídia & Downloads
| Título | Idioma | Data | Compartilhar URL |
|---|---|---|---|
| Kollmorgen Full-line Catalog | inglês | Compartilhar URLVisualizar | |
| E/H Series Stepper Motor Catalog | inglês | Compartilhar URLVisualizar | |
| Kollmorgen Stepper Motor Catalog | inglês | Compartilhar URLVisualizar |
Estes arquivos cobrem a linha de produtos padrão. Para declarações ambientais de produtos personalizados, ou seja, números de peças contendo “S” ou “X”, visite nossa busca de Conformidade Ambiental.
| Title | Idioma do arquivo | Data | Compartilhar URL |
|---|---|---|---|
| CE Technical Notice - Servo and Stepper Motors Efficiency | English | |
Compartilhar URL /sites/default/files/2026-01/CE%20Technical%20Notice%20on%20Efficiency%20for%20Servo%20and%20Stepper%20Motors%2008Jan25.pdf |
| CEL China Efficiency Labelling for Servo and Stepper Motors | English | |
Compartilhar URL /sites/default/files/2026-01/CEL%20Technical%20Notice%20on%20Efficiency%20for%20Servo%20and%20Stepper%20Motors%2008JAN25.pdf |
| E & H Series Stepper Motor EU Declaration of Conformity | English | |
Compartilhar URL /sites/default/files/2023-12/E%20and%20H%20Stepper%20Motors%20CE%20Declaration.pdf |
Esses modelos 3D têm como objetivo orientar suas atividades de projeto e podem ser usados como informações de referência. Certifique-se de consultar um especialista da Kollmorgen para garantir que você tenha as informações atualizadas e precisas para aspectos críticos do trabalho de design
