AKMH Edelstahl Servomotor

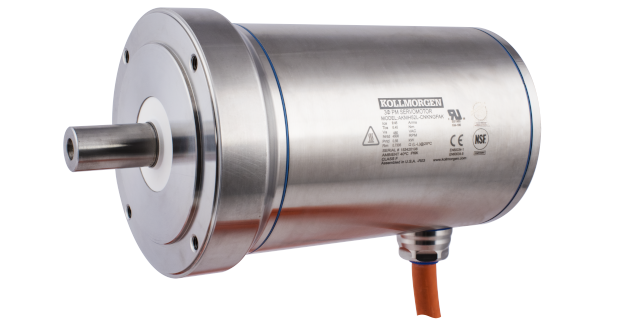

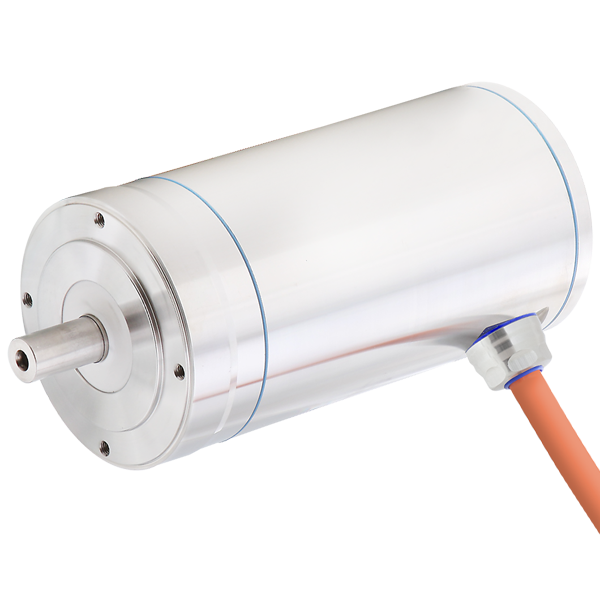

Mit den neuen AKMH Edelstahlmotoren erweitert Kollmorgen sein skaliertes Lösungsportfolio. Die Edelstahlmotoren in den Baugrößen zwei bis sechs sind in Schutzart bis IP69K auf maximale Hygiene ausgelegt. Damit kommen die kompakten Einheiten vor allem in Maschinenbereichen mit aseptischen Prozessen zum Einsatz. Kollmorgen ist es bei der neuen Reihe gelungen, die bei Edelstahlmotoren konstruktiv bedingten Einschränkungen in der Drehmomentdichte auf unter 20 Prozent im Vergleich zu Standardservomotoren zu bringen.

5 Solutions for Hygienic Environment

Kompatible Produkte
AKD® Servoverstärker

Advanced Kollmorgen Drives® (AKD) - Entwickelt mit einem Höchstmaß an Vielseitigkeit, Kommunikationsfähigkeit...

AKD® PDMM Servoverstärker

Stellen Sie Maschinen einfacher und schneller mit der im Servoverstärker integrierten vollwertigen...

AKD-N Dezentraler Servoverstärker

Mit dem dezentralen Servoregler AKD-N machen wir die Schaltschränke kleiner und sorgen gleichzeitig...

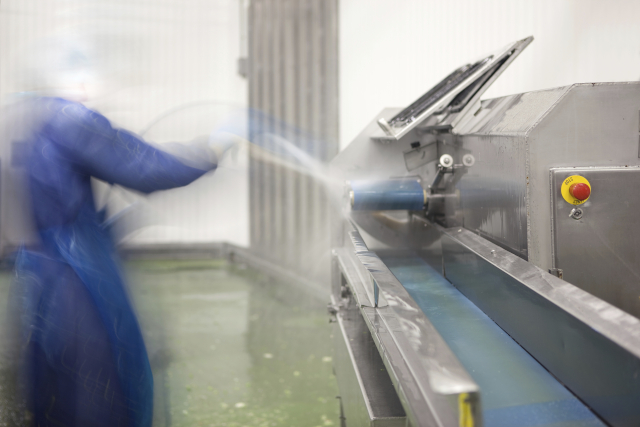

Höhere Produktivität durch kürzere Reinigungszeiten

  • Ideal für Maschinen mit offenem Design
  • Keine aufwändigen Schutzvorrichtungen, keine schwer erreichbaren Schmutzecken
  • Schnelle und einfache, dennoch sichere Reinigung

Gemäß Hygienestandards EHEDG und 3A entwickelt

  • Schmiermittel, Dichtungen entsprechen den FDA-Standards.
  • Edelstahl-Rundgehäuse mit Rauheit <0,8 μm sowie die Ausführung aller Kanten mit Radien R1,5 verhindern Schmutzablagerungen

Hohe Betriebssicherheit

  • Ausführung in Schutzklasse IP69K: Sicher bei Hochdruckreinigung mit Wasserdrücken bis 100 bar.
  • Keine störanfälligen Steckverbindungen durch fest montiertes Kabel
  • Einkabeltechnik mit digitaler Rückführung (digitaler Resolver SFD oder Hiperface DSL)

Überragende Effizienz durch neuartiges Motordesign

  • Drehmoment-Derating unter 20%
  • Hohe Drehzahlen bis 8000 min-1 bieten mehr Flexibilität bei Getriebeanbau und höhere Produktivität durch höhere Ausgangsdrehzahl bei gleichem Drehmoment
  • AKMH2 ist der kompakteste Edelstahlmotor auf dem Markt

19 Baugrößen zur optimalen Auslegung des Antriebs

  • 5 Größen mit jeweils 4 Rotorlängen und Wicklungsoptionen zu optimalen Anpassung an den Servoverstärker
  • Zwei Gehäusebauformen für Front- oder Flanschmontage

Optionen

  • Rückführung digitaler Resolver SFD oder Hiperface DSL
  • Option Bremse
  • Option Belüftungsventil
  • Kabellänge 1 m bis 15 m
  Rated Power
(kW) Range
Continuous
Torque Range
(Nm)
Peak Torque
Range
Max Speed Motor
Diameter
(mm)
AKMH2 0.18 - 0.52 .4 - 1.4 1.6 - 5.5 8000 72.5
AKMH3 0.35 - 0.72 1.1 - 2.5 4 - 10.5 8000 85
AKMH4 0.6 - 1.0 1.7 - 5 6 - 20 6000 114
AKMH5 0.77 - 2.2 4 - 12 13 - 45 6000 132
AKMH6 2.1 - 5.5 10.4 - 21 35 - 79 6000 186

Summary of 19 available AKMH sizes.
