OPMODE Umschaltung mit INxMODE30

Gültig für S300, S700

Betriebsart Umschaltung über einen digitalen Eingang. Verwendet wird Mode 30 für den verwendeten Eingang.

In Kommandobuffern können Befehlsfolgen hinterlegt werden. Es können alle Kommandos aus der ASCII Befehlsreferenz verwendet werden. Mit der Eingangsfunktion 30 (z.B. Für Digital-In2: IN2MODE) können die Befehlsfolgen über einen digitalen Eingang gestartet werden.

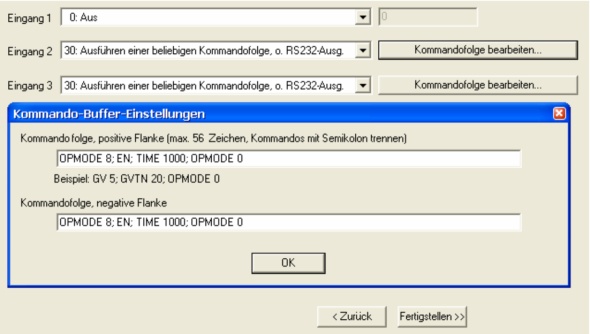

Belegen Sie zunächst einen Digitalen Eingang mit der Funktion 30 (Ausführen einer beliebigen Kommandofolge) auf DriveGUI Bildschirmseite I/O-Digital. Klicken Sie dort auf die Schaltfläche "Kommandofolge bearbeiten..." und geben Sie im Eingabefenster  die Befehlsfolgen für steigende bzw fallende Flanke des Eingangssignals ein. Wichtiger Hilfsparameter ist "TIME" in ms.

Zum Löschen der Befehlsfolge geben Sie ECHO in die Kommandozeile ein (Defaulteinstellung).

Beispiel:

Bei steigender und fallender Flanke - bei jedem Schaltvorgang:
