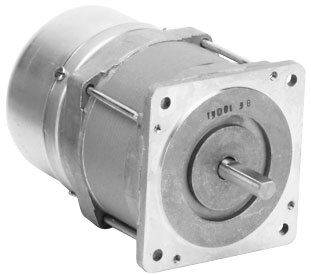

KS & SS AC Synchronmotoren
Unsere hochpoligen Motoren rotieren mit niedrigeren Drehzahlen (72 oder 60 U/min). Für den Betrieb über eine einphasige Wechselstromquelle ist lediglich ein Widerstands-Kondensator (RC)-Netzwerk erforderlich. Diese Motoren bieten das höchste Drehmoment in einem Wechselstrom-Synchronmotor für Lasten, die mit 72 U/min oder langsamer arbeiten. Sie sind in drei Baugrößen erhältlich.
Merkmale
Merkmale
- Neueste Konstruktion mit hohem Drehmoment
- Motordrehmoment bis zu 1.059 Ncm
- 72 U/min bei 60 Hz, 60 U/min bei 50 Hz
- Wechselstromversionen mit 120 und 240 Volt
- RRC-Netzwerk für reibungslosen Betrieb
- Anschlüsse mit Kabel oder Klemmenkasten
- Getriebe für Motoren KS09, NEMA 34 verfügbar
- Serien KS06, KS09, KS11 – hohes Drehmoment – NEMA 23, 34, 42
- Serien SS240, SS450 – NEMA-Baugröße 34
Spezifikationen
Spezifikationen
120 Volt, 60 Hz, einphasig, 72 U/min
| Phasenverschiebungskomponenten | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| * Typennummer | Drehmom. (min.) | # Lastträgheitsmoment | Ampere | Schaltbild |
Widerstand | Kondensator (240 VAC) | |||||
| oz-in | Ncm | lb-in2 | kg-cm2 | Satznummer | Ohm | Watt | Satznummer | µf | |||
| ^KS061T1Y | 70 | 49 | 0,7 | 2,0 | 0,25 | R/R/C | 201052-034 | 600 | 12 | 201053-068 | l.5 |
| KS061T1Y | 80 | 56 | 0,5 | 1,5 | 0,25 | R/C | 201052-033 | 1000 | 12 | 201053-038 | 2 |
| KS062T1Y | 140 | 99 | 2,0 | 5,9 | 0,35 | R/C | 201052-035 | 600 | 25 | 201053-044 | 3 |
| KS063T1Y | 185 | 131 | 4,0 | 12 | 0,40 | R/C | 201052-049 | 400 | 50 | 201053-076 | 5 |
| KS091T1Y | 240 | 169 | 4 | 12 | 0,50 | R/C | 201052-037 | 300 | 50 | 201053-076 | 5 |
| KS092T1Y | 450 | 318 | 8 | 23 | 0,60 | R/C | 201052-041 | 250 | 50 | 201053-069 | 6 |
| KS093T1Y | 700 | 494 | 13 | 39 | 1,00 | R/C | 201052-027 | 150 | 100 | 201053-074 | 11 |
| KS111T1W | 700 | 494 | 7 | 20 | 1,20 | R/C | 201052-045 | 100 | 100 | 201053-032 | 12,5 |
| KS112T1W | 1.100 | 777 | 13 | 38 | 1,70 | R/C | 201052-101 | 75 | 100 | 201053-081 | 20 |
| KS113T1W | 1.500 | 1.059 | 15 | 44 | 2,10 | R/C | 201052-104 | 50 | 200 | 201053-081 | 20 |
^ Verwenden Sie diese R/R/C-Phasenverschiebung, wenn ein sehr ruhiger Betrieb gewünscht ist.
Erste Schritte
Erste Schritte
Der Support von Kollmorgen unterstützt Sie dabei, für Ihre Zwecke optimal abgestimmte Maschinen zu entwickeln, zu bauen und ebenso zuverlässig wie produktiv am Laufen zu halten – jederzeit und weltweit. Unsere Co-Engineering-Experten erarbeiten gemeinsam mit Ihnen die perfekte Lösung für Ihren Antriebsbedarf.
Sprechen Sie mit einem ExpertenMedia & Downloads
| Titel | Sprache | Datum | Größe | |
|---|---|---|---|---|
 Kollmorgen EU Declaration of Conformity Goldline KS |
English | 23 Mai 2017 | 117.34 KB | |
|
Kollmorgen EU Declaration of Conformity Goldline SS |
English | 19 Apr 2016 | 198.74 KB |
| Titel | Sprache | Datum | Größe | |
|---|---|---|---|---|
| KAS06, KS09, KS11 Series Synchronous Motors 2003 | English | 16 Dez 2011 | 4.28 MB | |
| Kollmorgen Automation and Motion Control | English | 14 Jun 2021 | 15.53 MB | |
| Stepper and Synchronous Motors Catalog EN Rev C | English | 19 Feb 2014 | 7.96 MB |
| Titel | Sprache | Datum | Größe | |
|---|---|---|---|---|
|
Superior Stepper Connection Diagrams EN.pdf |
English | 29 Sep 2011 | 142.25 KB | |
|
Superior Synchronous Connection Diagrams en US.pdf |
English | 29 Sep 2011 | 2.05 MB |
| Article | |
|---|---|
| Normen und Richtlinien | [toc] Allgemeines Struktur des Normenwesens am Beispiel der EN ISO 12100 Europäische Richtlinien New Legislative Framework Blue Guide: Leitfaden für die Umsetzung der... |
| SSM Certification | Safety CCC CE UL UR cUL cUR EAC RoHS SSM EN / DE ... |
| Standards and Directives | [toc] General Structures of standards with EN ISO 12100 as an example ISO Standards Safety of Machinery — General Principles for Design ISO 12100:2010 UL Standards... |
| Conflict Minerals | Kollmorgen is committed to sourcing components and materials from companies that share our values regarding respect for human rights, integrity and environmental responsibility. Kollmorgen is also... |
Have a support question? Ask our community.
ASK A SUPPORT QUESTION | Titel | Sprache | Datum | Größe | |
|---|---|---|---|---|
| Blue Guide | German | 15 Jul 2015 | Copy URL | |
|
Superior SS EU-Konformitätserklärung |
German | 11 Apr 2016 | 65.54 KB | Copy URL |
