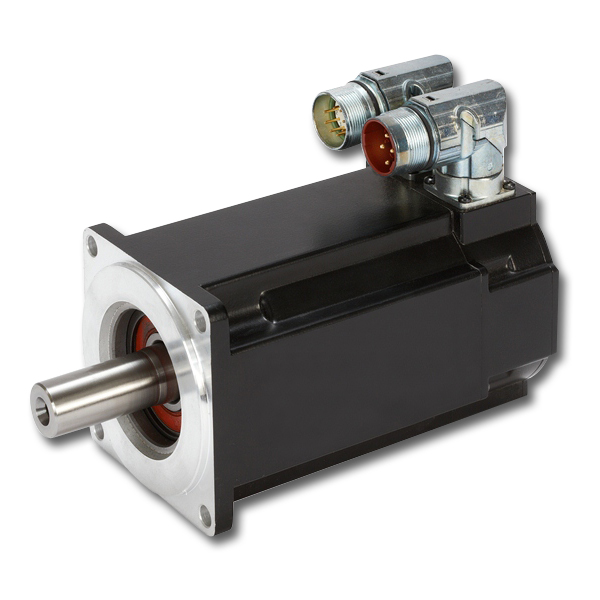

Kollmorgen AKM Servo Motor_l.jpg

AKM™ Serisi Servo Motor

Geniş yelpazeye sahip standart konfigürasyonumuz özel çözümle aynı avantajlara sahiptir

500.000'den fazla standart ürün ve neredeyse sınırsız olarak tasarlanmış değişiklik sayesinde, size özel uygulama gereksinimi için optimize edilmiş uygun motor seçimi hiç bu kadar kolay olmamıştı.

  • Tasarım gereksinimlerinize tam uyum için geniş standart ürün yelpazesi ve ortak tasarlanmış modifikasyonlar arasından benzeri görülmemiş tercih ve esneklik
  • Sınıfının en iyi performansı ve endüstri lideri güç yoğunluğu
  • Pürüzsüz performans sağlamak için sıra dışı şekilde düşük dişli geçme ve düşük harmonik bozulma
  • AKD™ Serisi servo tahriklerde tak ve çalıştır motor tanıma ve tam frekanslı otomatik ince ayar ile işletmeye alması ve kullanımı kolay
Global
Dünya çapında temin edilebilen ürün

Özellikler

Özellikler

  • 8 kasa büyüklüğü, 28 kasa/istif kombinasyonu
  • 8.000 D/D'ya varan devirler
  • 75 VDC; 120, 240, 480 VAC sargılar
  • Geniş bir geri bildirim cihazı, montaj ve conta çeşitliliği
  • Çoğu Kollmorgen servo tahriğine doğrudan eşleşme
  • Sargılar, 155°C (F sınıfı) yalıtım malzemeleri kullanılırken 40°C ortamın üzerinde 100°C'lik artışta derecelendirilmiştir
  • cURus, CE Uyumlu, UL tarafından tanınır

Seçenekler

  • Geri bildirim cihazları: çözücü, SFD, artımlı ve sinüs kodlayıcılar
  • İyileştirilmiş çevresel koruma için contalar
  • Şaft uçları kapalı veya açık anahtar yollu, düz, pürüzsüzdür
  • Çiftli veya tekli Intercontec konektörler, düz veya dönebilir
  • 24 VDC arıza emniyetli frenler
  • Gıda sınıfı gresler ve son katlar ile IP67 washdown sürümleri

Spesifikasyonlar



Gövde Büyüklüğü AKM1 AKM2 AKM3 AKM4 AKM5 AKM6 AKM7 AKM8
İstif Uzunluğu 1,2,3 1,2,3,4 1,2,3 1,2,3,4 1,2,3,4 2,3,4,5 2,3,4 2,3,4
Sargılar B,C,D,E C,D,E
F,G
C,D,E,H C,E,G
H,J,K
E,G,K
L,M,N
G,K,L
M,N,P
K,L,M,P T
Maks VERİ YOLU (VDC) 320 640 640 640 640 640 640 640
Maks Arızalanarak durma Tc
Nm (lb-inç)
0.409
(3.62)
1.4
(12.6)
2.88
(25.5)
6.0
(53.1)
14.1
(125)
25.0
(221)
53.0
(469)
140
(1239)
Maks Tp
Nm (lb-inç)
1.46
(12.9)
4.82
(42.7)
10.22
(90.5)
20.4
(181)
38.4
(340)
65.2
(577)
143
(1269)
668
(5912)
Maks Anma N 8000 8000 7000 6000 6000 6000 3500 3000
Maks Anma Gücü
@ Maks VERİ YOLU
kW (Hp)
.30
(.41)
.54
(.72)
1.19
(1.59)
1.73
(2.32)
3.87
(5.19)
6.16
(8.25)
7.71
(10.34)
19.5
(26.1)
