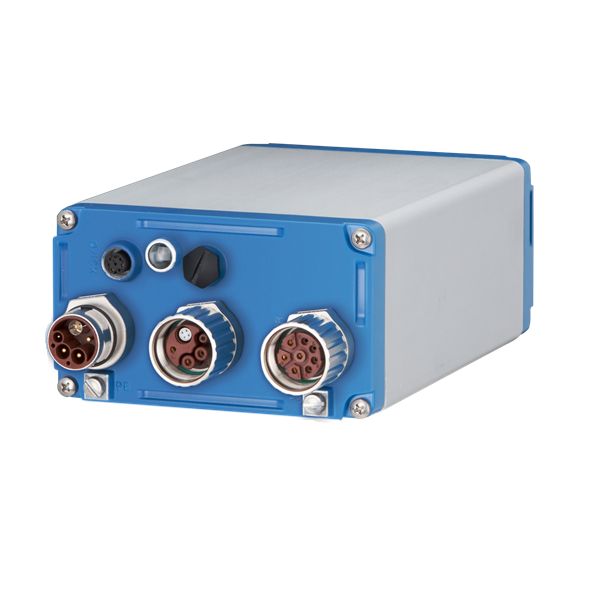

Servodrive Descentralizado AKD-N
O servodrive descentralizado AKD-N reduz o espaço no painel e abre caminho para automação mais inteligente da máquina com 80% menos de cabeamento. As aplicações típicas do AKD-N são máquinas de embalagem e máquinas de produção na indústria de alimentos e bebidas.
- Os drives IP67 podem ser montados na máquina, fora do painel de controle
- Cabeamento reduzido porque a alimentação DC, rede, fonte de alimentação, nível de E/S e segurança (STO) operam em apenas um cabo
- Mais flexibilidade no projeto da máquina, pode ser montado em "placa fria"
Produto disponível em todo o mundo
Use menos cabos
Imagine que sua máquina inclui oito eixos, cada um com uma distância de três metros. O armário de distribuição fica a 5 metros de distância e em cada eixo também existe um interruptor. Neste exemplo, isso equivale a um total de 372 metros de cabo com servodrives típicos, mas no AKD-N são apenas 42 metros. A tecnologia servo descentralizada do AKD-N economiza 330 metros aqui.
EXPLORAR TOPOGRAFIA

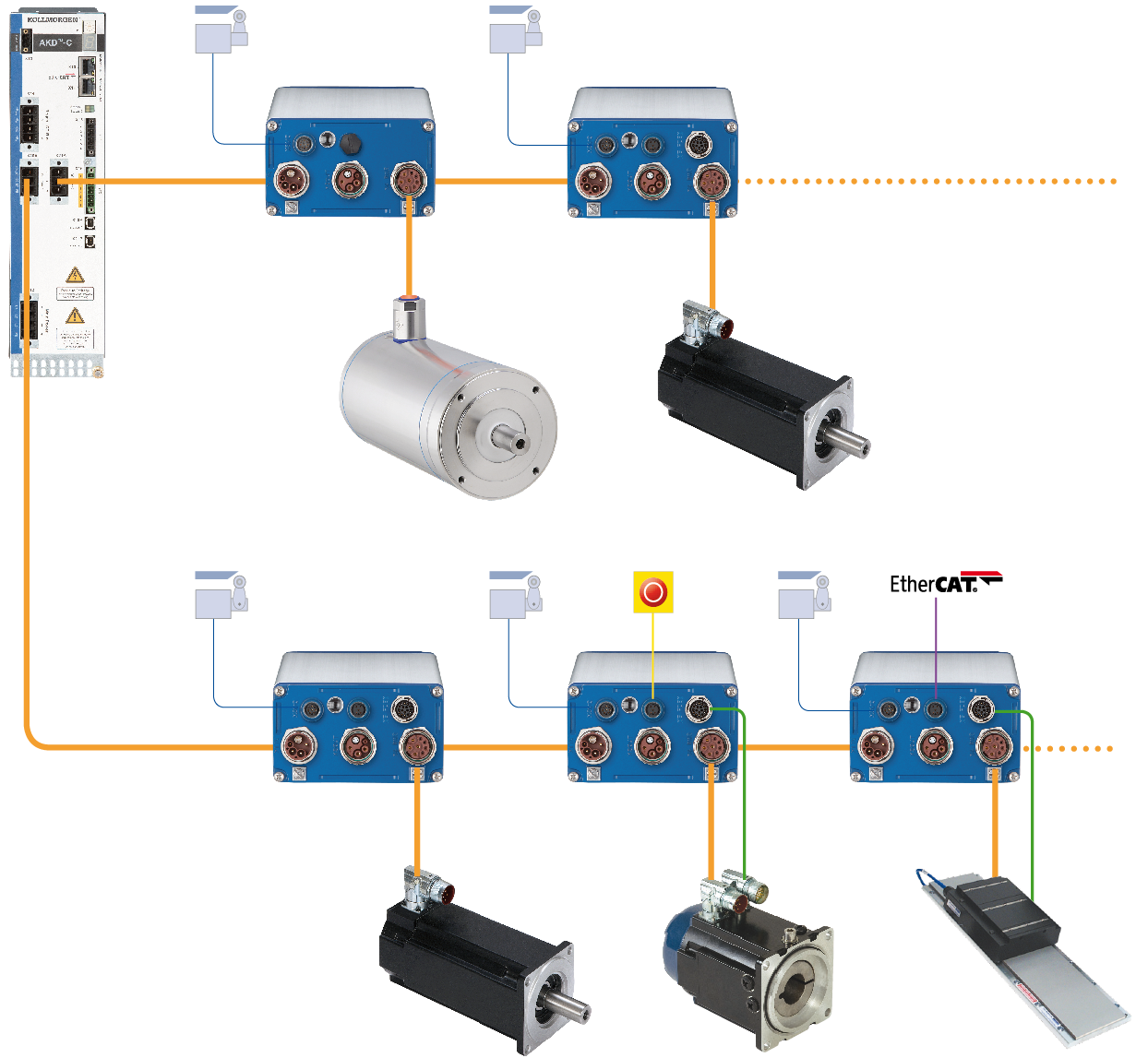

AKD-N Decentralized Drive Cabling
- 1Hybrid cable AKD-C to AKD-N: CCNCN1
- 2Hybrid motor cables for single-cable operation:
- CCJNA2
- 3Hybrid cable AKD-N to AKD-N:
- CCNNN1
- 4Motor cables for dual-cable operation:
- CMØNA2 without brakes
- CM1NA2 with brakes
- 5Feedback cables for dual-cable operation:
- CFSNA2 SFD
- CFCNA2 Comcoder
- CFENA2 EndDat / BiSS
- CFHNA2 Hiperface
Recursos
Reduza os custos
- Cabeamento reduzido porque a alimentação DC, rede, fonte de alimentação, nível de E/S e segurança (STO) operam em apenas um cabo
- Montagem rápida e simples, mesmo sem conhecimentos especiais, através de cabos prontos e testados
- A falta de perdas permite combinações menores de motor e servodrive em comparação com o sistema integrado com a mesma potência de saída
Máquinas compactas
- Sistema integrado de armários de distribuição menores e, portanto, facilmente integrados
- Drives próximos aos motores
- Construção robusta na classe de proteção IP67 torna invólucros de proteção supérfluos
Inicialização mais rápida
- Ligue os conectores no IP67 para conexão sem ferramentas
- Com apenas onze milímetros, o cabo híbrido fino pode ser instalado de maneira a economizar espaço, mesmo em cantos apertados da máquina, graças a um pequeno raio de curvatura
- Conexão simples de sistemas ou redes de E/S diretamente ao drive
- Parametrização com o software WorkBench da Kollmorgen
Maior eficácia da máquina (OEE)
- O design suporta limpeza rápida e eficaz
- Alta segurança operacional através de construção robusta
- Precisão através de feedback digital
- Tudo ao seu alcance: Exibição de status no servodrive
Mais flexibilidade no projeto da máquina
- Compatível com todos os motores da Kollmorgen com conexão de cabo único ou duplo
- Combinação simples de controladores centrais e descentralizados dentro da abrangente família AKD
- Opções mais rápidas de modificação e atualização por meio de topologia linear, bem como interfaces de E/S e de rede no eixo
Especificações
AKD-N: Servo Drive Descentralizado
| AKD-N00307 | AKD-N00607 | AKD-N01207 | |
|---|---|---|---|
| Corrente de Saída Contínua | 3A | 6A | 12A |
| Corrente de Saída de Pico | 9A | 18A | 30A |
| Área Ambiental | IP67 | ||
| Tamanho | 75x130x201mm³ | 75x130x252mm³ | |
| Fieldbus | EtherCAT | ||
| Feedback | SFD, Biss C, EnDat 2.1 and 2.2, Hall, Comcoder, Hiperface, Hiperface DSL | ||
| I/O | 3 digital inputs, 1 digital output | ||
| Vibrações | 3M5 | ||
| Opções | Tertiary fieldbus (-DF) Local STO SIL 2 / PLd (-DS) |
Feedback terciário com dois cabos de feedback (-DF) Feedback terciário com um cabo de feedback (-DG) STO Local SIL2/PLd com dois cabos de feedback (-DS) STO Local SIL2/PLd com um cabo de feedback (-DT) |
|

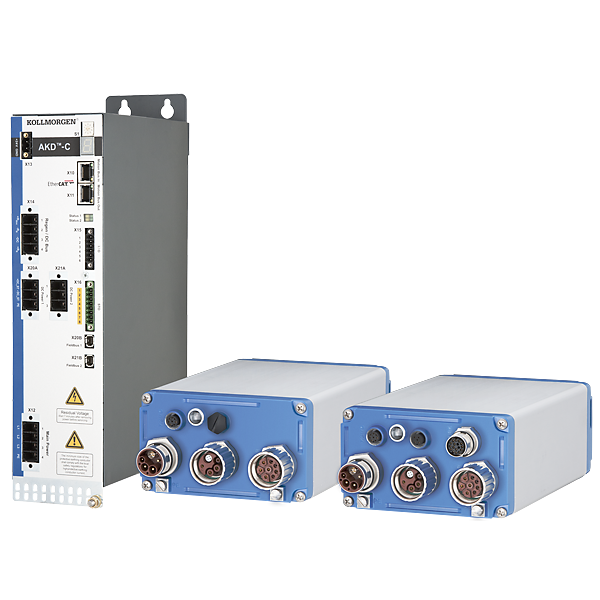

AKD-C: Central de Alimentação para até 16 AKD-N
| AKD-C01007 | |
|---|---|
| Tensão Nominal de Alimentação | 400…480V, 3 phase |
| Potência de Saída Contínua | 10 kVA |
| Potência de Saída de Pico | 20 kVA |
| Área Ambiental | IP 20 |
| Tamanho | 329x80x198mm³ |
| Fieldbus | EtherCAT |
| STO | SIL 2, PL d |
