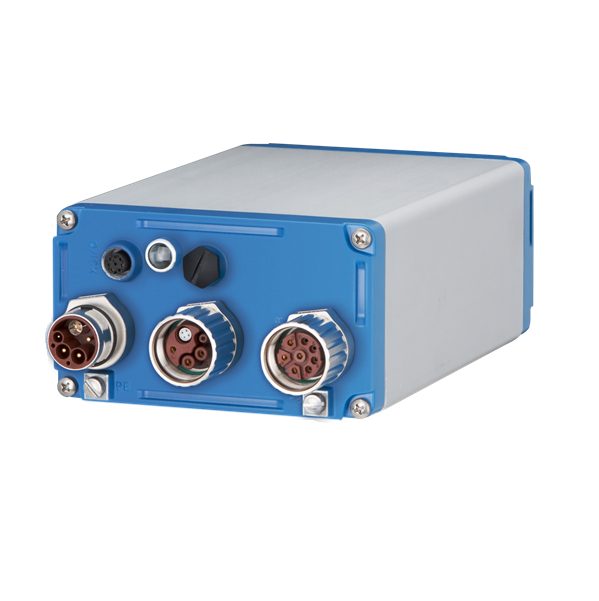

Servoamplificatore decentralizzato AKD-N
Il sistema di azionamento decentralizzato è costituito da un modulo di alimentazione centralizzato e robusti regolatori IP67, collocati nelle immediate vicinanze del motore. Il sistema offre tutto ciò che è necessario per la progettazione di macchinari di nuova generazione senza rinunciare alla semplicità. Il cavo ibrido con un diametro di soli undici millimetri integra l’alimentazione, la sicurezza e il bus di campo degli AKD-N. Anche la connessione con il motore è semplificata ad un solo cavo per potenza, comando del freno e feedback. In tal modo si risparmia oltre l’80% di cavi nella macchina. I drive soddisfano un range di potenza fino a 8 kW. È di serie la funzione Safe Torque Off con arresto singolo o di gruppo. Come opzioni sono disponibili un’uscita EtherCAT terziaria e un STO locale.
Prodotto disponibile in tutto il mondo
Usa meno cavi
Supponiamo che la tua macchina conti otto assi con una distanza tra loro di 3 metri. L’armadio è posizionato a 5 metri e su ogni asse si trova anche un commutatore. In questo esempio, con i servoazionamenti comuni questo significa un totale di 372 metri di cavo, ma con AKD-N sono solo 42 metri. La tecnologia di asservimento decentralizzata dell’AKD-N fa risparmiare in questo caso 330 metri.

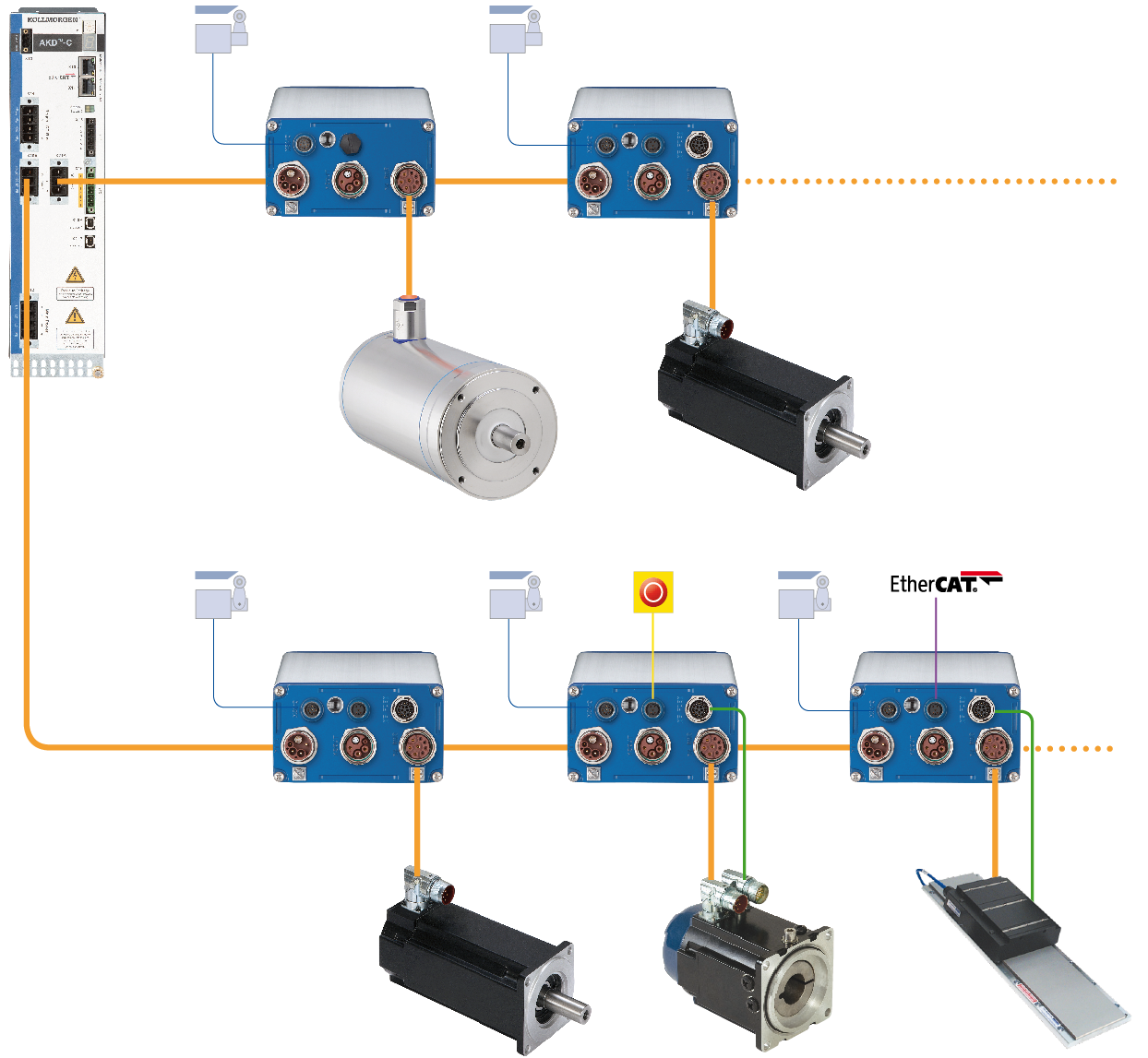

AKD-N Decentralized Drive Cabling
- 1Hybrid cable AKD-C to AKD-N: CCNCN1
- 2Hybrid motor cables for single-cable operation:
- CCJNA2
- 3Hybrid cable AKD-N to AKD-N:
- CCNNN1
- 4Motor cables for dual-cable operation:
- CMØNA2 without brakes
- CM1NA2 with brakes
- 5Feedback cables for dual-cable operation:
- CFSNA2 SFD
- CFCNA2 Comcoder
- CFENA2 EndDat / BiSS
- CFHNA2 Hiperface
Caratteristiche
Riduci i costi
- Cablaggio ridotto grazie a CC e rete, alimentazione, livello I/O nonché sicurezza (STO) corrono in un cavo
- Montaggio semplice e rapido anche senza conoscenze specifiche grazie a cavi preconfezionati e testati
- L’assenza di derating consente combinazioni più piccole di motore e servoazionamento rispetto al sistema integrato con la stessa potenza di uscita
Macchine compatte
- Quadri elettrici più piccoli e quindi facilmente integrabili
- Servoazionamenti nelle immediate vicinanze del motore
- La robusta costruzione nella classe di protezione IP67 rende superflui gli involucri protettivi
Messa in funzione più rapida
- Connettori con grado di protezione IP67 per un collegamento senza l’uso di utensili
- Il sottile cavo ibrido di soli 11 mm di spessore non richiede molto spazio e può essere posato anche in angoli ristretti della macchina, grazie a un raggio di flessione ridotto
- Semplice connessione di sistemi o di reti I/O direttamente all’azionamento
- Parametrizzazione con il software WorkBench di Kollmorgen
Massima efficacia della macchina (OEE)
- La progettazione consente una pulizia rapida ed efficiente
- Elevata sicurezza operativa grazie alla struttura robusta
- Precisione grazie alla retroazione digitale
- Tutti i dati a disposizione: Visualizzazione dello stato sul servoazionamento
Maggiore flessibilità nella progettazione delle macchine
- Compatibile con tutti i motori Kollmorgen con collegamento a cavo singolo o doppio
- Semplice combinazione di regolatori centralizzati e decentralizzati nella famiglia AKD
- Possibilità di equipaggiamento e conversione più rapidi grazie alla topologia lineare, nonché alle interfacce I/O e di rete sull’asse
Specifiche
AKD-N: Servoamplificatore decentralizzato
| AKD-N00307 | AKD-N00607 | AKD-N01207 | |
|---|---|---|---|
| Corrente nominale in uscita | 3A | 6A | 12A |
| Corrente di picco in uscita | 9A | 18A | 30A |
| Ambiente | IP67 | ||
| Dimensioni | 75x130x201mm³ | 75x130x252mm³ | |
| Bus di campo | EtherCAT | ||
| Sistemi di retroazione | SFD, Biss C, EnDat 2.1 and 2.2, Hall, Comcoder, Hiperface, Hiperface DSL | ||
| I/O | 3 digital inputs, 1 digital output | ||
| Oscillazioni | 3M5 | ||
| Opzioni | Tertiary fieldbus (-DF) Local STO SIL 2 / PLd (-DS) | Bus di campo locale con feedback a due cavi (-DF) Bus di campo locale con feedback a cavo singolo (-DG) STO locale SIL2/PLd con feedback a due cavi (-DS) STO locale SIL2/PLd con feedback a cavo singolo (-DT) | |

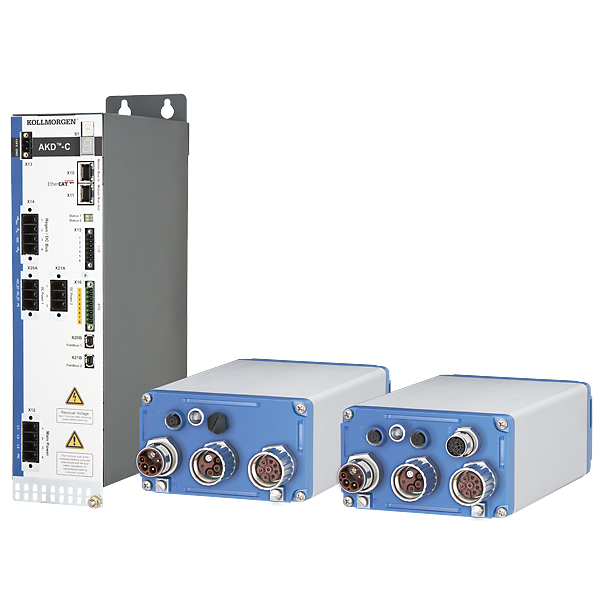

AKD-C: Modulo di alimentazione centrale per un massimo di 16 AKD-N
| AKD-C01007 | |||
|---|---|---|---|
| Tensione di alimentazione nominale | 400…480V, 3 phase | ||
| Potenza continua in uscita | 10 kVA | ||
| Potenza di picco in uscita | 20 kVA | ||
| Ambiente | IP 20 | ||
| Dimensioni | 329x80x198mm³ | ||
| Bus di campo | EtherCAT | ||
| STO | SIL 2, PL d | ||
