Servomotori AKMA
Progettato per ambienti difficili come l'industria alimentare e delle bevande o applicazioni soggette a condizioni atmosferiche variabili, il servomotore AKMA offre le prestazioni e l'affidabilità necessarie in un design leggero. Questi robusti motori sono dotati di un rivestimento in alluminio anodizzato conveniente e di un design compatto studiato per soddisfare requisiti specifici in ambienti soggetti a lavaggi di media e alta intensità. Progettata per garantire durata, facilità di pulizia e versatilità, la nostra gamma completa di motori AKMA è pensata per offrire prestazioni elevate.

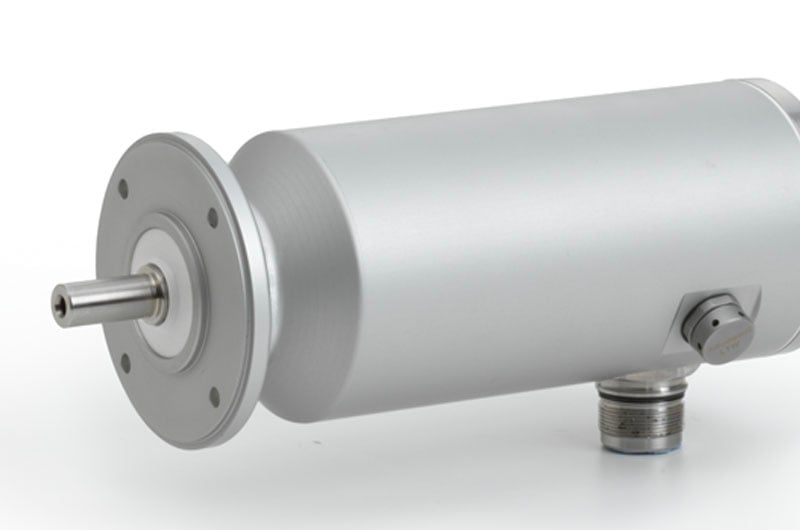

Costruito per durare nel tempo
I motori AKMA sono progettati per garantire prestazioni e lunga durata in ambienti soggetti a lavaggi intensi e condizioni esterne incerte.
La durata insuperabile inizia con il rivestimento in alluminio anodizzato indurito che assicura un'elevata resistenza agli agenti chimici in un ampio intervallo di pH per resistere ai comuni detergenti durante il lavaggio. Cosa potrai osservare:
- Il rivestimento è meno soggetto a graffi, ammaccature e distacco di vernice rispetto ai tradizionali materiali epossidici
- L'albero in acciaio inox con inserto in ossido di cromo massimizza la durata della tenuta dell'albero
- Il design ventilato e l'alloggiamento con struttura "monoblocco" eliminano l'O-ring e contribuiscono a ridurre il rischio di infiltrazioni d'acqua

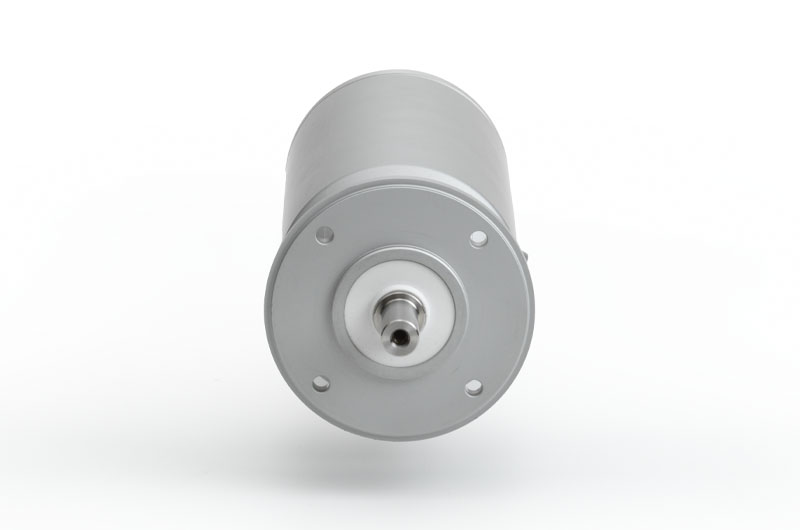

Costruito per semplificare la pulizia
I motori AKMA sono progettati per garantire prestazioni e lunga durata in ambienti soggetti a lavaggi intensi e condizioni esterne incerte.
Sia nelle aree a contatto con alimenti e bevande che negli ambienti asciutti e puliti, i motori AKMA integrano elementi di progettazione critici per una pulizia più efficace:
- La superficie liscia facilita la pulizia in ambienti dove è essenziale
- L'alloggiamento rotondo evita gli accumuli di goccioline di sostanze contaminanti
- La protezione IP69K consente un'esposizione a pressioni più elevate per ambienti a contatto con alimenti
Costruito per essere leggero e versatile
Il design leggero dei motori AKMA ne semplifica l'installazione e la manutenzione, mentre l'alta densità di coppia in un ingombro più compatto garantisce un miglioramento delle prestazioni in applicazioni impegnative tra cui:

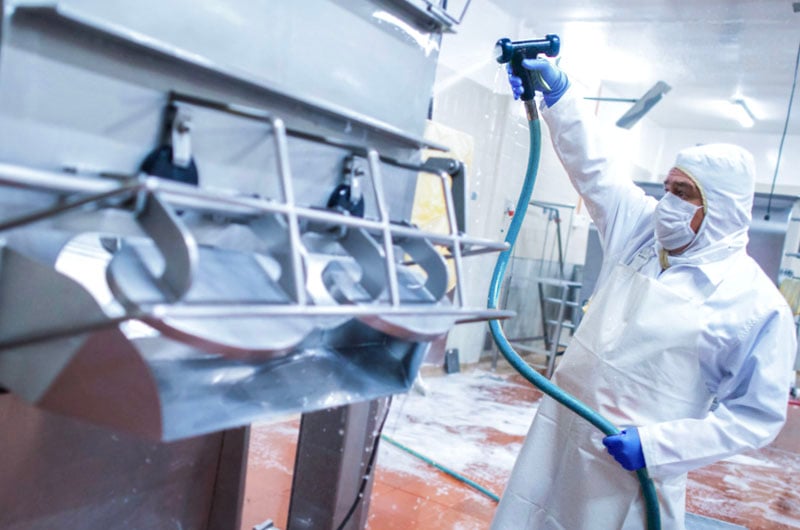

- Lavorazione di alimenti e bevande
- Laboratori medici e farmaceutici
- Stazioni radar e posizionatori di antenne
SFD-M
Grazie al dispositivo SFD-M integrato che fornisce un feedback assoluto multigiro, i clienti possono aspettarsi prestazioni di posizionamento paragonabili a quelle dei sistemi Hiperface® o EnDat®, senza costi aggiuntivi.
- Risoluzione a giro singolo di 24 bit e una risoluzione a giro multiplo di 16 bit.
- La tecnologia di recupero energetico elimina la necessità di cavi di backup per batterie, evitando costosi fermi macchina non pianificati dovuti a guasti delle batterie e conservando le informazioni di posizionamento assoluto anche quando il sistema è spento o durante spegnimenti o interruzioni di corrente.
- La memoria integrata consente di parametrizzare il motore in modalità plug-and-play con azionamenti Kollmorgen compatibili, riducendo i tempi di configurazione e velocizzando la messa in servizio.
Caratteristiche
- Quattro dimensioni di telaio per un'ampia gamma di modelli macchina
- Progettati per coppia continua da 0,5 Nm a 14,5 Nm con coppia di picco da 1,4 Nm a 38 Nm
- Compatibilità plug and play con controlli e azionamenti Kollmorgen
- Conforme agli standard UL, CE, RoHS, UKCA
- Albero in acciaio inox 316L
- Il connettore ibrido in acciaio inox con guarnizione in Viton integrata supporta un collegamento a cavo singolo al servoazionamento.
- I dispositivi di feedback disponibili includono: Dispositivo di feedback intelligente (SFD3/SFD-M); Hiperface DSL (FS); EnDat 2.2 (FS)
Specifiche
| AKMA2x | AKMA3x | AKMA4x | AKMA5x | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Parametri | Sim | Unità | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 |
| Coppia continua | Tc | Nm | 0,45 | 0,82 | 1,13 | 1,36 | 1,18 | 2,05 | 2,84 | 1,89 | 3,39 | 4,63 | 5,63 | 4,62 | 8,20 | 10,9 | 13,4 |
| Velocità nominale | Nrtd | giri/min | 8000 | 8000 | 8000 | 8000 | 6000 | 6000 | 5500 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Inerzia del rotore | Jr | kg·cm2 | 0,11 | 0,16 | 0,22 | 0,27 | 0,33 | 0,59 | 0,85 | 0,81 | 1,5 | 2,1 | 2,7 | 3,4 | 6,2 | 9,1 | 12,0 |
* I valori mostrati sono rappresentativi di ciascun modello. Per informazioni precise consultare la guida alla selezione, il manuale d'installazione,
il Motioneering e gli strumenti di progettazione
Panoramica dimensioni AKMA
| Serie AKMA | A | B | C | D | E | F | G | H | J | K | L | M | N; per lunghezza statore | O; per lunghezza statore | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | |||||||||||||
| AKMA2x-AN | 40 | 11 | 30 | 74 | 63 | 79 | 4,8 | M4 | -- | -- | -- | -- | 166 | 185 | 204 | 223 | 118 | 137 | 156 | 175 |
| AKMA2x-AC | 40 | 11 | 30 | 74 | 63 | 79 | 4,8 | M4 | 4,0 | 12,5 | 3,5 | 16 | 166 | 185 | 204 | 223 | 118 | 137 | 156 | 175 |
| AKMA3x-AN | 60 | 14 | 30 | 85 | 75 | 89 | 5,8 | M5 | -- | -- | -- | -- | 166 | 297 | 228 | -- | 118 | 149 | 180 | -- |
| AKMA3x-AC | 60 | 14 | 30 | 85 | 75 | 89 | 5,8 | M5 | 5,0 | 16,0 | 21,5 | 27 | 166 | 297 | 228 | -- | 118 | 149 | 180 | -- |
| AKMA4x-AN | 80 | 19 | 40 | 113 | 100 | 117 | 7,0 | M6 | -- | -- | -- | -- | 171 | 200 | 229 | 258 | 123 | 152 | 181 | 210 |
| AKMA4x-AC | 80 | 19 | 40 | 113 | 100 | 117 | 7,0 | M6 | 6,0 | 21,5 | 4,0 | 25 | 171 | 200 | 229 | 258 | 123 | 152 | 181 | 210 |
| AKMA5x-GN | 95 | 24 | 50 | 132 | 115 | 137 | 9,0 | M8 | -- | -- | -- | -- | 186 | 217 | 248 | 279 | 138 | 169 | 200 | 231 |
| AKMA5x-GC | 95 | 24 | 50 | 132 | 115 | 137 | 9,0 | M8 | 8,0 | 27,0 | 4,0 | 36 | 186 | 217 | 248 | 279 | 138 | 169 | 200 | 231 |
* tutte le misure sono in millimetri
Pronto per iniziare?
Indipendentemente dal design scelto per la tua macchina, i tuoi motori AKMA beneficeranno sempre dell'esperienza e del supporto totale di Kollmorgen.
Il nostro team di progettazione globale offre decenni di esperienza nel motion e collaborerà con te per garantire che i vostri servomotori offrano l'affidabilità e le prestazioni richieste.
Affidati all'assistenza Kollmorgen per:
- Affidabilità globale
- Progettazione a livello locale
- Filiera sostenibile per una partnership a lungo termine
- Strumenti autoguidati per una progettazione semplificata
