Kollmorgen KSM Otomasyon Güvenlik Çözümleri

Özellikler

KSM Güvenlik Çözümleri Verimliliği Belirgin Ölçüde Artırır
KSM Kollmorgen sensör-sürücü arası hareket emniyet zincirini tamamlar

  • Hareket Emniyet Kavramını kullanarak önemli ölçüde daha yüksek verimlilik sağlar
  • Ticari kullanıma hazır (COTS) bileşenlerini kullanarak düşük sistem maliyeti elde edersiniz
  • Modüler bir tasarımı kullanan makine ve hareket güvenliği için esnek ve genişletilebilir çözümler sağlar
  • PLe (ISO 13849) ve SIL3 (61508 IEC) belgelerini elde etmek için test edilmiş ve TUV tarafından onaylanmıştır
  • Kollmorgen'ın AKD, ServoStar ve KAS hareket sistemleri ile Sorunsuz bir şekilde arayüz oluşturur
  • Modülleri ile birlikte bütün önemli emniyetli hareket fonksiyonları kullanılabilir.

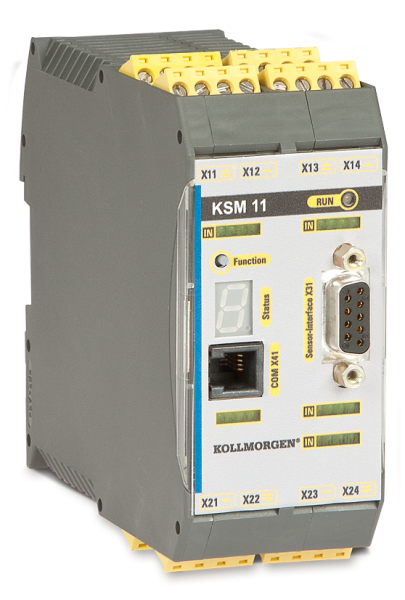

KSM-kompakt Güvenlik Modülü

  • 1 ya da 2 güvenli eksenler için
  • 2 genişletme modülüne kadar
  • 16 güvenli G/Ç ile birlikte baz ünitesi
  • 60 güvenli G/Ç'a kadar genişletilebilir
  • 1 güvenli röle çıkışı, genişletilebilir
  • 2 darbe çıkışı, 2 sinyal çıkışı
  • 6 darbe ve 6 sinyal çıkışlarına kadar genişletilebilir
  • 800 fonksiyon blokuna kadar genişletilebilir
  • Yerden tasarruf sağlayan, kompakt tasarım

KSM-modüler Emniyet PLC

  • 12 güvenli eksene kadar genişletilebilir
  • 8 genişletme modülüne kadar
  • 56 güvenli G/Ç ile birlikte baz ünitesi
  • 200 güvenli G/Ç'a kadar genişletilebilir
  • 1 güvenli röle çıkışı, genişletilebilir
  • 2 darbe çıkışı, 10'a kadar sinyal çıkışı
  • 14 darbe ve 22 sinyal çıkışlarına kadar genişletilebilir
  • 3000 fonksiyon blokuna kadar genişletilebilir
  • Çok sayıda arayüze sahip uygulamalar için

Mevcut Güvenlik İşlevleri ( PLe & SIL3)

  • Güvenli Durdurma Fonksiyonu: STO, SS1, SS2, SOS
  • Güvenli Hız Fonksiyonu: SLS, SSM, SSR, SMS
  • Güvenli Pozisyon Fonksiyonu: SLP, SCA, SLI
  • Güvenli Yön İşlevi: SDI
  • Güvenli Fren Fonksiyonu: SBC

Bağlantı:

  • EtherCAT
  • CANopen
  • Profinet
  • PROFIsafe ve EtherCAT FSOE slave

Spesifikasyonlar

  Base Units Expansion Modules
KSM-modular   KSM 100-1 KSM 100-2 KSM 100-4 KSM 121/-2 KSM 122/-2 KSM 122A KSM 131 KSM 131R
KSM-compact KSM 11 KSM 12     KSM 31 KSM 31R KSM 5x
Expansion Modules 2 2 8/6 1   8/6 1   8/6 1
Safe Axes 1 2 Up to 6 with 6 KSM 121 Modules Up to 12 with 6 KSM 122 Modules 1 3   2 4   2 4
Axis Interface 2   Up to 2 Up to 2 Up to 2 Up to 2 1
Safe Digital Input 14 14 14 14 14 12 12 12 12 12
Safe Digital I/O5   - - - 20 40 - - - 10 2
Safe Digital Output 2 2 2 2 2 - - - - -
Safe Analog Input - - - - - - - 2 - 4
Safe Relay 1 1 1 1 1 - - - 2 4
Signal Output 2 2 2 6 10 - - - 2 -
Pulse Output 2 2 2 2 2 - - - 2 -
Communication 6   With KSM 5x Option, onboard   Yes
Function Blocks 800 800 3000 3000 3000

1): Up to 6 expansion modules KSM 121/122
2): Single axis interface: Safe velocity monitoring only. Two axis interfaces: Safe velocity and safe position monitoring
3): Up to 6 axes with 6 KSM 121 modules
4): Up to 12 axes with 6 KSM 122(A) modules
5): Assignable as inputs or outputs
6): EtherCAT, CANopen, or Profinet (PROFIsafe slave and EtherCAT FSOE slave)
