blog | Ottieni posizionamento preciso evitando la complessità grazie ai motori passo-passo |
|
2 minuti di lettura

La tecnologia dei motori passo-passo semplifica notevolmente la progettazione delle macchine. Questi motori offrono prestazioni di posizionamento simili ai servoazionamenti, senza la necessità di complessi dispositivi di retroazione o di un sistema di controllo ad anello chiuso. Ad esempio, in un sistema ad anello aperto, come nel caso di bottiglie dirette nell'una o nell'altra direzione da un deviatore di corsia, un motore passo-passo può garantire il movimento richiesto per risultati ottimali e risparmio in termini di costi. Quando si parla di precisione di movimento, i motori passo-passo vantano un netto vantaggio rispetto ai "cugini" servoassistiti.

Configurazione più semplice, costi ridotti

La configurazione di un motore passo-passo è più semplice rispetto ad un servomotore tradizionale. Non occorrono regolazioni, come invece nelle alternative in commercio, e sono più semplici da gestire durante la fase di progettazione. Di regola i motori passo-passo sono dimensionati per coppia di picco con un fattore di sicurezza variabile dal 50 al 100%. Altre tecnologie di motori possono richiedere calcoli più complessi in fase di progettazione, in cui si tiene conto di accelerazione, decelerazione, velocità di salto, coppia RMS, tempo di arresto e altri fattori.

Vantaggi dei micropassi

La tecnologia basata sui micropassi ha accelerato l'adozione di un motore passo-passo quando si desidera fluidità di movimento. Prima dell'avvento dei micropassi, i motori passo-passo si muovevano a 1,8 gradi o 200 passi per giro. Passavano dall'assenza totale di movimento a una velocità immediata di 200 passi al secondo (60 giri/min) o viceversa, e spesso questo si traduceva in avvii e arresti a scatti.

Con i micropassi gli 1,8 gradi standard vengono suddivisi per un fattore addirittura pari a 250. Si ottiene così movimento più fluido e una maggior capacità di spostarsi attraverso la regione di velocità di risonanza low-end e all'interno di essa. La tecnologia basata sui micropassi permette inoltre un posizionamento più preciso e ripetibile in abbinamento con un encoder per l'auto-correzione. Tale precisione è ripetibile se il movimento è sempre nella stessa direzione e se il sistema non viene spento.

NOTA: se non si verifica nessuna delle due condizioni, un motore passo-passo ha bisogno della retroazione a encoder per conferma e per correggere la posizione.

Scegliere il motore passo-passo giusto

Il motore passo-passo giusto deve produrre il profilo necessario in termini di coppia, velocità e movimento del carico, adattandosi all'involucro fisico e alla tensione disponibile. Il modo più rapido e affidabile per determinare queste esigenze è attraverso il nostro strumento di dimensionamento del motore. Questo strumento calcola i punti di carico del motore e analizza quindi il profilo di carico e di movimento per generare un elenco di possibili scelte dal database dei motori passo-passo. Determinando la curva di rendimento, il profilo di temperatura (uno dei risultati dello strumento di dimensionamento) e la tensione di esercizio del motore passo-passo, lo strumento di dimensionamento individua l'opzione migliore.

Consulta un esperto

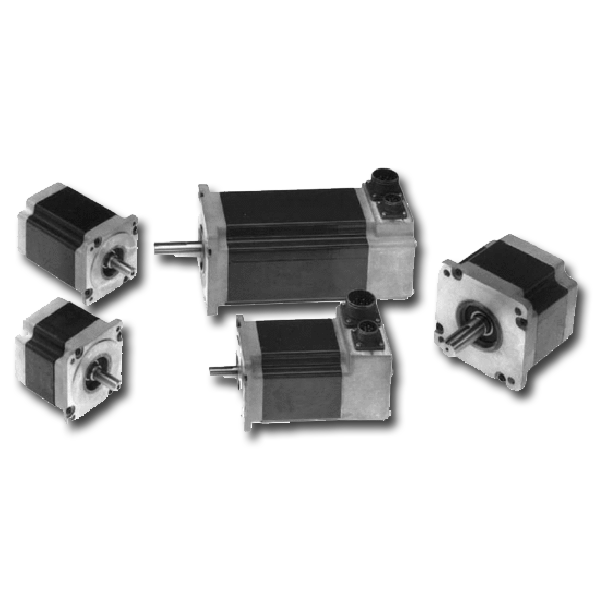

POWERPAC® serie K e N
