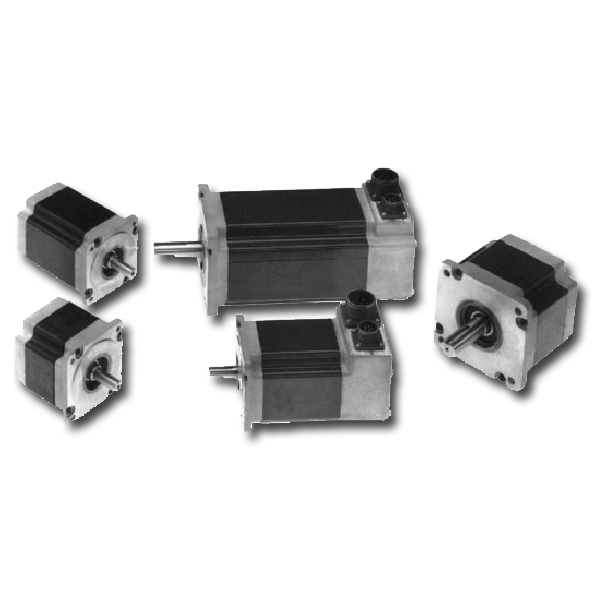

Motori passo-passo POWERPAC® serie K e N
I motori passo-passo ibridi POWERPAC® erogano più potenza con un ingombro ridotto. Questi robusti motori NEMA 34 e 42 (90 e 110 mm) combinano una tecnologia magnetica ottimale in un frame senza alloggiamento con un rotore a diametro elevato e un innovativo design rotore-statore per produrre più coppia e garantire micro-passi più fluidi. La serie K integra la tecnologia SIGMAX® incentrata sul flusso per un'accelerazione superiore con un incremento di coppia del 25 percento.
Caratteristiche
Caratteristiche
- Ampia gamma di opzioni standard
- Varianti co-progettate a basso costo con tempi di consegna ridotti per soddisfare speciali requisiti di applicazione
- I motori NEMA 34 (90 mm) modello N3 sono disponibili in quattro lunghezze di statore con coppie di tenuta nominali comprese tra 3,2 e 15,4 N-m (454-2.180 oz-in).
- I motori NEMA 34 (90 mm) modello K3 sono disponibili in quattro lunghezze di statore con coppie di tenuta nominali comprese tra 4,08 e 19,7 N/m (578-2.790 oz/in).
- I motori NEMA 42 (110 mm) modello N4 sono disponibili in tre lunghezze di statore con coppie di tenuta nominali comprese tra 8,12 e 30,8 N/m (1150-4.365 oz/in).
- I motori NEMA 42 (110 mm) modello K4 sono disponibili in tre lunghezze di statore con coppie di tenuta nominali comprese tra 10,4 e 40,3 N/m (1.470-5.700 oz/in).
- Ampia scelta di configurazioni dell'albero, uscite, avvolgimenti e varianti co-progettate per soddisfare qualsiasi esigenza di applicazione, tempistica e budget
- Velocità fino a 3.000 giri/min soddisfano i requisiti della maggior parte delle applicazioni con coppia elevata
- Una linearità di coppia migliorata (al di sopra della corrente nominale) garantisce un'elevata coppia di picco per favorire l'accelerazione in applicazioni intermittenti
- Coppia elevata a basse velocità per creare un'alternativa economica ai servomotori
- Un'armonica a bassa coppia residua garantisce prestazioni con micro-passi più fluidi
- La serie K integra la tecnologia SIGMAX® per un incremento di coppia del 25% rispetto alla serie N
- Funzionamento a temperature inferiori rispetto ai motori passo-passo della concorrenza, per una durata maggiore e più affidabile del motore
- Lo speciale design del rotore permette un'elevata accelerazione
- Il robusto telaio quadrato senza alloggiamento significa più coppia con un ingombro inferiore
- Tenuta IP65 per la protezione dagli schizzi
- Il design bifase è compatibile con la maggior parte degli azionamenti e garantisce micro-passi più fluidi e una minor potenza in ingresso rispetto ai motori trifase
- Possibilità di montaggio di encoder opzionale
