Serie AKMH in acciaio inossidabile
Dal 1916, anno della sua fondazione, Kollmorgen progetta soluzioni su misura per ambienti difficili. Tra i progetti più importanti vi sono i motori usati per Jason Jr., il ROV utilizzato per esplorare il Titanic. Il culmine di queste esperienze è confluito nella serie di motori AKMH. Progettato per aree a contatto con alimenti e spruzzi, il motore AKMH riduce la durata delle operazioni di pulizia e manutenzione, contribuendo attivamente ad aumentare l'efficienza operativa globale delle macchine.
Caratteristiche
Ridotto rischio di richiamo prodotti. Il Food Modernization Safety Act (FMSA) offre al governo federale statunitense la possibilità di chiudere impianti, richiamare prodotti alimentari e comminare sanzioni pesanti per garantire la sicurezza pubblica nell'ambito della produzione di prodotti alimentari. Il motore AKMH è progettato per soddisfare i requisiti igienici più severi del settore con lo scopo di ridurre la possibile insorgenza di malattie causate da alimenti ed evitare costosi richiami di prodotti.
Progettato per una rapida pulizia e maggiori tempi di attività. Il motore AKMH in acciaio inox è progettato per soddisfare le norme IP69K, EHEDG e 3A ed è realizzato con materiali per uso alimentare approvati dall'FDA. La selezione accurata di superfici piane e l'eliminazione di crepe e fessure evitano l'accumulo di corpi estranei e batteri. Il cavo e la carcassa dell'AKMH possono sopportare lavaggi quotidiani con prodotti chimici caustici a pressione e temperatura elevate. La robusta struttura non richiede l'uso di ripari e coperture per proteggere il motore da cicli di pulizia critici. Queste caratteristiche dei motori AKMH consentono una pulizia più rapida, mantenendo in funzione la macchina e aumentando l'efficienza operativa della linea di produzione.
Redditività. La serie di motori AKMH in acciaio inox è progettata per applicazioni in macchine in cui i livelli di asetticità sono fondamentali. L'AKMH è disponibile in 19 misure di motori standard con avvolgimenti multipli standard per ognuno al fine di adattarsi alle varie applicazioni di motori nell'industria dei cibi e delle bevande, nonché in quella farmaceutica. L'AKMH di Kollmorgen aiuta a mantenere gli standard più elevati di pulizia della macchina, aumentare l'efficienza operativa e ridurre la possibilità di costosi richiami.
- Aumentare l'efficienza operativa grazie a un progetto affidabile e superiore di motori per ambienti di lavaggio
- Ridurre il costo di proprietà della macchina grazie ai tempi di pulizia ridotti e all'affidabilità aumentata
- Aumentare il valore della macchina riducendo il rischio di richiami dal cliente grazie al progetto igienico di livello superiore dell'AKMH
- Certificazione IP69K per motore e cavo
- Tecnica di progettazione unica nel suo genere per eliminare la condensa
- Guarnizioni O-ring per uso alimentare approvate dall'FDA
- Tutte le superfici esterne sono in inox 316L, superiore al 304/303 per igiene e resistenza alla corrosione
- Progetto rotondo senza angoli né fessure
- Coperchio posteriore inclinato per eliminare l'accumulo di acqua, anche con montaggio verticale
- Nessun elemento di ferramenta esterno (bulloni, rondelle o viti) che possa trattenere sporco o sostanze patogene e cadere negli alimenti
- Superficie liscia per soddisfare le norme EHEDG e 3A, favorisce una pulizia rapida e riduce la possibilità di depositi di sostanze patogene
- Lubrificante per cuscinetti adatto all'uso alimentare, approvato dall'FDA
- Tenuta dell'albero adatta all'uso alimentare, approvata dall'FDA
- Cavo progettato per eliminare l'esigenza di condotti
- Non sono necessarie coperture protettive per il lavaggio... Non è necessario smontare per la pulizia secondaria
- Opzione di tubi per uso alimentare approvati dall'FDA per applicazioni in cui il cavo entra a contatto con gli alimenti
- Cavo singolo per una maggiore affidabilità, una pulizia più rapida e una riduzione dei depositi di sostanze patogene
- Il metodo igienico di marcatura elimina il deposito di sostanze patogene
- Guarnizione albero igienica con grado di protezione IP69K a lunga durata
- La nostra personalizzazione soddisferà le tue esigenze, per cui perderai meno tempo per perfezionare la meccanica della tua macchina
- Caratteristiche di progetto innovative per ridurre il costo e il tempo dell'installazione
- Una configurabilità leader del settore per prestazioni ottimizzate
- 19 combinazioni di flangia/lunghezza
- Avvolgimenti progettati per ottimizzare le prestazioni della tua macchina
- Cavi progettati per un collegamento diretto alla famiglia di azionamenti AKD (plug & play)
- Montaggi anteriori e a flangia disponibili per norme IEC e NEMA
- Velocità nominali a 8000 giri/min
- Coppie continue fino a 22 Nm
- Coppie di picco a 92 Nm
- Cavi progettati secondo NFPA 79 senza la necessità di una protezione aggiuntiva contro i sovraccarichi termici
- Lunghezze dei cavi configurabili fino a 15 metri; non sono necessarie cassette di derivazione intermedie
- Retroazione completamente digitale con targhetta di omologazione digitale per auto-configurazione
- Opzione dei freni
- Opzione di feedback assoluto multigiro, standard di feedback assoluto singolo giro
- Certificazioni UL/CE/IP69K
- Certificazione in corso di rilascio EHEDG/NSF/BISSC
Specifiche
| Intervallo di potenza nominale (kW) |
Intervallo di coppia continua (Nm) |
Intervallo di coppia di picco | Velocità max | Diametro motore (mm) |
|
|---|---|---|---|---|---|
| AKMH2 | 0,18 - 0,52 | 0,4 - 1,4 | 1,6 - 5,5 | 8000 | 72,5 |
| AKMH3 | 0,35 - 0,72 | 1,1 - 2,5 | 4 - 10,5 | 8000 | 85 |
| AKMH4 | 0,6 - 1,0 | 1,7 - 5 | 6 - 20 | 6000 | 114 |
| AKMH5 | 0,77 - 2,2 | 4 - 12 | 13 - 45 | 6000 | 132 |
| AKMH6 | 2,1 - 5,5 | 10,4 - 21 | 35 - 79 | 6000 | 186 |
Riepilogo di 19 dimensioni di AKMH disponibili. Vedi la guida alla selezione di AKMH per maggiori dettagli

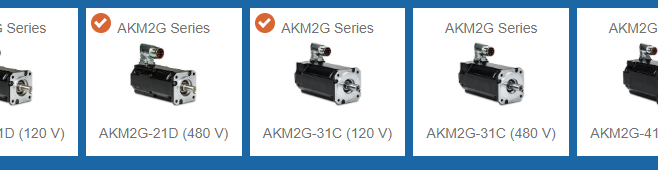

Selettore di prodotti - servomotore
