PCMM: Küçük ve Sade Ambalajında Güçlü Hareket Denetleyicisi

PCMM denetleyicisi Kollmorgen Automation Suite’in (KAS) Integrated Development Environment (IDE) ortamı kullanılarak programlanıyor ve Kollmorgen’in çok çeşitli hareket kontrol çözümleri ile tak-ve-çalıştır uyumluluğuna sahip.

KAS, kullanımı kolay ve programlanabilir arayüzü, dahili yardımcı programları ve yapılandırma ekranları, ve tek tıklamayla simülasyon özellikleri sayesinde geliştirme süresinin azaltılmasına yardımcı olacak.

Global
Dünya çapında temin edilebilen ürün

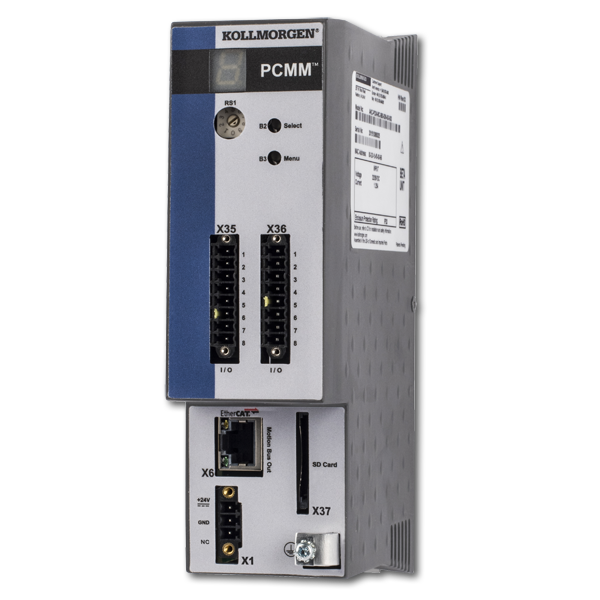

Kollmorgen PCMM Hareket Kontrolü
Industry 4.0 Ready Golden Mousetrap Finalist 2017

Özellikler

Donanım Özellikleri

  • Çok çeşitli makinelerin performans gereksinimlerini karşılan 1.2GHz'e kadar CPU
  • 32 eksene kadar senkronize yol kontrolü ve 128 eksene kadar koordineli hareket
  • Çoğu imalat sistemi için ana PLC, bilgisayar ya da ağa, TCP/IP, MODBUS, EthernetIP®, Profinet® destekleyen 100BaseT bağlantı
  • 250 μsn'ye kadar döngü süreleri
  • Hızlı teşhis ve sistem sorun giderme için alfasayısal ekran
  • Basit yedekleme/kurtarma ve dosya depolama için Çıkarılabilir SD bellek kartı
  • EtherCAT üzerinden genişletme G/Ç desteği ile dahili dijital G/Ç
  • Kabin alanını ve maliyetini azaltan kompakt boyut

Yazılık Özellikleri

  • IEC 61131-3 programlanabilir otomasyon ve hareket denetleyicisi
  • Yüksek performanslı hareket ve aygıt senkronizasyonu için EtherCAT master
  • Görsel programlama için PipeNetwork™ hareket motoru
  • Garantili performans ve stabilite için gömülü RTOS
  • Uzak teşhis ve durum denetimi için entegre web sunucusu
  • Modüler makineler ve esnek imalat sistemleri için ideal tasarım

Sistem Entegrasyonu

  • Komple otomasyon çözümü için Kollmorgen’in AKD® servo sürücüleri, AKM® döner servomotorları, AKI® HMI'leri ve AKT® bara G/Ç modülleri ile eklemsiz entegrasyon
  • Makineniz ya da fabrikanıza hızlı entegrasyon için OPC, MODBUS, TCP/IP, UDP ve ortak bara aracılığıyla ağ iletişimi
  • KAS IDE'de yer alan dahili sezgisel EtherCAT yapılandırma araçları, ağ yapılandırmasını kolaylaştırır
  • Hızlı servo ayarlama ve makine optimizasyonu için Entegre Kollmorgen Workbench®

Faaliyete Geçin

Başarılı bir makine tasarlamanıza ve oluşturmanıza ve dünyanın herhangi bir yerinde güvenilir bir şekilde üretken tutmanıza yardımcı olmak için Kollmorgen desteğine güvenin. Ortak mühendislik uzmanlarımız, hareket gereksinimleriniz için mükemmel bir çözüm sağlamak için sizinle birlikte çalışacaktır.

Bir hareket uzmanıyla konuşun
Dökümantasyon
başlık Dil tarih boyut Email
pdfKAS Release Notes EN (REV L) English 20 Ara 2019 636.32 KB
pdfPCMM Installation Manual EN DE FR IT PT ES RU ZH (REV D) Chinese, Simplified, English, French, German, Italian, Portuguese, Brazil, Russian, Spanish 04 Eyl 2019 2.95 MB
pdfPCMM Safety Notes EN DE FR IT PT ES RU ZH (REV A).pdf Chinese, Simplified, English, French, German, Italian, Portuguese, Brazil, Russian, Spanish 05 Şub 2020 625.98 KB
pdfPCMM Typenschlüssel German 16 Eki 2017 50.12 KB
Kurum Onayları
başlık Dil tarih boyut Email
Blue Guide German 15 Tem 2015
pdfPCMM EU Declaration of Conformity (REV 1/27/2017) English 31 Oca 2017 118.29 KB
Veri Sayfası
başlık Dil tarih boyut Email
pdfPCMM 可编程运动控制器 Chinese, Traditional 29 Ağu 2018 2.04 MB
katalog
başlık Dil tarih boyut Email
Kollmorgen otomasyon ve hareket kontrol çözümleri kataloğu TR Turkish 12 Şub 2016 11.05 MB
Kollmorgen Automationslösungen Katalog German 09 Nis 2017 11.17 MB
KOLLMORGEN Motion Control- und Antriebslösungen Katalog CH German 01 Oca 2020 13.54 MB
Kollmorgen Automation and Motion Control English 06 Kas 2019 15.76 MB
Kollmorgen Automation Solutions and Product Catalog EMEA English 21 Haz 2018 15.99 MB
Kollmorgen Automation Suite (KAS) Catalog English 01 Ara 2017 14.02 MB
Kollmorgen Catalogo Automazione e Motion Control IT Italian 01 Oca 2020 12.08 MB
科尔摩根 运动控制及伺服系统解决方案 Chinese, Simplified 26 Oca 2018 16.64 MB
broşür
başlık Dil tarih boyut Email
Kollmorgen PCMM Programlanabilir Makine Denetleyicisi Flyer Turkish 03 Kas 2016 393.26 KB
Kollmorgen PCMM Programmierbare Maschinensteuerung Flyer German 03 Kas 2016 407.35 KB
Kollmorgen Motion Components Brochure EN RevB English 14 Eki 2011 1.81 MB
Kollmorgen PCMM Programmable Machine Controller Flyer English 03 Kas 2016 786.29 KB
Kollmorgen PCMM Motion Controller Programmabile Flyer Italian 03 Kas 2016 406.52 KB

These 3D models are intended to guide your design activities and may be used as reference information. Be sure to consult a Kollmorgen expert to ensure you have the most current and accurate information for critical aspects of design work

Drawings
başlık Dil tarih boyut Email
2D/3D Models for AKC-PCMM MC-080 (800MHz), M1-120 (1.2GHz), M2-120 (dual-core 1.2 GHz) English 28 Haz 2018
Bellenim
başlık Dil tarih boyut Email
zipKAS Runtime Firmware for AKC-PCMM (KAS-PCMM-M-M1EC) rev3.03.0.81709
Release: 3.03
English 29 Oca 2020 12.45 MB
zipKAS Runtime Firmware for AKC-PCMM (KAS-PCMM-M-M2EC) rev3.03.0.81709
Release: 3.03
English 29 Oca 2020 12.51 MB
zipKAS Runtime Firmware for AKC-PCMM (KAS-PCMM-M-MCEC) rev3.03.0.81709
Release: 3.03
English 29 Oca 2020 12.45 MB
Fieldbus Support
başlık Dil tarih boyut Email
zipKAS Controller EIP rev2_9.zip
Release: –
English 27 Şub 2017 18.69 KB
xmlKAS Device GSDML V2.1
Release: 2.1, 2.10
English 12 Şub 2014 191.07 KB
Article
KAS T-Bot Motion Control [toc] Introduction This application note details using the KAS PxMM multi-axis controller to control a 2 axis T-Bot mechanism. A T-Bot performs 2 axis control through a  mechanism (a...
KAS v3.03 is now available!! New Features FailSafe over EtherCAT (FSoE) "Black Channel" Communication AKD2G Drive Integration: Backup/Restore AKD2G with SMM options #2 (basic) and #3 (advanced) Robotic...
Choosing a KAS Controller Choosing the Correct Controller For Your Application's Needs Choosing a controller that matches your project is important. You don't want to overspend on a device that is significantly more...
Drive a stepper control by PCMM and AKD The output AKD X9 interface allows to produce Step/Dir or A/B pulses depending on the Encoder Emulation configuration:   Position values are coming to the interface via EtherCAT (...
KAS v3.02 is now available!! New Features AKD2G Drive Integration: Single and Multi-Axis drive variants Position and Time-based Capture Feedbacks #2-5 Simplified User Units and Synchronized with WorkBench...
