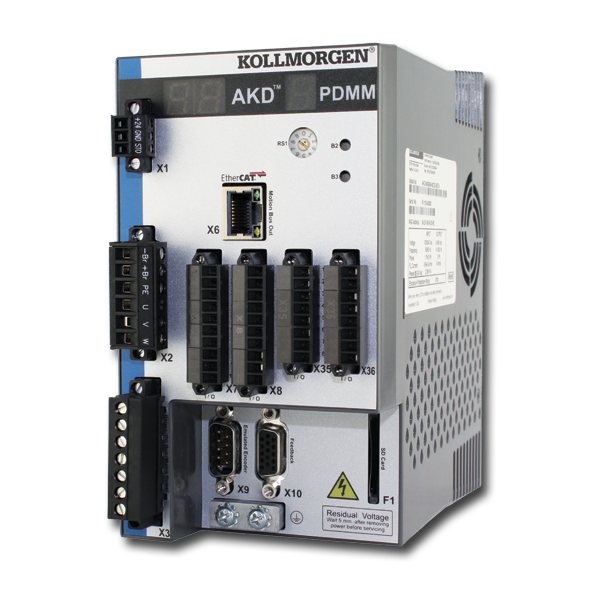

Drive programável AKD PDMM™ - Master multieixos

O drive programável AKD PDMM™ combina um eixo de servo AKD e um controlador mestre compatível com sete ou mais eixos AKD adicionais em um pacote único e compacto. Fornece controle integrado para vários eixos de alto desempenho, interfaces de I/O e HMI completas e inclui os recursos de automação completos da Kollmorgen Automation Suite™ – oferecendo a você um ambiente de desenvolvimento único e dimensionável para máquinas baseadas em AKD, PDMM e PAC.

Global
Produto disponível em todo o mundo

Recursos

Benefícios

  • Espaço no painel, custos de cabeamento e tempo de montagem reduzidos com o eixo do Servo Drive AKD, uma máquina programável com eixos múltiplos e Controle de movimento em um único pacote – eliminando a necessidade de um controle separado em várias aplicações.
  • Acelera o tempo de projeto e simplifique a integração usando um único ambiente de desenvolvimento dimensionável para programar o AKD PDMM, além de aplicações baseadas em PAC com até 128 eixos.
  • Minimize os riscos e maximize o desempenho com nosso hardware de drive AKD líder do setor integrado à arquitetura comprovada do Kollmorgen Automation Suite
  • Ofereça recursos avançados em uma máquina de alto desempenho com as vantagens dos recursos de coengenharia da Pipe Network™ e da Kollmorgen
  • Controla vários servoeixos de alto desempenho sem necessidade de um controle separado, economizando espaço no gabinete e custos de cabeamento.
  • Monte um sistema completo com desempenho ideal usando drives, motores, módulos de I/O, painéis HMI e outros componentes projetados para funcionar juntos.

Recursos

  • O Kollmorgen Automation Suite™ oferece programação, teste, configuração e comissionamento completamente integrados
  • O utilitário integrado do servidor da web simplifica o serviço
  • Controle 20 ou mais eixos* reduzindo ao mesmo tempo o espaço ocupado pela máquina:
    • Controle de movimento master de múltiplos eixos EtherCAT com um eixo de drive padrão AKD™
    • IEC61131-3 soft PLC completo para o controle da máquina, compatível com até 5 linguagens de programação
    • Opção de PLCopen para movimento ou Pipe Network™ para a programação do controle de movimento
    • A memória não volátil de 32 KB armazena dados da máquina para eliminar desperdícios na reinicialização após um corte de energia
    • O slot para cartão SD simplifica o backup e o comissionamento, sem a utilização de um PC
    • O I/O incluído abrange 13 entradas digitais, 4 saídas digitais, 1 entrada analógica, 1 saída analógica (expansível com I/O remoto AKT series)
  • Funciona com o Kollmorgen Visualization Builder™ para a programação de painéis de interface humano-máquina AKI
  • Permite a compatibilidade plug-and-play com o Servo motor
  • Proporciona acesso a todas as vantagens da variedade de plataformas de motores da Kollmorgen, incluindo AKM™, CDDR™ e outras tecnologias do acoplamento direto
  • É compatível com o feedback do desempenho em tempo real dos dispositivos inteligentes de feedback (SFD), EnDat2.2, 01, BiSS, codificador analógico Sine/Cos, codificador incremental, HIPERFACE® e determinador
  • A sintonia automática de frequência completa garante o movimento perfeito em todo o visão do desempenho

* O número máximo de eixos depende da complexidade do movimento/automação e do desempenho

Especificações

120/240 VAC
1 e 3 fases
Corrente contínua (Arms) Pico de corrente (Arms) H
(mm/polegadas)
W
(mm/polegadas)
D
(mm/polegadas)
AKD-M00306-xxEC-0000 3 9 168 / 6.61 89 / 3.50 156 / 6.14
AKD-M00606-xxEC-0000 6 18 168 / 6.61 89 / 3.50 156 / 6.14
AKD-M01206-xxEC-0000 12 30 196 / 7.72 95.3 / 3.75 187 / 7.36
AKD-M02406-xxEC-0000 24 48 248 / 9.76 100 / 3.94 228 / 8.98
240/400/480 VAC
3 fases
Corrente contínua (Arms) Pico de corrente (Arms) H
(mm/polegadas)
W
(mm/polegadas)
D
(mm/polegadas)
AKD-M00307-xxEC-0000 3 9 256 / 10.08 100 / 3.94 185 / 7.28
AKD-M00607-xxEC-0000 6 18 256 / 10.08 100 / 3.94 185 / 7.28
AKD-M01207-xxEC-0000 12 30 256 / 10.08 100 / 3.94 185 / 7.28
AKD-M02407-xxEC-0000 24 48 306 / 12.05 100 / 3.94 228 / 8.98
AKD-M04807-xxEC-0000 48 96 385 / 15.16 185 / 7.28 225 / 8.85

"xx" : MC ou M1
MC = 800MHz CPU, M1 = 1.2GHz CPU
