Drives Programáveis AKD™ BASIC
A série AKD™ BASIC fornece todos os recursos de desempenho de nossa série AKD, junto com uma máquina integrada e um controle de movimento que pode ser programado em BASIC usando o ambiente de desenvolvimento integrado da Kollmorgen. Com funções de controle no próprio drive, não existe necessidade de um PLC separado, reduzindo o tempo de projeto, cabeamento e o espaço do painel, e permitindo processos mais complexos com máximo desempenho.

Recursos
Recursos
- Controle da máquina e controlador de movimento de alto desempenho construído para o drive para controle de 1,5 eixos (1 eixo real e 1 eixo virtual)

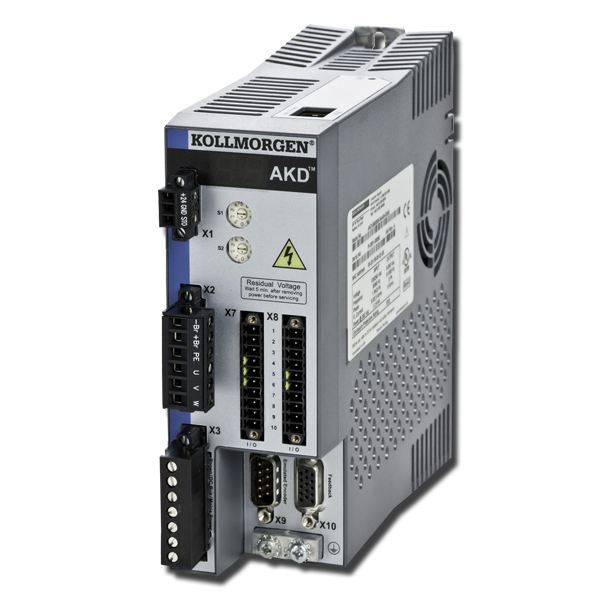

- Versão padrão:
- 7 entradas digitais configuráveis (+1 dedicado para permitir)
- 2 saídas digitais configuráveis (+1 relé de falha)
- 1 entrada analógica e 1 saída analógica
- Porta de serviço para comissionamento, programação e Modbus TCP/IP

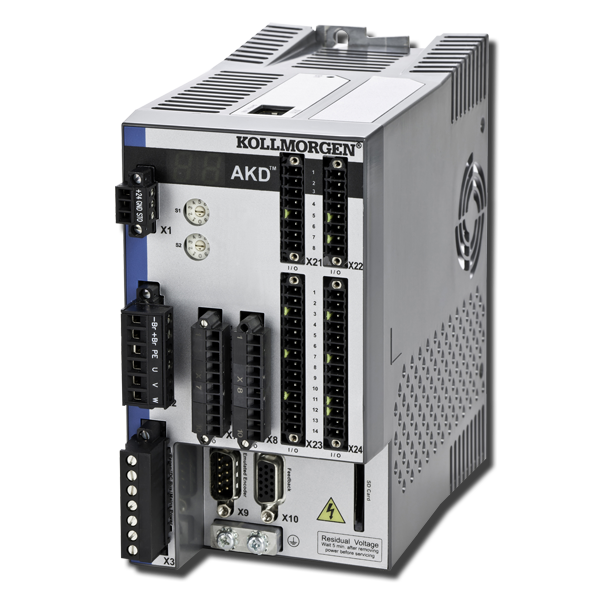

- Versão E/S expandida:
- 20 entradas digitais (1 dedicado para permitir)
- 12 saídas digitais (1 relé de falha dedicada)
- 2 entradas analógicas e 2 saídas analógicas
- Cartão de memória SD para armazenamento de parâmetros e programas
- Porta de serviço para comissionamento, programação e Modbus TCP/IP
- Disponível nos mesmos níveis de energia e tensão que nossa série AKD™
- Linguagem de programação BASIC, incluindo a capacidade de usar sequencias condicionais
- A interface de programação é um recurso padrão do AKD WorkBench e inclui recursos de fácil utilização como destaque de sintaxe automática, preenchimento automático, formatação automática e modelos de código
- Recurso de bloqueio de código-fonte com proteção por senha
Benefícios
- Com a adição de um drive/controlador com programação BASIC no drive, a série AKD™ alcança um novo marco para versatilidade e facilidade de uso
- O AKD BASIC permite que aplicações de um único eixo sejam manuseadas nos mesmos tamanhos de embalagem que o drive AKD padrão, sem a necessidade de um controlador separado
- A versão E/S expandida integra entradas/saídas analógicas e digitais adicionais, eliminando a necessidade para E/S remotas e fornecendo capacidades ainda maiores para servir como uma máquina/pacote de controle de movimento completo
- Eliminar a necessidade de um PLC separado reduz substancialmente o tempo de projeto, cabeamento, espaço do painel e o custo geral
- A linguagem de programação BASIC é amplamente usada, fácil de aprender e permite uma programação mais rápida de processos de movimento mais complexos
- BASIC suporta sequencias condicionais, cames, curva S, perfis de movimento sem limites e outras técnicas para movimento mais avançado
- A programação por menu dentro do AKD WorkBench oferece formatação inteligente, modelos e capacidades de depuração para acelerar o desenvolvimento e ajudar na documentação de código
- A versão E/S expandida suporta cartão de memória SD para uma fácil transferência e manutenção de programa, sem a necessidade de um PC
- O bloqueio de código-fonte protege a sua propriedade intelectual e os recursos diferenciados de sua máquina
Especificações
120/240 VCA 1 e 3 fases(85-265 V) |
Corrente Contínua (A RMS) |
Corrente de pico (A RMS) |
Potência de Saída Contínua (Watts) |
---|---|---|---|
AKD-x00306 | 3 | 9 | 1100 |
AKD-x00606 | 6 | 18 | 2000 |
AKD-x01206 | 12 | 30 | 4000 |
AKD-x02406 | 24 | 48 | 8000 |
240/480 Vca 3 fases(187-528 V) |
Corrente Contínua (A RMS) |
Corrente de pico (A RMS) |
Potência de Saída Contínua (Watts) |
AKD-x00307 | 3 | 9 | 2000 |
AKD-x00607 | 6 | 18 | 4000 |
AKD-x01207 | 12 | 30 | 8000 |
AKD-x02407 | 24 | 48 | 16,000 |
