EC3 Serisi

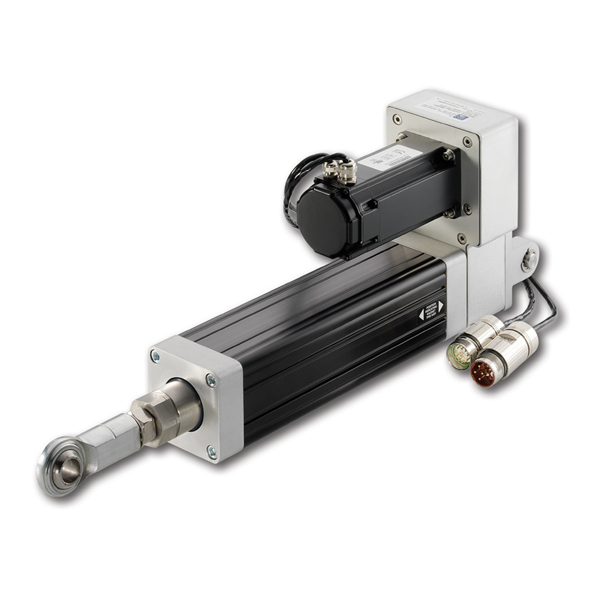

EC3 Serisi, orta ile ağır hizmet tipi itiş yükleri için sağlam elektrikli silindirler sağlar. Bilyalı ya da kurşun vida tipleri, motor-vida azaltma tiplerinden oluşan bir seçim ile sessiz çalışma, düşük boşluk ve yüksek doğruluk sağlar. Son derece dayanıklı rulman ve tahrik mahfazaları, neme ve kirleticilere direnmek için isteğe bağlı çevresel özelliklerle mevcuttur. Özel tasarım rutin bakım ihtiyacını en aza indirir.

Bize ulaşın

Global
Kuzey Amerika dışında kısıtlı ürün
Elektrik Silindirleri - EC3 Büyük

Özellikler

EC3 Serisi ile kullanıma uygun motorlar şunlardır:

  • Kollmorgen T32T/V Serisi hibrit step motorlar (P7000 tahrik önerilir)
  • Kollmorgen AKM23C, 23D, 42E ve 42G Serisi AKM™ fırçasız servo motorlar
  • NEMA 23 özel motor montaj düzeneği

Özellikler

  • Maks. strok uzunluğu: 1,000 mm (39.4 in)
  • Maks. itiş: 7,200 N (1,620 lbf)
  • 4, 5, 10, 16 mm eksen ile tahrik edilen bilyalı ve kurşun vidalar
  • Step, fırçasız servo ve özel motor seçenekleri
  • Rulman/tahrik mahfazası: 6063-T6 alüminyum, anodize
  • Montaj levhaları: 6061-T6 alüminyum, dökme alüminyum levha, anodize
  • İtiş rulmanları: açısal temas, yüksek itiş bilyalı rulmanlar
  • Kurşun vida: karbon çelik alaşım, somun: bronz
  • Sarmal dişli: alaşımlı çelik, kabuk sertleştirilmiş
  • Kılavuz silindir: 6063-T6 alüminyum, sert anodize
  • İtiş borusu: 300 serisi paslanmaz çelik, 1/4 sert ve taşlanmış
  • Bilyalı vida ve somun: ısıl işlem görmüş karbon çelik alaşımı
  • Kayış/kasnak: AT-5, çelik gergin kordonlu poliüretan

Seçenekler

  • Standart veya 0.1 mm'ye kadar özel uzunluklar
  • Motor veya vidalı frenler
  • Dişli, yuvarlak veya çatal mil uçları
  • Çevre koruyucu pabuç
  • Zamanlama kayışı, sarmal dişli ve düz doğrudan iletim
  • Flanş, çatal, yan ve mafsal silindiri montaj tipleri
  • Manyetik ev ve limit sensörleri
  • Lineer potansiyometre çıkışı

Bize ulaşın

Spesifikasyonlar

MEKANİK ÖZELLİKLER Kurşun Vida Versiyonu Bilyalı Vida Versiyonu
Maks. Strok Uzunluğu, mm (in) 1000 (39.37) 1000 (39.37)
Vida Ekseni, mm 4 16.10,5
Vida Çapı, mm 20 20
Ünite Diş Boşluğu, mm (in) 0.40 (0.016) 0.25 (0.010)
Boyutsal Standart Metrik ISO6431 Std. Metrik ISO6431 Std.
Silindir Boyutu, mm 63 63
Motor Montaj Tertibatı paralel ya da düz paralel ya da düz
PERFORMANS ÖZELLİKLERİ Gezinme ömrü standartı: 25.4 km (1,000,000 in)
Maks. İtiş Gücü, N (lbf) 7200 (1620) 7200 (1620)
Maks. Hız, m/s (in/s) 0.20 (8.0) 1.28 (50)
Maks. Görev Döngüsü Derecesi 50 100
Std. Çalışma Sıcaklığı Aralığı, °C (°F) -30 ila + 70 (-22 ila + 158) -30 ila + 70 (-22 ila + 158)
Çevre IP54 Std. IP65 Ops. IP54 Std. IP65 Ops.
