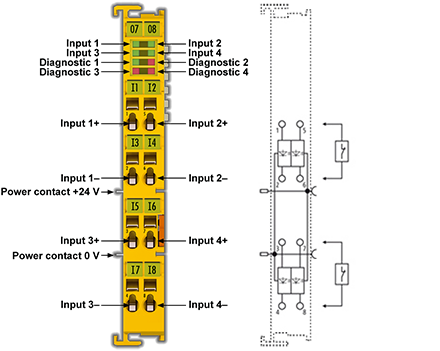

Cartão de entradas digitais de 4 canais, Segurança

O AKT2G-SDI-004 é um cartão de 4 entradas digitais à prova de falhas. Com conexão de dois canais, atende aos requisitos de IEC 61508:2010 SIL 3, DIN EN ISO 13849-1:2015 (Cat 4, PL e), UL508, UL1998 e UL991.

Global
Produto disponível em todo o mundo
Cartão de entradas digitais de 4 canais, Segurança

Especificações

Consulte a ajuda da web do KAS para informações importantes sobre a aplicação e o uso de terminais de I/O com classificação de segurança.

Dados técnicos AKT2G-SDI-004
Número de entradas 4
Exibição de status

4 (um LED verde por entrada)

Tempo de reação (ler entrada/gravar no barramento E)

tipicamente: 4 ms,

máximo: veja o tempo de reação ao erro

Tempo de reação ao erro

≤ tempo do fiscalizador

Comprimento do cabo entre o senso e o terminal

não blindado máx. 100 m (0,75 ou 1 mm²) blindado máx. 100 m (0,75 ou 1 mm²)

Corrente de saída das saídas de relógio

tipicamente 10 mA, máx. 15 mA

Imagem do processo de entrada

6 bytes

Imagem do processo de saída

6 bytes

Tensão de alimentação AKT2G-SDI-004 (PELV)

24 VCC (-15% / +20%)

Entradas de tensão de sinal "0"

-3 V a 5 V (EN 61131-2, tipo 3) consultar a seção Curva característica das entradas

Entradas de tensão de sinal "1"

11 V a 30 V (EN 61131-2, tipo 3) consultar a seção Curva característica das entradas

Consumo de corrente da eletrônica modular em 24 V (sem consumo de corrente de sensores)

4 canais ocupados: tipicamente 12 mA

0 canais ocupados: tipicamente 1,4 mA

Consumo de corrente via barramento E

4 canais ocupados: aprox. 200 mA

Dissipação de energia do terminal

tipicamente 1 W

Isolamento elétrico (entre os canais)

não

Isolamento elétrico (entre os canais e o barramento E)

sim

Tensão de isolamento (entre os canais e o barramento E, sob condições de operação comuns)

isolamento testado com 500 VDC

Dimensões (L x A x D)

12 mm x 100 mm x 68 mm

Peso

aprox. 50 g

Temperatura ambiente permitida (operação) até SW 05

0 °C a +55 °C (consultar nota em Posição de instalação e distâncias mínimas)

Temperatura ambiente permitida (operação) de SW 06 (semana 02/2014)

-25°C a +55 °C (consultar nota em Posição de instalação e distâncias mínimas)

Temperatura ambiente permitida (transporte/armazenamento)

-40°C a +70°C

Umidade do ar permitida

5% a 95%, sem condensação

Pressão de ar permitida (operação/armazenamento/transporte)


750 hPa a 1.100 hPa

(isso corresponde a uma altura de aprox. -690 m a 2.450 m acima do nível do mar, assumindo uma atmosfera de padrão internacional)

Categoria climática de acordo com EN 60721-3-3

3K3

(o desvio de 3K3 é possível apenas com condições ambientais ideais e também se aplica apenas aos dados técnicos que são especificados de forma diferente nesta documentação)

Nível permitido de contaminação de acordo com EN 60664-1

nível de contaminação 2

(em conformidade com a seção Manutenção de I/O de segurança)

Condições operacionais inadmissíveis

Os terminais de segurança não devem ser usados nas seguintes condições operacionais:

•   sob a influência da radiação ionizante (que excede o nível da radiação ambiental natural)

•   em ambientes corrosivos

•   em um ambiente que leva a sujeira inaceitável do terminal do barramento de comunicação

Imunidade/emissão EMC

está em conformidade com EN 61000-6-2 / EN 61000-6-4

Resistência a vibração/choque

está em conformidade com EN 60068-2-6 / EN 60068-2-27

Choques

15 g com duração de pulso de 11 ms em todos os três eixos

Classe de proteção

IP20

Ambiente operacional permitido

No painel de controle ou caixa de terminais, com classe de proteção mínima IP54 de acordo com IEC 60529

Posição de instalação permitida

consultar seção Posição de instalação e distâncias mínimas

Aprovações

CE, cULus
