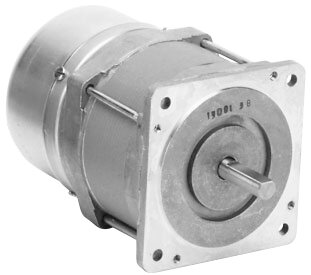

KS06, KS09 ve KS11 Serisi AC Senkronize Motorlar
Yüksek kutup sayılı motorlarımız doğal olarak daha yavaş hızlarda (72 veya 60 dev/dk) döner. Tek fazlı AC yardımcı güçten çalışmak için sadece bir direnç-kondansatör (RC) ağına ihtiyaçları vardır. Bu motorlar, 72 devir/dakika veya daha yavaş hızda çalışan yükler için bir AC senkronize motorda en yüksek torku sağlar. Üç farklı gövde seçeneği mevcutturlar.
Kuzey Amerika dışında kısıtlı ürün
Özellikler
- En yeni yüksek tork yapısı
- 1.500 oz-in'e (1059 N-cm) kadar motor torku
- 60 Hz'de 72 dev/dk, 50 Hz'de 60 dev/dk
- 120 ve 240 volt AC versiyonlar
- Pürüzsüz çalışma için RRC ağı
- Kablo veya bağlantı kutusu bağlantıları
- KS09, NEMA34 motorlarda mevcut dişli kutuları
- KS06, KS09, KS11 Serisi - Yüksek Tork - NEMA 23, 34, 42
- SS240, SS450 Serisi – NEMA 34
Spesifikasyonlar
120 Volt, 60 Hz, Tek Faz, 72 dev/dk
| Faz Kayması Bileşenleri | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| * Tip Numarası | Tork (min) | # Yük Ataleti | amper | Kablolama Şeması |
Direnç(ler) | Kondansatör (240 VAC) | |||||
| oz-in | N-cm | lb-in2 | kg-cm2 | Kit Numarası | ohm | vat | Kit Numarası | µf | |||
| ^KS061T1Y | 70 | 49 | 0.7 | 2.0 | 0.25 | R/R/C | 201052-034 | 600 | 12 | 201053-068 | l.5 |
| KS061T1Y | 80 | 56 | 0.5 | 1.5 | 0.25 | R/C | 201052-033 | 1,000 | 12 | 201053-038 | 2 |
| KS062T1Y | 140 | 99 | 2.0 | 5.9 | 0.35 | R/C | 201052-035 | 600 | 25 | 201053-044 | 3 |
| KS063T1Y | 185 | 131 | 4.0 | 12 | 0.40 | R/C | 201052-049 | 400 | 50 | 201053-076 | 5 |
| KS091T1Y | 240 | 169 | 4 | 12 | 0.50 | R/C | 201052-037 | 300 | 50 | 201053-076 | 5 |
| KS092T1Y | 450 | 318 | 8 | 23 | 0.60 | R/C | 201052-041 | 250 | 50 | 201053-069 | 6 |
| KS093T1Y | 700 | 494 | 13 | 39 | 1.00 | R/C | 201052-027 | 150 | 100 | 201053-074 | 11 |
| KS111T1W | 700 | 494 | 7 | 20 | 1.20 | R/C | 201052-045 | 100 | 100 | 201053-032 | 12,5 |
| KS112T1W | 1,100 | 777 | 13 | 38 | 1.70 | R/C | 201052-101 | 75 | 100 | 201053-081 | 20 |
| KS113T1W | 1,500 | 1,059 | 15 | 44 | 2.10 | R/C | 201052-104 | 50 | 200 | 201053-081 | 20 |
^ çok düzgün çalışma isteniyorsa bu R/R/C faz kaydırma düzenini kullanın.
