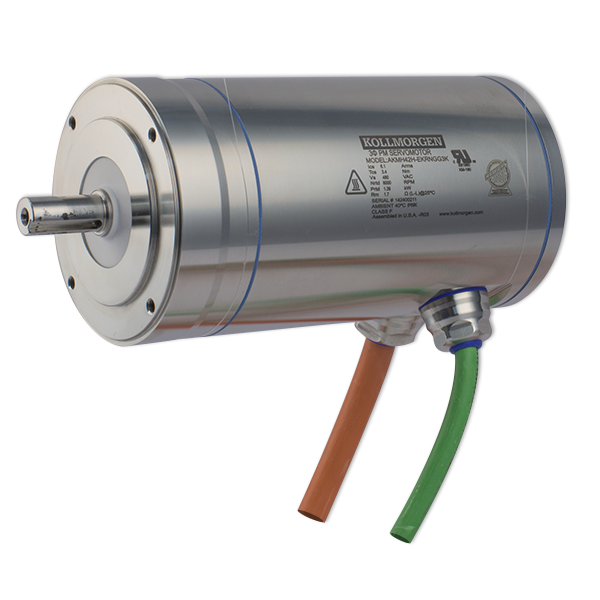

Paslanmaz Çelik AKMH Serisi
Kollmorgen, kurulduğu 1916 yılından beri zorlu ortamlar için özel çözümler tasarlıyor. Bunlardan en dikkat çekenleri Titanic'i incelemek için kullanılan ROV (uzaktan çalıştırılan araç) tipindeki Jason Jr.'da kullanılan motorlar idi. Bu tecrübeler, AKMH serisi motorların geliştirilmesinde kullanıldı. Gıdayla temas eden ve sıçrama bölgeleri için tasarlanan AKMH, temizleme süresini ve bakım ihtiyacını azaltır, böylece makineler için daha yüksek bir genel ekipman verimliliğine ulaşılmasına katkıda bulunur.
Özellikler
Daha Düşük Geri Çağırma Riski. Gıda Modernizasyonu Güvenlik Yasası (FMSA), gıda ürün üretimi ile ilgili olarak kamu sağlığını korumak amacıyla ABD federal hükûmetine tesisleri kapatma, gıda ürünlerini geri çağırma ve ağır cezalar verme yetkisi vermektedir. AKMH, gıda kaynaklı hastalıkları ve maliyetli ürün geri çağırmaları azaltmak amacıyla sektördeki en zorlu hijyenik gereksinimleri karşılayacak şekilde tasarlanmıştır.
Hızlı Temizlik ve Daha Yüksek Çalışma Süresi için Tasarlandı. AKMH paslanmaz çelik motor IP69K, EHEDG ve 3A için standartları karşılayacak şekilde tasarlanmıştır ve FDA onaylı, gıdada kullanılan malzemeler ile birlikte üretilmiştir. Düz yüzeylerin, çatlakların ve yarıkların dikkatli bir şekilde ortadan kaldırılması yoluyla, yabancı maddelerin ve bakterilerin birikmesi önlenir. AKMH muhafaza ve kablo yüksek basınçla, yüksek sıcaklıkla ve kostik kimyasallar ile yapılan günlük yıkamalara dayanabilir. Dayanıklı tasarım korkulukların ve kapakların motoru zorlu temizlik uygulamalarından koruma zorunluluğunu ortadan kaldırır. Bu AKMH özellikleri daha hızlı temizleme sağlar, makinenin çalışmasını sağlar ve üretim hattının genel ekipman verimliliğini artırır.
Sonuç. Paslanmaz Çelik AKMH serisi, katı aseptik makine uygulamaları için tasarlandı. AKMH, 19 standart motor boyutunda gelir ve gıda, meşrubat ve ilaç sektörlerinde bulunan pek çok motor uygulamasına uyacak şekilde her birinde çok sayıda standart sargı vardır. Kollmorgen AKMH, en yüksek makine temizlik standardını korurken genel ekipman verimliliğini artırır ve yıkıcı geri çağırma olasılığını azaltır.
- Makinenizin genel ekipman verimliliğini üstün yıkama tasarımı güvenilirliği ile artırın
- Daha kısa temizleme süresi ve daha yüksek güvenilirlik nedeniyle makinenizin sahip olma maliyetini azaltın
- AKMH'nin üstün hijyenik tasarımı nedeniyle müşterinizin geri çağırma riskini düşürerek makinenizin değerini artırın
- Motor ve kablo için IP69K sertifikasyonu
- Yoğunlaşmayı önleyecek eşsiz tasarım tekniği
- FDA Onaylı, gıda sınıfı O-halka contalar
- Tüm görünür yüzeyler 316L Paslanmaz Çelik, hijyen ve korozyon direnci için 303/304'ten daha üstün
- Herhangi bir kuytu nokta veya uç köşe içermeyen yuvarlak tasarım
- Dikey montajda bile su birikmesini ortadan kaldıran eğimli arka kapak
- Kirleri veya patojenleri yakalamak veya gıdaya düşmesini önlemek için herhangi bir harici donanım (cıvata, rondela veya vida) yoktur
- Pürüzsüz yüzey EHEDG ve 3A kriterlerini karşılar, hızlı temizleme sağlar ve patojenleri barındırmaz
- FDA Onaylı, gıda sınıfı yatak yağı
- FDA Onaylı gıda sınıfı mil contası
- Kablo borusu ihtiyacını ortadan kaldıracak şekilde tasarlanmış kablo
- Yıkama için koruyucu kapak gerekmez. Temizleme için ikinci bir sökme işlemi gerekmez
- Kablonun gıda bölgesinde olduğu uygulamalar için FDA onaylı, gıda sınıfı boru seçeneği
- Daha yüksek güvenilirlik, daha hızlı temizleme ve patojenlerin barınması için daha az yer sağlayan tek bir kablo
- Hijyenik işaretleme yöntemi patojenlerin barınmasını önler
- Uzun kullanım ömrü için özel mil işlemeli IP69K mil contası
- Kişiselleştirilebilir sistemimiz ihtiyaçlarınıza uyar, böylece makinenizin mekanik parçalarında düzeltme yapmak için daha az zaman harcarsınız
- Kurulumla ilgili olarak maliyeti ve harcanan zamanı azaltacak yenilikçi tasarım özellikleri
- Optimize performans için sektör lideri konfigürasyon becerisi
- 19 gövde/yığın uzunluğu kombinasyonu
- Makinenizin performansını optimize edecek sarımlar
- AKD sürücü ailesine doğrudan bağlantı için kablo tasarımları (tak ve çalıştır)
- Hem IEC hem de NEMA standartlarında kullanılabilir yüz ve flanş düzenekleri
- 8000 rpm'ye kadar anma hızları
- 22 Nm'ye kadar sürekli torklar
- 92 Nm'ye kadar tepe torklar
- Ek bir termal aşırı yükleme koruma ihtiyacı olmaksızın NFPA 79'u sağlayacak şekilde tasarlanan kablolar
- 15 metreye kadar yapılandırılabilir kablo uzunlukları; ara bağlantı kutusu gerekmez
- Otomatik kurulum için dijital ad plakasına sahip tümüyle dijital geri besleme
- Fren seçeneği
- Çoklu dönüşe sahip mutlak geri besleme seçeneği, tek dönüşlü mutlak geri besleme standardı
- UL/CE/IP69K sertifikasyonları
- EHEDG/NSF/BISSC sertifikaları başvuru aşamasında
Teknik Özellikler
| Anma Gücü (kW) Aralığı |
sürekli Tork Aralığı (Nm) |
Tepe Tork Aralığı | Maks Hız | Motor Çapı (mm) |
|
|---|---|---|---|---|---|
| AKMH2 | 0,18 - 0,52 | 0,4 - 1,4 | 1,6 - 5,5 | 8000 | 72,5 |
| AKMH3 | 0,35 - 0,72 | 1,1 - 2,5 | 4 - 10,5 | 8000 | 85 |
| AKMH4 | 0,6 - 1,0 | 1,7 - 5 | 6 - 20 | 6000 | 114 |
| AKMH5 | 0,77 - 2,2 | 4 - 12 | 13 - 45 | 6000 | 132 |
| AKMH6 | 2,1 - 5,5 | 10,4 - 21 | 35 - 79 | 6000 | 186 |
19 kullanılabilir AKMH boyutunun özeti. Daha fazla ayrıntı için AKMH Seçim Rehberine bakın
