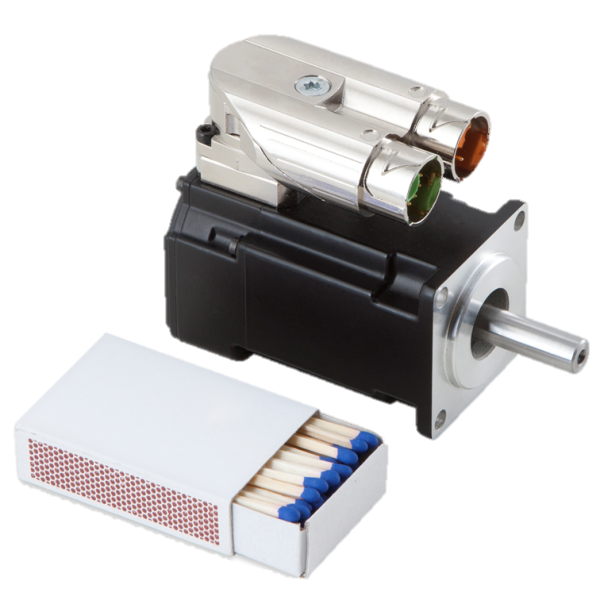

AKM2G ve AKM Düşük Voltajlı DC Servo Motorlar
AKM2G ve AKM Düşük Voltajlı servo motorlar, standartlar motorlarımız ile aynı dinamik performansı sunar, fakat sarımlar 24–96 Vdc veri yolu girişi için optimize edilmiştir. Mobil robotlar, taşınabilir tıbbi ekipmanlar, AGV'ler ve daha pek çoğu gibi aküyle çalışan uygulamalar için idealdir.
Ürün dünya çapında mevcuttur
Özellikler
Özellikler
Mevcut AKM2G ve AKM elektromanyetiklerinden türetilen bu servo motorlar, düşük voltajlı güç girişi gereksinimleri olan eksenlere yönelik için optimize çözümler sunmak için Kollmorgen mühendislik birimi tarafından özenle seçilen düşük voltajlı sarımlara sahiptir.
AKM2G ve AKM Düşük Voltajlı ürünler, geniş bir yelpazede yapılandırılabilir seçeneklere ve özelliklere sahiptir ve ayrıca daha büyük AKM2G ve AKM ürün portföyünde sunulduğu gibi OEM'e özel ortak mühendislik çözümleri de bulunur.
Özellikler:
- 24–96 Vdc değerine sahip AKM2G türleri: 1,73 ila 3,83 Nm durma torku aralığı ve 8000 rpm'ye kadar motor hızları ile tek tasarım boyutu.
- 24–48 Vdc değerine sahip AKM türleri: 0,18 ila 1,25 Nm durma torku aralığı ve 4500 rpm'ye kadar motor hızları ile üç tasarım boyutu.
- CE Uyumlu / UL-Onaylı (ABD ve Kanada)
- AKM2G ve AKM servo motor serileri ile aynı motor yapısı, tasarım özellikleri ve avantajları.
Teknik Özellikler
1Motor sarımı sıcaklık artışı, ∆T = 100° C, 40° C ortamda
2Varsa park frenini toplam atalete ekleyin
3Fren motoru 0,45 kg ekler
1Motor sarımı sıcaklık artışı, ∆T = 100° C, 40° C ortamda
2Varsa park frenini toplam atalete ekleyin
3Fren motoru 0,45 kg ekler
1Motor sarımı sıcaklık artışı, ∆T = 100° C, 40° C ortamda
2Varsa park frenini toplam atalete ekleyin
3Fren motoru 0,45 kg ekler
Teknik Özellikler
Gösterilen değerler her model için temsilidir. Kesin bilgi için Seçim Rehberine, Kurulum kılavuzuna ya da Hareket mühendisliği ve/veya eğri oluşturucu araçlarımıza başvurun.
AKM2G-2x Teknik Özellikleri
| Parametre | Sem | Birim | AKM2G-21 | AKM2G-22 | AKM2G-23 | AKM2G-24 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maks Sürekli Tork (Durma)1 | Tcs | Nm | 0,642 | 1,12 | 1,50 | 1,82 | ||||||||
| Maks Tepe Tork | Tp | Nm | 1,79 | 3,35 | 4,73 | 5,97 | ||||||||
| Maks Anma Hızı | Nrtd | rpm | 8000 | 8000 | 8000 | 8000 | ||||||||
| Maks Anma Gücü (devir) | Prtd | kW | 0,452 | 0,791 | 0,989 | 1,085 | ||||||||
| Rotor Ataleti (Çözücü geri beslemesi dâhil)2 | Jm | kg-cm2 | 0,093 | 0,155 | 0,217 | 0,279 | ||||||||
| Frensiz ağırlık3 | W | kg | 1,1 | 1,4 | 1,7 | 2,0 | ||||||||
2Varsa park frenini toplam atalete ekleyin
3Fren motoru 0,45 kg ekler
AKM2G-3x Teknik Özellikleri
| Parametre | Sem | Birim | AKM2G-31 | AKM2G-32 | AKM2G-33 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Maks Sürekli Tork (Durma)1 | Tcs | Nm | 1,73 | 2,89 | 3,83 | ||||||
| Maks Tepe Tork | Tp | Nm | 6,14 | 10,7 | 14,6 | ||||||
| Maks Anma Hızı | Nrtd | rpm | 7800 | 6400 | 4700 | ||||||
| Maks Anma Gücü (devir) | Prtd | kW | 1,15 | 1,51 | 1,50 | ||||||
| Rotor Ataleti (Çözücü geri beslemesi dâhil)2 | Jm | kg-cm2 | 0,426 | 0,813 | 1,2 | ||||||
| Frensiz ağırlık3 | W | kg | 1,8 | 2,5 | 3,3 | ||||||
2Varsa park frenini toplam atalete ekleyin
3Fren motoru 0,45 kg ekler
AKM2G-4x Teknik Özellikleri
| Parametre | Sem | Birim | AKM2G-41 | AKM2G-42 | AKM2G-43 | AKM2G-44 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maks Sürekli Tork (Durma)1 | Tcs | Nm | 2,91 | 5,17 | 7,07 | 8,6 | ||||||||
| Maks Tepe Tork | Tp | Nm | 7,28 | 14,5 | 21,2 | 27,1 | ||||||||
| Maks Anma Hızı | Nrtd | rpm | 5000 | 2800 | 1900 | 1600 | ||||||||
| Maks Anma Gücü (devir) | Prtd | kW | 1,31 | 1,39 | 1,32 | 1,36 | ||||||||
| Rotor Ataleti (Çözücü geri beslemesi dâhil)2 | Jm | kg-cm2 | 0,774 | 1,36 | 1,95 | 2,53 | ||||||||
| Frensiz ağırlık3 | W | kg | 2,90 | 3,86 | 4,81 | 5,76 | ||||||||
2Varsa park frenini toplam atalete ekleyin
3Fren motoru 0,45 kg ekler
Tamamen Özelleştirilebilir
Ayrıca Tamamen Özelleştirme Yapabiliriz
İhtiyacınız olan şeyi göremediniz mi? Hızlı prototip oluşturma ve tam performansla üretim için geliştirme sağlayarak uygulamanızda mükemmel uyumu özelleştirmek için sizinle çalışıyoruz. Bizimle iletişime geçerek aradığınız şeyi bize bildirin.
Başvuru Formu
Başlayın
Başlayın
Başarılı bir makine tasarlamanıza ve oluşturmanıza ve dünyanın herhangi bir yerinde güvenilir bir şekilde üretken tutmanıza yardımcı olmak için Kollmorgen desteğine güvenin. Ortak mühendislik uzmanlarımız, hareket gereksinimlerinize mükemmel uyan bir çözüm tasarlamak için sizinle birlikte çalışacak.
Bir hareket uzmanı ile görüşün
