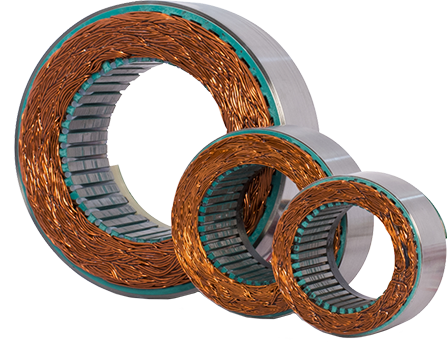

TBM™ Serisi Gövdesiz Motorlar
Bu tork üreten fırçasız motorlar, robotik eklemler, mobil robotlar ve diğer aküyle çalışan makineler gibi düşük voltajlı uygulamalarda nispeten düşük hızlarda yüksek tork iletmek için optimize edilmiştir. Kompakt ve verimli TBM™ Serisi, rotoru desteklemek için makinenin kendi yataklarını kullanarak doğrudan makineye dâhil edilmek üzere tasarlanmıştır.
Daha Fazla Çalışma Zamanı
Makine tasarımınızın karmaşıklığını azaltın. Arızaya meyilli aktarım bileşenlerini çıkarıp yükü doğrudan tahrik etmek maliyetli arıza olasılığını azaltır ve pahalı, önleyici bakım gereksinimini önler. Sonuçta makineniz için daha düşük toplam sahip olma maliyeti elde edersiniz.
Özellikler
Özellikler
- 60 mm (2,36 inç) ile 129 mm (5,08 inç) OD arasında birden çok gövde boyutu
- 24/48 VDC standart optimize sarımlar
- Düşük vuruntulu tasarım
- 155°C sürekli dahili sarım sıcaklığı kapasitesi
- Aşınma koruması için paslanmaz çelik rotorlar
- Bantlı Rotorlar
- RoHS Uyumlu
- Anma voltajında CE uyumlu
- Özel sarımlar mevcuttur
- Sürgülü hall etkisi mevcuttur, önceden hizalanır ve fabrikada takılır
- Herhangi bir standart ürün karakteristiğinin (mekanik boyutlar, elektriksel seçenekler ve bağlantılar, hızlanma ve yavaşlamaya yönelik termal ve sarım optimizasyonu, tork, hız, güç, pürüzsüzlük vb.) spesifik ihtiyaçlarınıza göre modifikasyonu
Avantajlar
- Dişli kutusu, kayış ve kasnak bakımını ortadan kaldıran doğrudan yük bağlantısı
- Sıfır tepme ve uyumsuzluk ile daha duyarlı sistem performansı
- Bağlantı cihazlarının ortadan kalkmasıyla azalan genel makine boyutu
- Gömülü motor kompakt makine tasarımına olanak tanır, fikri mülkiyetinizin korunmasına yardım eder
Teknik Özellikler
| Gövde Boyutu | Dış Çap (inç) | Geçme Deliği (inç) | Sürekli Durma Torku | Tepe Durma Torku | Standart Yığın Uzunlukları Statör Çağı "A" |
Anma Veri Yolu Voltajı (VDC) | Maks Durma Tc Nm (oz-in veya lb-ft) |
Maks Tp Nm (oz-in veya lb-ft) |
Maks Anma N |
|---|---|---|---|---|---|---|---|---|---|
| TBM(s)60 | 60,35 mm (2,37 in) | 28,70 mm (1,13 in) | 0,41 - 1,16 Nm | 1,37 - 4,53 Nm | 12,70 mm (0,500 inç) 25,40 mm (1,000 inç) 50,80 mm (2,000 inç) |
48 VDC | 1,15 Nm (163 oz-in) | 5,00 Nm (708 oz-in) | 4300 RPM |
| TBM(s)76 | 75,97 mm (2,99 inç) | 36,07 mm (1,42 inç) | 0,99 - 2,39 Nm | 2,86 - 6,89 Nm | 15,24 mm (0,600 inç) 30,73 mm (1,210 inç) 46,23 mm (1,920 inç) |
48 VDC | 2,33 Nm (330 oz-in) | 6,74 Nm (955 oz-in) | 4025 RPM |
| TBM(s)129 | 128,93 mm (5,08 inç) | 55,88mm (2,20 in) | 3,12 - 10,3 Nm | 8,07 - 39,4 Nm | 13,33 mm (0,525 inç) 41,28 mm (1,625 inç) 54,61 mm (2,150 inç) |
100 VDC | 10,3 Nm (7,60 lb-ft) | 36,2 Nm (26,7 lb-ft) | 2700 RPM |
Modifikasyon Standardımızdır
Ticari olarak temin edilebilen motorların her tasarım ve performans talebini karşılayamadığını anlıyoruz. İşte bu yüzden binlerce standart modifikasyon öneriyoruz.
| Kurulum Özellikleri | Standart Modifikasyonlar |
|---|---|
| Rotor göbeği geometrisi | Yuvarlak, içi boş, flanşlı, kama yuvası, düz Geçme delikleri 5 mm (0,2 inç) ile yayınlanan maksimum değer (açıklama çizimine bakın) arasında |
| Montaj | Müşteriye özel cıvata deliği çapı ve çevresel model |
| Kablo uzunluğu | Temel model: 152 mm (6 inç) min. Müşteriye özel: 150 mm (5,9 inç) ile 1200 mm (47 inç) arasında |
| Kablo renkleri | Temel model: kırmızı, beyaz, siyah Diğer renkler, müşteriye özel |
| Termal sensör | PTC ya da doğrusal termistör tipi cihazlar |
| Hız/Tork Yetenekleri | Standart Modifikasyonlar |
|---|---|
| Sarım kalibreleri | Geniş sarım aralığı mevcuttur (kablo teli değişimi dâhil) |
| Yığın uzunluğu | Gövde boyutuna göre 3-5 yığın uzunluğu mevcuttur |
Ayrıca Tamamen Özelleştirme Yapabiliriz
İhtiyacınız olan şeyi göremediniz mi? Hızlı prototip oluşturma ve tam performansla üretim için geliştirme sağlayarak uygulamanızda mükemmel uyumu özelleştirmek için sizinle çalışıyoruz. Bizimle iletişime geçerek aradığınız şeyi bize bildirin.
