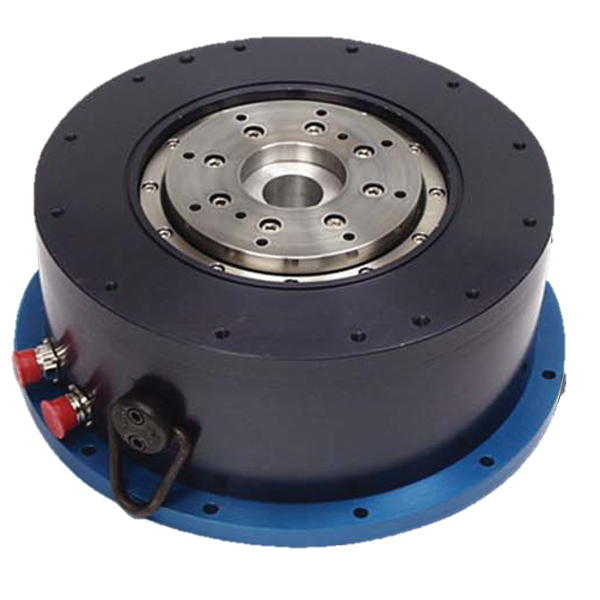

Gövdeli D & DH
Kollmorgen Gövdeli Doğrudan Tahrikli Rotatif (DDR) motorlar, hassas servo çözümleri için yüksek performans ve sıfır bakım sunmaktadır. Bu motorlar, çok kutuplu, geniş çaplı ve kısa gövde yapısı sayesinde üstün bir tork yoğunluğu sağlamak ve redüktör, zaman kayışı ve diğer aktarma organlarını ortadan kaldırmak için tasarlandı. Ortak mühendislik yaparak, uygulamanıza uygun çözümler sunmaktayız.
Dünya çapında temin edilebilen ürün
Özellikler
Özellikler
Özellikler
- D Serisi: 240 VAC enerji hattı
- DH Serisi: 400/480 VAC enerji hattı
- 5.3 ile 339 N-m arası (3.9 ile 250 lb-ft arası) sürekli tork, geniş bir yelpazede uygulama gerekliliklerini karşılamaktadır
- 800 rpm'ye kadar, yüksek tork/düşük hız gerektiren uygulamalar için uygun
- 3,240 watt'a kadar güç değeri, çoğu uygulamanın yüksek güç talebini karşılamaktadır
- Yüksek çözünürlüklü sine encoder geri besleme ile, bir ark saniyenin altında hassasiyet ve tekrarlanabilirlik sağlamaktadır
- İsteğe bağlı dayanıklı hızlı resolver geri beslemesi, zorlu koşullarda güvenli çalışma imkanı sunmaktadır
- IP65 ve 67 şaft sızdırmazlığı toza ve su sıçramalarına karşı dirençlidir
- Yerleşik ısıldirenci, aşırı sıcaklık koruması sağlar
- Global kabul için CE Uyumluluğu, UL Kabulü
Faydaları
- Mekanik veya değişken manyetik teknolojilerinin etkisini çok aşan endeksleme sistemlerinde işlevsellik sağlamaktadır
- Doğrudan yük bağlantısı boşluk, uyum ve özellikle redüktör, kayış veya kasnakların bakımını ve değiştirilmesini ortadan kaldırır
- Sıfır dişli boşluğu ve uyum daha hızlı tepki veren sistem performansı sağlar
- Bağlantı ekipmanlarını kaldırarak, toplam makine boyutunu azaltır
- Tek ve çift rulmanlı tasarım statik sürtünmeyi azaltır
Spesifikasyonlar
Spesifikasyonlar
240 Volt Sistemler
| AKD Servo Sürücü | Performans | |||||||
|---|---|---|---|---|---|---|---|---|
| AKD-0060X | AKD-0120X | AKD-0240X | Sürekli Tork1 | Tepe Torku | Maksimum Hız |
|||
| Nm | lb-ft | Nm | lb-ft | RPM | ||||
| D061 | x | 5,3 | 3,9 | 16,9 | 12,5 | 500 | ||
| D062 | x | 9,8 | 7,2 | 33,5 | 24,7 | 500 | ||
| D063 | x | 17,7 | 13,1 | 64,4 | 47,5 | 500 | ||
| D081 | x | 15,9 | 11,7 | 45,0 | 33,2 | 500 | ||
| D082 | x | 25,9 | 19,1 | 92,2 | 68,0 | 300 | ||
| D083 | x | 50,4 | 37,2 | 160 | 118 | 250 | ||
| D101 | x | 34,6 | 25,5 | 129 | 95,0 | 300 | ||
| D102 | x | 63,4 | 46,7 | 277 | 167 | 200 | ||
| D103 | x | 115 | 85,0 | 501 | 370 | 120 | ||
| D141 | x | 108 | 80,0 | 367 | 271 | 200 | ||
| D142 | x | 183 | 135 | 519 | 383 | 120 | ||
| D143 | x | 339 | 250 | 1341 | 969 | 60 | ||
400 / 480 Volt Sistemler
| AKD Servo Sürücü | Performans | |||||||
|---|---|---|---|---|---|---|---|---|
| AKD-0060X | AKD-0120X | AKD-0240X | Sürekli Tork1 | Tepe Torku | Maksimum Hız |
|||
| Nm | lb-ft | Nm | lb-ft | RPM | ||||
| DH061 | x | 5,3 | 3,9 | 16,9 | 12,5 | 800 | ||
| DH062 | x | 9,8 | 7,2 | 33,5 | 24,7 | 800 | ||
| DH063 | x | 17,7 | 13,1 | 64,4 | 47,5 | 800 | ||
| DH081 | x | 15,9 | 11,7 | 45,0 | 33,2 | 500 | ||
| DH082 | x | 25,9 | 11,7 | 45,0 | 33,2 | 500 | ||
| DH083 | x | 50,4 | 37,2 | 160 | 118 | 500 | ||
| DH101 | x | 34,6 | 25,5 | 129 | 95,0 | 300 | ||
| DH102 | x | 63,4 | 46,7 | 277 | 167 | 300 | ||
| DH103 | x | 115 | 85,0 | 501 | 370 | 250 | ||
| DH141 | x | 108 | 80,0 | 367 | 271 | 300 | ||
| DH142 | x | 183 | 135 | 519 | 383 | 300 | ||
| DH143 | x | 339 | 250 | 1341 | 969 | 120 | ||
