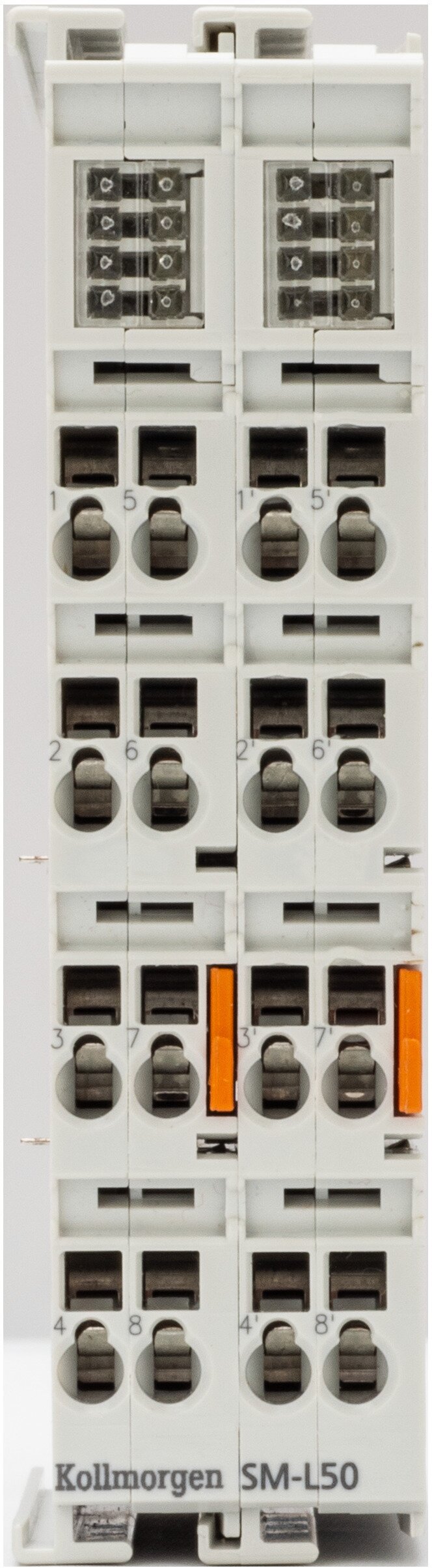

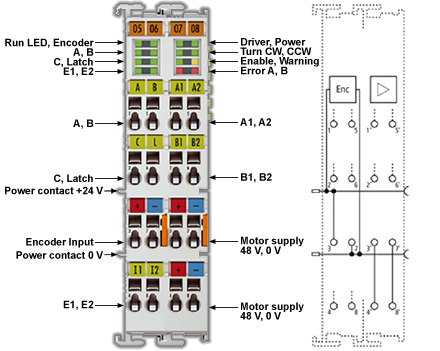

Step Motor Terminali, 50 V DC, 5 A, Vektör Kontrolü
AKT2G-SM-L50-000 EtherCAT Terminali, 5 A'e kadar olan orta seviye güç ve 8-50 V voltaj aralığındaki step Motorların doğrudan bağlantısı için tasarlanmıştır. Kompakt step motor çıkış katı, EtherCAT Terminalinde, limit anahtarları için iki dijital giriş ile birlikte yer almaktadır. AKT2G-SM-L50-000, programlama yoluyla motora ve uygulama gereksinimlerine göre ayarlanabilir. 64-kat mikro kademelendirme, özellikle sessiz ve kesin bir motor çalışması sağlar. Terminalin çıkış akımı, AKT2G-AC-FAN-001 fan kartuşu ile birlikte 6,5 A'e yükseltilebilir.
Ürün dünya çapında mevcuttur
Özellikler
Özellikler
| Teknik Veriler | AKT2G-SM-L50-000 |
|---|---|
| Çıkış sayısı | 1 step motor, 2 faz |
| Dijital çıkış sayısı | 2 limit pozisyonu, bir Enkoder sistemi için 4 adet |
| Dijital çıkış sayısı | Fren (0,5 A) için yapılandırılabilir 1 adet |
| Besleme voltajı | 8 … 50 V DC |
| Motor Akım/Faz (RMS) değerleri, fan kartuşu ZB8610 olmadan | 3,53 A |
| Motor Akım/Faz (RMS) değerleri, fan kartuşu ZB8610 ile | 4,59 A |
| Fan kartuşu AKT2G-AC-FAN-001 olmadan maksimum çıkış akımı | 5 A (aşırı yük ve kısa devre koruması) |
| Fan kartuşu AKT2G-AC-FAN-001 ile maksimum çıkış akımı | 6,5 A (aşırı yük ve kısa devre koruması) |
| Çalışma modları |
|
| Maksimum kademe frekansı | 1000, 2000, 4000, 8000 ya da 16000 tam kademe/sn (yapılandırılabilir) |
| Kademe deseni | 64 kata kadar mikro kademelendirme (otomatik anahtarlama, hıza bağımlı) |
| Akım kontrolör frekansı | yaklaşık 30 kHz |
| Enkoder darbe frekansı | maksimum 400.000 artım/sn (4 kat değerlendirme) |
| Giriş sinyali voltajı "0" | -3 V … 2 V |
| Giriş sinyali voltajı "1" | 3,7 V … 28 V |
| Giriş Akımı | tip. 5 mA |
| Teşhis LED'i | Uyarı şeridi A ve B, hata şeridi A ve B, güç, uyumlu |
| Çözünürlük | tipik uygulamalarda yaklaşık 5.000 konum (devir başına) |
| Güç Kaynağı | E-bus üzerinden, enkoder/sürücü aşaması: güç kontakları aracılığıyla, motor: terminal kontakları aracılığıyla |
| E-bus'tan akım tüketimi | tip. 140 mA |
| Elektrik yalıtımı | 500 V (E-bus/sinyal voltajı) |
| NoCoEStorage Desteği | evet |
| Yapılandırma | adres ayarı gerekmez |
| Ağırlık | yaklaşık 105 g |
| Çalışma sırasında izin verilebilir ortam sıcaklığı aralığı | 0°C ... +55°C |
| Saklama sırasında izin verilebilir ortam sıcaklığı aralığı | -25°C ... + 85°C |
| İzin verilebilir bağıl nem | %95, yoğuşmasız |
| Boyutlar (G x Y x D) | yaklaşık 27 mm x 100 mm x 70 mm (bağlantı halindeki genişliği: 24 mm) |
| Kurulum: | EN 60715'e göre 35 mm montaj kızağı üzerine |
| Titreşim/darbe direnci | EN 60068-2-6/EN 60068-2-27'ye uygun |
| EMC bağışıklığı/emisyonu | EN 61000-6-2/EN 61000-6-4'e göre IEC  /EN 61800-3'e göre |
| EMC kategorisi | Kategori C3 - standart Kategori C2, C1 - yardımcı filtre gereklidir |
| Koruma sınıfı | IP 20 |
| Kurulum pozisyonu |
|
| Onay | CE cULus |
