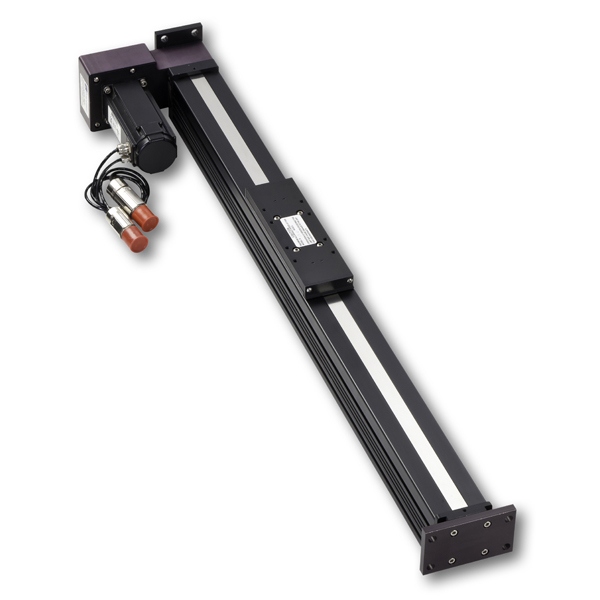

Milsiz Konumlandırıcılar - R3 Büyük

R3 Serisi

R3 Serisi milsiz aktüatörler, endüstriyel ortamlarda güvenilir çalışma sağlamak için sağlam tasarım, dahili esnek conta ve dahili lineer hareket kılavuz rayı içerir. Yüksek yük veya maksimum görev döngüsü ile yüksek hızlanma için donatılmış olan R3 serisi, en yüksek itme kapasitesi ve tekrarlanabilirlik sağlamak amacıyla en hızlı hareketler için kayış tahrikli ya da en yüksek itiş kapasitesi için vidalı tahrik ile alınabilir.

Global
Kuzey Amerika dışında kısıtlı ürün

Özellikler

R3 Serisi ile kullanıma uygun motorlar şunlardır:

  • Kollmorgen T22T ve T31T Serisi hibrit step motorlar
  • Kollmorgen R3-AKM23C, 23D, 42E ve 42G serisi AKM™ fırçasız servo motorlar
  • NEMA 23, 34 ve özel motor montaj düzenekleri

Özellikler

  • Maks. uzunluk: 2.743 mm (108 in)
  • Maks. itiş: 1,335 N (300 lbf), vidalı modeller
  • Maks. hız: 3,000 mm/s (120 in/s), kayışlı modeller
  • Kurşun vida, bilyalı vida veya zamanlama kayışlı tahrikler
  • Step, fırçasız servo ve özel motor seçenekleri
  • İç rulmanlar: hassas zemin rayında dönüşlü
  • Rulman mahfazası: 6063-T6 alüminyum, sert anodize
  • Taşıma tertibatı: 6063-T6 alüminyum, sert anodize
  • Kılavuz mahfazası: 6063-T6 alüminyum, sert anodize
  • Trapez vida: 0.625" çap alaşımlı çelik vida, yağlanmış bronz somun
  • Bilyalı vida: 0.625" çapta sertleştirilmiş alaşımlı çelik vida; alaşımlı çelik, ısıl işlem görmüş bilyalı somun
  • Sarmal dişli: alaşımlı çelik, kabuk sertleştirilmiş
  • Kayışlı tahrik: Çelik takviye kordonları ile 1.0" genişlikte XL hatveli poliüretan
  • Esnek conta: paslanmaz çelik şerit, elastomerik conta

Seçenekler

  • Standart veya 0.1 inçe kadar özel uzunluklar
  • İngiliz veya metrik taşıma tertibatı
  • Motor veya vidalı frenler
  • Sağ/sol yan yağlama yuvası
  • Tek veya çift taşıma tertibatı
  • Kayış veya sarmal dişli, paralel veya düz doğrudan iletim
  • Suya dayanıklılık koruması
  • Manyetik ev ve limit sensörleri

Spesifikasyonlar

MEKANİK ÖZELLİKLER Bilyalı Vida Tahrik Kurşun Vida Tahrik Kayışlı Tahrik
Maks. Strok Uzunluğu, mm (in) 2740 (108)
Profil, mm (in) 64 x 71 (2.5 x 2.8)
Kılavuz Tipi Profil Rayı
Vida Ekseni (in/dev) 0.5, 0.2 0.2, 0.125
Vida Çapı (in/dev) 0.625 0.625
Rulman 15 mm ray, 2 rulman bloku
PERFORMANS ÖZELLİKLERİ Gezinme ömrü standartı: 25.4 km (1,000,000 in)
Maks. İtiş Gücü, N (lbf) 1300 (300) 900 (200)
Maks. Hız, mm/s (in/s) 760 (30) 3000 (120)
Maks. Taşıma Yükü:
Normal, N (lb) 440 (100)
Çevirme Momenti, N-m (lb-in) 33.9 (300)
Hatve Momenti, N-m (lb-in) 56.5 (500)
Tekrarlanabilirlik, mm (in) +/-0.025 (0.001) +/-0.25 (0.010)
Maks. Görev Döngüsü (%) 100 60 100
Limit Sensörleri Opsiyonel Opsiyonel Opsiyonel
Std. Çalışma Sıcaklığı Aralığı, °C (°F) -28 ila + 60 (-20 ila + 140)
Çevre IP 44 derecesi: Sıçramaya dayanıklı, 0.040 <1 mm> çapından büyük katı parçacıkların nüfuzuna karşı korunaklı.
