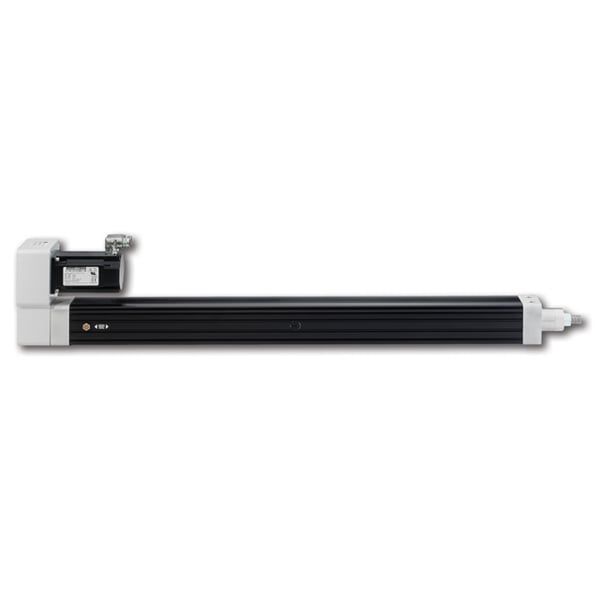

EC4 Serisi
EC4 Serisi, ağır hizmet tipi itiş yükleri için sağlam elektrikli silindirler sağlar. Hassas haddelenmiş bilyalı vida tipleri, motor-vida azaltma tiplerinden oluşan bir seçim ile sessiz çalışma, düşük boşluk ve yüksek doğruluk sağlar. Son derece dayanıklı rulman ve tahrik mahfazaları, neme ve kirleticilere direnmek için isteğe bağlı çevresel özelliklerle mevcuttur. Bu silindirlerin özel tasarımı, rutin bakım ihtiyacını en aza indirir.

Özellikler
EC4 Serisi ile kullanıma uygun motorlar şunlardır:
- Kollmorgen T32T / V Serisi hibrit step motorlar
- Kollmorgen AKM42E, 42G, 52G, 52L ve 52H Serisi AKM™ fırçasız servo motorları
- NEMA 34 ve 42 özel motor montaj düzenekleri
Özellikler
- Maks. strok uzunluğu: 1,500 mm (59 in)
- Maks. itiş: 12,000 N (2,700 lbf)
- 10, 25 mm eksen ile ile tahrik edilen bilyalı vida
- Step, fırçasız servo ve özel motor seçenekleri
- Rulman/tahrik mahfazası: 6063-T6 alüminyum, anodize
- Montaj levhaları: 6061-T6 alüminyum, dökme alüminyum levha, anodize
- İtiş rulmanları: açısal temas, yüksek itiş bilyalı rulmanlar
- Kayış/kasnak: AT-5, çelik gergin kordonlu poliüretan
- Kılavuz silindir: 6063-T6 alüminyum, sert anodize
- İtiş borusu: 300 serisi paslanmaz çelik, 1/4 sert ve taşlanmış
- Bilyalı vida ve somun: ısıl işlem görmüş karbon çelik alaşımı
- Sarmal dişli: alaşımlı çelik, kabuk sertleştirilmiş
Seçenekler
- Standart veya 0.1 mm'ye kadar özel uzunluklar
- Motor veya vidalı frenler
- Dişli, yuvarlak veya çatal mil uçları
- Çevre koruyucu pabuç
- Zamanlama kayışı, sarmal dişli ve düz doğrudan iletim
- Flanş, çatal, yan ve mafsal silindiri montaj tipleri
- Manyetik ev ve limit sensörleri
- Lineer potansiyometre çıkışı
Spesifikasyonlar
MEKANİK ÖZELLİKLER | Bilyalı Vida Versiyonu |
---|---|
Maks. Strok Uzunluğu, mm (in) | 1500 (59.06) |
Vida Ekseni, mm | 25, 10 |
Vida Çapı, mm | 25 |
Ünite Diş Boşluğu, mm (in) | 0.30 (0.12) |
Boyutsal Standart | Metrik ISO6431 Std. |
Silindir Boyutu, mm | 80 |
Motor Montaj Tertibatı | paralel ya da düz |
PERFORMANS ÖZELLİKLERİ | 25.4 km (1,000,000 in) gezinme ömrü standartı |
Maks. İtiş Gücü, N (lbf) | 12,000 (2700) |
Maks. Hız, m/s (in/s) | 1.33 (52.5) |
Maks. Görev Döngüsü Derecesi | 100 |
Std. Çalışma Sıcaklığı Aralığı, °C (°F) | -30 ila + 70 (-22 ila + 158) |
Çevre | IP54 Std. IP65 Ops. |
