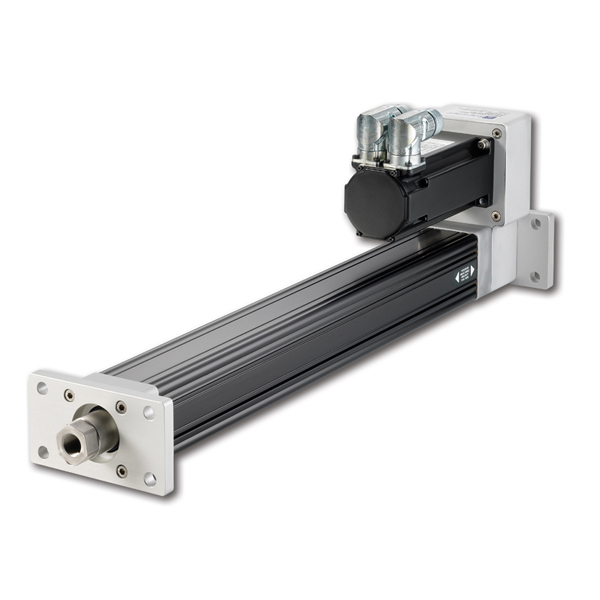

EC2 Serisi
EC2 Serisi, hafif ila orta itiş yükleri için ekonomik bir çözüm sunar. Bilyalı ya da kurşun vida tipleri, motor-vida azaltma tiplerinden oluşan bir seçim ile sessiz çalışma, düşük boşluk ve yüksek doğruluk sağlar. Son derece dayanıklı rulman ve tahrik mahfazaları, neme ve kirleticilere direnmek için isteğe bağlı çevresel özelliklerle mevcuttur. Özel tasarım rutin bakım ihtiyacını en aza indirir.
Kuzey Amerika dışında kısıtlı ürün
Özellikler
EC2 Serisi ile kullanıma uygun motorlar şunlardır:
- Kollmorgen T22T/V ve T31T/V Serisi hibrit step motorlar
- Kollmorgen AKM23C ve AKM23D Serisi AKM™ fırçasız servo motorlar
- NEMA 23 özel motor montaj düzeneği
Özellikler
- Maks. strok uzunluğu: 750 mm (29.5 in)
- Maks. itiş: 3,600 N (810 lbf)
- 4, 5, 16 mm eksen ile tahrik edilen bilyalı ve kurşun vidalar
- Step, fırçasız servo ve özel motor seçenekleri
- Rulman/tahrik mahfazası: 6063-T6 alüminyum, anodize
- Montaj levhaları: 6061-T6 alüminyum, dökme alüminyum levha, anodize
- İtiş rulmanları: açısal temas, yüksek itiş bilyalı rulmanlar
- Kurşun vida: karbon çelik alaşım, somun: bronz
- Sarmal dişli: alaşımlı çelik, kabuk sertleştirilmiş
- Kılavuz silindir: 6063-T6 alüminyum, sert anodize
- İtiş borusu: 300 serisi paslanmaz çelik, 1/4 sert ve taşlanmış
- Bilyalı vida ve somun: ısıl işlem görmüş karbon çelik alaşımı
- Kayış/kasnak: AT-5, çelik gergin kordonlu poliüretan
Seçenekler
- Standart veya 0.1 mm'ye kadar özel uzunluklar
- Motor veya vidalı frenler
- Dişli, yuvarlak veya çatal mil uçları
- Çevre koruyucu pabuç
- Zamanlama kayışı, sarmal dişli ve düz doğrudan iletim
- Flanş, çatal, yan ve mafsal silindiri montaj tipleri
- Manyetik ev ve limit sensörleri
- Lineer potansiyometre çıkışı
Spesifikasyonlar
| MEKANİK ÖZELLİKLER | Kurşun Vida Versiyonu | Bilyalı Vida Versiyonu |
|---|---|---|
| Maks. Strok Uzunluğu, mm (in) | 750 (29.53) | 750 (29.53) |
| Vida Ekseni, mm | 4 | 16,5 |
| Vida Çapı, mm | 16 | 16 |
| Ünite Diş Boşluğu, mm (in) | 0.40 (0.016) | 0.25 (0.010) |
| Boyutsal Standart | Metrik ISO6431 | Metrik ISO6431 |
| Silindir Boyutu, mm | 50 | 50 |
| Motor Montaj Tertibatı | paralel ya da düz | paralel ya da düz |
| PERFORMANS ÖZELLİKLERİ | Gezinme ömrü standartı: 25.4 km (1,000,000 in) | |
| Maks. İtiş Gücü, N (lbf) | 3600 (810) | 3600 (810) |
| Maks. Hız, m/s (in/s) | 0.23 (9.2) | 1.27 (50) |
| Maks. Görev Döngüsü Derecesi | 50 | 100 |
| Std. Çalışma Sıcaklığı Aralığı, °C (°F) | -30 ila + 70 (-22 ila + 158) | 30 ila + 70 (-22 ila + 158) |
| Çevre | IP54 Std. IP65 Ops. | IP54 Std. IP65 Ops. |
