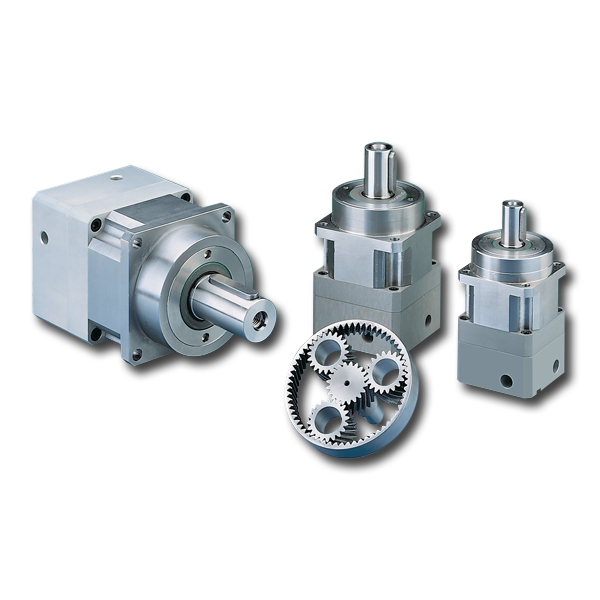

UltraTRUE™

UltraTRUE™ Serisi, hassas sarmal kafalı dişlimiz ile TRUE Planetary™ yönlendirmesini harmanlayarak sadece 4 ark-dakika dişli boşluğu olan bugün piyasadaki en akıcı ve sessiz dişli kutularını ortaya çıkarmıştır. İç dişli doğrudan paslanmaz çelik mahfazaya kesişmektedir ve tork kapasitesini artırırken kaymayı engeller. Gearhead Express programımız ile derhal teslimat yapabilmek için birçok oranı stoklarımızda tutmaktayız.

Bize ulaşın

Global
Kuzey Amerika dışında kısıtlı ürün
Kollmorgen UltraTRUE™ Serisi

Özellikler

Özellikler

  • Dişli boşluğu: 4 ark-min
  • 1:1 ila 100:1 arası oranlar mevcuttur
  • Düz ve dik açılı modeller
  • Sarmal kafalı HRC 55-60 çelik dişliler
  • Konik masuralı rulman
  • Sızdırmaz derin yivli bilyalı rulman
  • RediMount™ montaj sistemi
  • Tümleşik iç dişli ile tek parça çıkış mahfazası
  • Anodize alüminyum mahfaza

Faydaları

  • Sarmal kafalı dişliler, düz kesimli dişlilere oranla daha yüksek tork kapasitesi, hassasiyet ve sertlik sunar
  • PowerTRUE™ dişli teknolojisi, dik açılı uygulamalar için kompakt bir pakette yüksek tork kapasitesi sağlar
  • Yüksek eksenel ve radyal yük taşıma kapasitesi
  • En az dişli boşluğu ile akıcı, sessiz çalışma
  • Neredeyse her motora hızlı ve hatasız montaj
  • Hafif, korozyona dayanıklı mahfaza

Bize ulaşın

Spesifikasyonlar

Montaj Türü Sıralı Dik açılı
Hassasiyet 4 ark-dakika 4 ark-dakika
Gövde Büyüklükleri (mm) 60,75,90,100,115,140,180,220 60, 75, 90, 100, 115, 142, 180
Tork Kapasitesi
Nm (lb-ft)		 3300 'e (2434'e) kadar 3111'e (2295'e) kadar
Oranlar 4:1,5:1,7:1,10:1,16:1,20:1,25:1,28:1,
35:1,40:1,50:1,70:1,100:1		 1:1,2:1,3:1,4:1,5:1,8:1,10:1,12:1,
14:1,15:1,16:1,20:1,25:1,28:1,
30:1,35:1,40:1,50:1
Radyal Yük Kapasitesi
N (lbf)		 37910'a (8523'e) kadar 37910'a (8523'e) kadar
Montaj Sistemi RediMount™ RediMount™
