ValueTRUE™ Planet Dişli Kutuları

ValueTRUE™ Serisi, helis taçlı TRUE Planetary™ teknolojimiz özelliğini taşıyan yüksek hassasiyetli, düşük maliyetli dişli kutuları sunar. Dahili dişli maliyeti artırmadan tork kapasitesini artırmak için paslanmaz çelik çıkış muhafazasının doğrudan içine kesilir. Yalnızca 4 yay-dakikalık dişli boşluğu ile ValueTRUE, en yaygın helis dişli kutularından hem daha hassas hem de daha uygun fiyatlı basit bir bırakma değişim parçası sunar.

Global
Kuzey Amerika dışında kısıtlı ürün

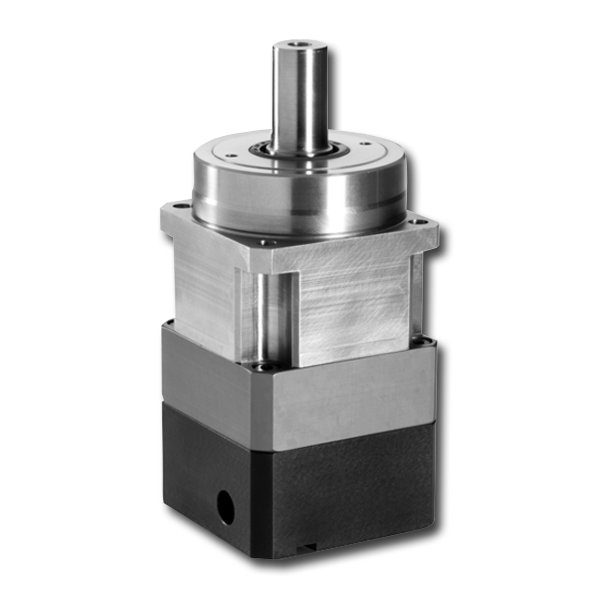

Kollmorgen ValueTrue Planet Dişli Kutuları.png

Özellikler

Özellikler

  • Yüksek hassasiyet: 4 yay-dakika diş boşluğu
  • En yaygın helis dişli kutuları için bırakma tipi, düşük maliyetli değişim parçası
  • RediMount uyumlu: her türlü motora yalnızca hizalamanız, monte etmeniz ve sıkmanız yeterlidir
  • Hem sıralı hem de dik açılı sürümleriyle 8 gövde büyüklüğünde kullanıma sunulmuştur
  • Oranlar 4:1 ila 100:1



Faydaları

  • Rekabetçi fiyata yüksek performans; rakip dişli kutularından %30'a kadar daha ucuz
  • Helis taçlı TRUE Planetary™ dişli sistemi, yük kapasitesini iyileştirir, dişli boşluğunu azaltır ve helis olmayan dişli kutularına kıyasla daha pürüzsüz ve sessiz çalışma sağlar
  • PowerTRUE™ dişli teknolojisi kompakt bir pakette yüksek tork kapasitesi sunar
  • Paslanmaz çelik çıkış muhafazası kaya gidi dayanıklılık sağlar ve çevresel açıdan hassas uygulamalara uygundur



Spesifikasyonlar



Anında Teslime Hazır
Montaj Türü Sıralı Dik açılı
Hassasiyet 4 yay dakika 4 yay dakika
Gövde Büyüklükleri mm 60, 75, 90, 100, 115, 140, 180, 220 60, 75, 90, 100, 115, 140, 180
Tork Kapasitesi
Nm (lb-ft)
en fazla 2969 (2190) en fazla 2800 (2065)
Oran Kullanılabilirliği 4:1,5:1,7:1,10:1,16:1, 20:1, 25:1,
28:1,35:1,40:1,50:1,70:1,100:1
8:1,10:1,12:1,14:1,15:1,16:1,20:1,
25:1,28:1,30:1,35:1,40:1,50:1
Radyal Yük Kapasitesi
N (lbf)
en fazla 37910 (8523) en fazla 37910 (8523)
Montaj Sistemi RediMount™ RediMount™
