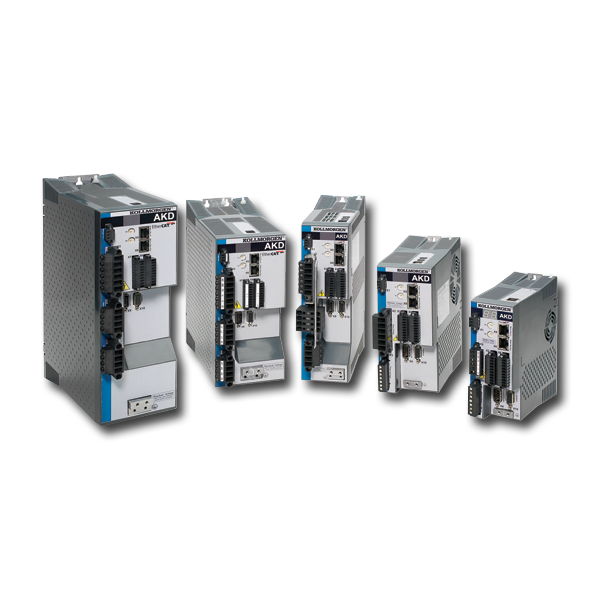

AKD® Gelişmiş Kollmorgen Tahrikleri
Kollmorgen AKD® Serisi, hızlı, özellikçe zengin, esnek ve her türlü uygulamaya kolay entegre edilebilen Ethernet-tabanlı servo tahriklerin eksiksiz aralığını içerir. Bu yeni nesil tahrikler makinenizdeki her şeye anında ve kesintisiz erişim için tak ve çalıştır işletmeye alma sistemi sunar. Sınıfının en iyisi servo bileşenlerimizle beraber AKD tahrikleri tümü en küçük ayak izinde olmak üzere endüstri lideri performans, iletişim seçenekleri ve güç seviyeleri sunar.
Hızlı Devreye Alma ve Optimizasyon
Hızlı Devreye Alma ve Optimizasyon
WorkBench yazılımımızın kullanımında hızlı otomatik ayar, performans optimizasyonu için çok işlevli işaret planları ve makinenin çalışır durumda olduğunu hızlıca görmek için program planlarının ve parametre ayarlarının tek tıkla alınması ve paylaşılması.
Özellikler
Özellikler
Özellikler
- Yüksek performanslı tek ve çok eksenli sistemler için yenilikçi Kollmorgen Automation Suite™ ürünümüze gömülebilir.
- Kolay kurulum ve programlama için Kollmorgen WorkBench grafik kullanıcı arabirimi
- Kollmorgen motorlarıyla tak ve çalıştır uyumluluğu
- Vida terminali I/O konektörleriyle optik olarak yalıtılan I/O
- En yüksek bant genişliği torku ve hız döngüleri. Piyasadaki en hızlı dijital akım döngüsü.
- Tam frekans, sihirbaz tabanlı oto. ince ayar
- PC-uyumlu TCP/IP Ethernet servis kanalıyla hızlı veri alma
- Gerçek zamanlı performans geri bildirimi
- Geri Bildirim Cihazları: Akıllı Geri Bildirim Cihazları (SFD), EnDat2.2 ve 2,1, BiSS, Analog Sin/Cos enkoderi, artımlı kodlayıcı, HIPERFACE® ve çözücü
- EtherCAT®, EtherNet/IP, PROFINET RT, Modbus/TCP, CANopen® ve SynqNet™ dâhil sistem optimizasyonu için çoklu veriyolu seçenekleri.
- SIL-kalite derecesinde, ilave bağımlılık için aşırı gerilim, akım ve sıcaklık algılaması sağlanmıştır
- I/O'u artırmak, NVRAM ve güçlü işleme gücü eklemek için seçenek kartları kullanılabilir
Avantajları
- Kullanımı kolay, tak ve çalıştır motor kurulumu, ileri otom. ince ayar ve programlama ve sorun giderme için sezgisel bir grafik arabirimi içerir.
- En hassas hareket ve en fazla üretim için sınıfındaki en hızlı tahrik
- Çoklu Ethernet bağlanabilirlik seçenekleri, geri bildirim cihazları, veri yolu seçimleri ve ilave seçenekler için destek içeren çok yönlü ürün
- Endüstri lideri güç yoğunluğuyla güçlü, kompakt tasarım
- Gerçekten her türlü uygulama gerekliliğine uygun olacak şekilde güç aralıklarında kullanılabilir
Spesifikasyonlar
Spesifikasyonlar
| 120/240 VAC 1Ø/3Ø (85-265 VAC) |
Sürekli Akım (A RMS) |
Pik Akım (A RMS) |
Tahrik Sürekli Çıkış Gücü (Watt) |
|---|---|---|---|
| AKD-x00306 | 3 | 9 | 1100 |
| AKD-x00606 | 6 | 18 | 2000 |
| AKD-x01206 | 12 | 30 | 4000 |
| AKD-x02406 | 24 | 48 | 8000 |
| 240/480 Vac 3Ø (187-528 VAC) |
Sürekli Akım (A RMS) |
Pik Akım (A RMS) |
Tahrik Sürekli Çıkış Gücü (Watt) |
| AKD-x00307 | 3 | 9 | 2000 |
| AKD-x00607 | 6 | 18 | 4000 |
| AKD-x01207 | 12 | 30 | 8000 |
| AKD-x02407 | 24 | 48 | 16,000 |
| AKD-x04807 | 48 | 96 | 32,000 |
Faaliyete Geçin
Faaliyete Geçin
Başarılı bir makine tasarlamanıza ve oluşturmanıza ve dünyanın herhangi bir yerinde güvenilir bir şekilde üretken tutmanıza yardımcı olmak için Kollmorgen desteğine güvenin. Ortak mühendislik uzmanlarımız, hareket gereksinimleriniz için mükemmel bir çözüm sağlamak için sizinle birlikte çalışacaktır.
Bir hareket uzmanıyla konuşunKOLLMORGEN hakkında
Kollmorgen, 100 yılı aşkın bir süredir, büyük fikirleri gerçeğe dönüştüren, dünyayı daha güvenli tutan ve hayatları iyileştiren yenilikçi çözümler sunuyor. Güvenilirlik geçmişimiz eşsizdir ve çözümlerimiz dünyanın tüm önemli bölgelerinde mühendislik mükemmellik merkezleri ve müşteri hizmetleri aracılığıyla desteklenmektedir.
Kollmorgen küresel ayak izini görün | Kollmorgen farkını keşfedinMedia & Downloads
| başlık | Dil | tarih | boyut | |
|---|---|---|---|---|
 A Simplified Machine Design Approach for Optimal Servomotor Control |
English | 05 Şub 2015 | 522.96 KB | Copy URL |
|
AKD System Configuration For the Kollmorgen DDL Linear Motors EN (REV N) |
English | 13 Ağu 2017 | 2.98 MB | Copy URL |
|
Fixação da malha dos cabos (servos AKMx) na placa de aterramento do drive AKD |
Portuguese, Brazil | 22 Ara 2014 | 331.9 KB | Copy URL |
|
Grounding and Shielding Existing Equipment |
English | 04 May 2012 | 407.27 KB | Copy URL |
|
Servo Motor Phasing with Hall Commutation |
English | 05 Şub 2015 | 524.36 KB | Copy URL |
|
Servomotor Parameters and their Proper Conversions for Servo Drive Utilization and Comparison |
English | 05 Şub 2015 | 656.98 KB | Copy URL |
|
Setup Instructions for TwinCAT3 with the AKD |
English | 23 Şub 2016 | 533.15 KB | Copy URL |
|
科尔摩根AKD驱动器入门手册_2015 |
Chinese, Simplified | 07 Eyl 2021 | 1.35 MB | Copy URL |
|
科尔摩根AKD驱动器故障信息索引_2020 |
Chinese, Simplified | 07 Eyl 2021 | 3.01 MB | Copy URL |
| başlık | Dil | tarih | boyut | |
|---|---|---|---|---|
|
AKD-xzzzz-0069 Datasheet DE (REV 01/2019) |
German | 29 Oca 2019 | 333.82 KB | Copy URL |
|
AKD-xzzzz-0069 Datasheet EN (REV 01/2019) |
English | 29 Oca 2019 | 330.18 KB | Copy URL |
| Kollmorgen 2G Cable Guide | English | 14 Mar 2019 | Copy URL |
| başlık | Dil | tarih | boyut | |
|---|---|---|---|---|
| AKD Components Brochure EN revB | English | 06 Eki 2011 | 1.81 MB | |
| AKD Scalability Brochure EN RevC | English | 20 Eki 2014 | 5.32 MB |
| başlık | Dil | tarih | boyut | |
|---|---|---|---|---|
| Kollmorgen otomasyon ve hareket kontrol çözümleri kataloğu TR | Turkish | 12 Şub 2016 | 11.05 MB | |
| Kollmorgen 2G Cable Guide | English | 14 Mar 2019 | 21.67 MB | |
| Kollmorgen Automation and Motion Control | English | 14 Haz 2021 | 15.53 MB | |
| Kollmorgen Automation Solutions and Product Catalog EMEA | English | 21 Haz 2018 | 15.99 MB |
These 3D models are intended to guide your design activities and may be used as reference information. Be sure to consult a Kollmorgen expert to ensure you have the most current and accurate information for critical aspects of design work
| başlık | Dil | tarih | boyut | |
|---|---|---|---|---|
|
12 AMP Power Cable |
English | 13 Kas 2012 | 87.96 KB | Copy URL |
|
12 AMP Power Cable With Brake |
English | 13 Kas 2012 | 53.81 KB | Copy URL |
|
24 AMP Power Cable |
English | 13 Kas 2012 | 48.23 KB | Copy URL |
|
24 AMP Power Cable With Brake |
English | 12 Kas 2012 | 72.42 KB | Copy URL |
| 2D/3D Models for AKD | English | 23 Eyl 2018 | Copy URL | |
|
6 AMP Power Cable |
English | 13 Kas 2012 | 48.16 KB | Copy URL |
|
EtherCAT Coupler DRW |
English | 21 Ağu 2015 | 97.96 KB | Copy URL |
|
Feedback Resolver Cable |
English | 12 Kas 2012 | 106.14 KB | Copy URL |
|
Sine Encoder Feedback Cable |
English | 12 Kas 2012 | 164.84 KB | Copy URL |
| başlık | Dil | tarih | boyut | |
|---|---|---|---|---|
 Add On Instruction (AOI) Library for AKD2G & AKD EtherNet/IPRelease: 6.0 |
English | 02 Haz 2022 | 6.73 MB | Copy URL |
| AKD Drive Automation Using Modbus with a Siemens S7-1200 and S7-1500 PLC | English | 08 Eyl 2015 | Copy URL | |
|
AKD STEP 7 PROFINET Sample Project v02 for Siemens S7-300 PLC Release: 2.8 |
English | 06 Mar 2014 | 335.62 KB | Copy URL |
|
KVB 2.40 SP3 Sample Project for AKI2G Panel with AKD Release: 2.43 |
English | 03 Şub 2022 | 29.11 MB | Copy URL |
| başlık | Dil | tarih | boyut | |
|---|---|---|---|---|
|
Kollmorgen Sistema Library Release: 11/03/2021 |
English, German | 03 Kas 2021 | 4.42 MB | Copy URL |
 AnyDimRelease: 2.38 |
English | 14 Oca 2019 | 2.42 MB | Copy URL |
|
Kollmorgen Sistema Library Release: 11/03/2021 |
English, German | 03 Kas 2021 | 4.42 MB | Copy URL |
| başlık | Dil | tarih | boyut | |
|---|---|---|---|---|
|
AKD Profinet Parameter Access Byte Descriptions Release: – |
English | 05 Eyl 2017 | 34.56 KB | Copy URL |
 AKD Profinet Training Rev. DRelease: D |
English | 10 May 2018 | 1.07 MB | Copy URL |
|
AKD_Profinet_Telegram_Quick_Reference_Guide Release: 6 |
English | 13 Ara 2017 | 75.75 KB | Copy URL |
|
Fieldbus files for AKD-P drives for firmware version 01-21-00-000 Release: 1.21.00.000 |
English | 27 May 2022 | 424.09 KB | Copy URL |
 Wireshark Training for EtherCAT and ProfinetRelease: B |
English | 04 Oca 2021 | 6.63 MB | Copy URL |
| Article | |
|---|---|
| AKD to AKD2G Migration FAQ | This article discusses common questions about the differences between AKD and AKD2G drives. A PDF version of these questions is attached below. More information can be found in the online help under... |
| AKD EtherCAT Scaling for Velocity, Acceleration, and Deceleration | This article discusses AKD EtherCAT scaling for velocity, acceleration, and deceleration commands and actual velocity. For the position modes, FBUS.PARAM05 applies to position scaling and the... |
| AKD EtherCAT Flexible PDO Mapping Size Limitations and Padding | [toc] Background The AKD drive supports flexible EtherCAT PDO mapping. The 4 available flexible RxPDO’s (PDO data for receive direction, commands from master to drive) are mapped using... |
| AKD1G vs AKD2G EtherNet/IP Command and Response Assembly Structure | The following chart demonstrates the differences in byte allocation for the command and response assemblies for the AKD1G and AKD2G EtherNet/IP drives. Command or Response Assembly... |
| AKD Profinet PN.ACCSCALING Examples | Applicable Accel/Decel PNU's and Signals PN.ACCSCALING sets the scaling factor for acceleration rates related to PROFINET motion commands. The AKD PROFINET manual states that it... |
Pages
Have a support question? Ask our community.
ASK A SUPPORT QUESTION
