	90 V
	STF3624-4976-61-56BC	STF3640-4977-61-56BC	STF3758-5150-61-56BC
HP	1/4	1/2	3/4
Código do produto	FGS2419	FGS2420	FGS2757
NEMA	56C
Invólucro	TENV
Corrente contínua (A)	2,9	5,1	7,3
Torque nominal (lb-pol.)	9	18	27
Corrente de pico (A)	54	67	126
Constante de torque (lb-pol./A)	3,89	4,05	4,05
Resistência	2,51	0,95	0,72
Inércia (lb-pol.)	4,0	6,3	8,7
Indutância (mH)	9,61	4,38	3,5
Substituição da escova (pedir 2 por motor)	YP00572

	180 V
	STF3648-5268-61-56BC	STF5332-37 48-61-56BC-CU	STF5356-37 49-61-45BC-CU	STF5372-3750-61-82BC-CU
HP	1/2	1.0	1.5	2.0
Código do produto	FGS2738	FGS2389	FGS2390	FGS2342
NEMA	56C	56C*	145TC*	145TC/182
Invólucro	TENV
Corrente contínua (A)	2,4	4,6	7,1	9,3
Torque contínuo (lb-pol.)	18	36	54	72
Corrente de pico (A)	37	36	70	93
Constante de torque (lb-pol./A)	8.3	8	7.9	7.9
Resistência	3,59	2,4	1,11	0,77
Inércia (lb-pol.)	6,4	22,4	29,8	39,3
Indutância (mH)	19,6	32	11,2	6,8
Substituição da escova (pedir 2 por motor)	YP00571	YP00574	YP00574	YP00574

	STF3624-4976-61-56BC	STF3640-4977-61-56BC	STF3648-5268-61-56BC
Configuração	1
Comprimento	11,2	12,2	11,8
Peso (lbs)	22	26	27

	STF3758-5150-61-56BC
Configuração	2
Comprimento	15,2
Peso (lbs)	41

	STF5332-37 48-61-56BC-CU
Configuração	3
Comprimento	13,3
Peso (lbs)	41

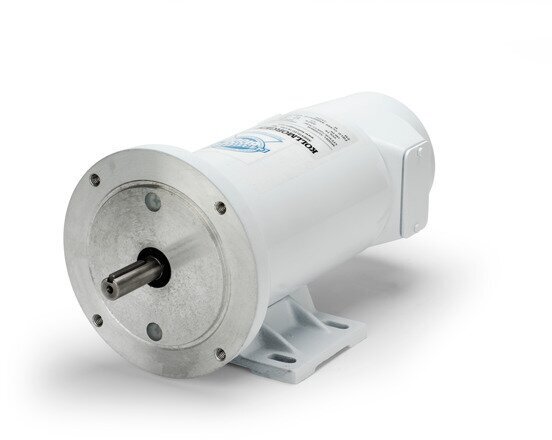

Motor STF Washdown – grau alimentar

Características

Características

Especificações

Especificações

Dados de desempenho de STF

Configuração e dimensões STF (polegadas)
